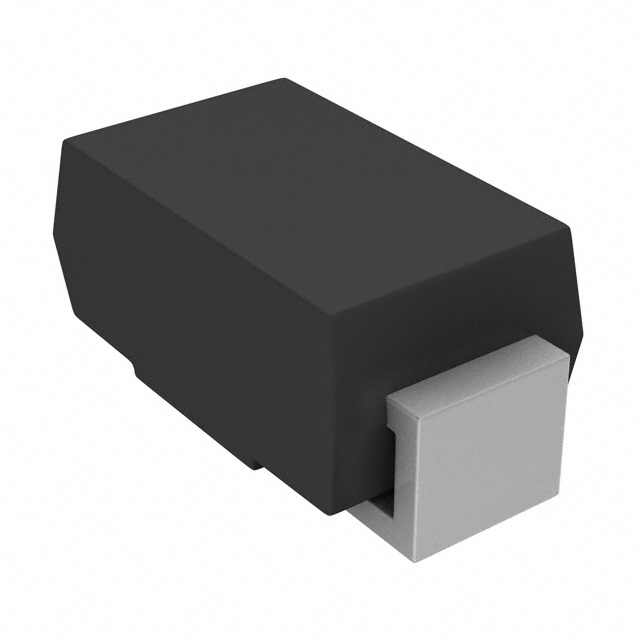

B240A

产品分类: 肖特基二极管
产品描述: 封装:SMA/DO-214AC 参数:VRM=800V,IO=1A,IFSM=30A,VF=0.95V,IR=5uA
供应商型号: 31M-B240A
供应商: 云汉优选
标准整包数: 20
MDD/辰达半导体 肖特基二极管 B240A

B240A概述


    产品简介


    Surface Mount Schottky Barrier Rectifier
    这款表面贴装肖特基势垒整流器(Surface Mount Schottky Barrier Rectifier)适用于多种电子设备,包括电源供应器、电池充电器、计算机外设等。主要功能是将交流电转换为直流电,以满足不同电子设备的需求。此系列的产品具有从20V到100V的反向电压范围和高达2.0A的正向电流能力。

    技术参数


    - 反向电压(VRRM): 20V至100V
    - 最大平均正向电流(I(AV)): 2.0A
    - 峰值正向浪涌电流(IFSM): 50.0A
    - 最大瞬时正向电压(VF): 0.55V至0.85V
    - 最大直流反向电流(IR): 0.5mA至10mA(TA=25℃至100℃)
    - 典型结电容(CJ): 220pF
    - 典型热阻(RθJA): 75.0℃/W
    - 工作结温及存储温度范围(TJ, TSTG): -50℃至+150℃

    产品特点和优势


    这款肖特基势垒整流器具备以下几个显著的特点和优势:
    - 超快开关性能:适用于高效率的应用场合,特别是在高频开关电源中表现尤为出色。
    - 低反向漏电流:减少功耗,提高整体系统的可靠性。
    - 内置应力释放设计:适合自动化贴装工艺,确保产品在高压力下的稳定性和可靠性。
    - 高浪涌电流承受能力:保证设备在突发情况下能正常运行。
    - 高温焊接保证:保证在极端条件下的可靠焊接。

    应用案例和使用建议


    该产品广泛应用于各种电子设备中,例如电源适配器、便携式设备的充电电路、通信设备的电源模块等。根据手册中的建议,以下是一些实际使用场景中的具体建议:
    - 电源适配器:由于其高效的开关性能和低反向漏电流,这款整流器特别适合用于小型化、高效率的电源适配器设计中。
    - 便携式设备:内置应力释放设计使得它在便携式设备的紧凑布局中具有更高的可靠性。
    使用建议:
    - 在安装过程中,确保电路板的设计符合标准的布局要求,特别是铜箔区域的设计,以确保良好的热传导性能。
    - 在进行高温焊接时,注意控制温度和时间,以避免损坏元器件。

    兼容性和支持


    此系列产品兼容标准的表面贴装工艺,适合使用JEDEC标准的载带包装。Microdiode公司提供了全面的技术支持和维护服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    问题1:反向漏电流过大
    解决方法:检查电路板上的温度管理是否良好,确保没有过热现象。此外,确认是否有任何外部因素干扰电路。
    问题2:焊接后出现不良焊点
    解决方法:检查焊接工艺是否严格按照规范操作,确保温度和时间的控制。如果问题依旧存在,建议联系技术支持获取进一步帮助。

    总结和推荐


    总的来说,这款表面贴装肖特基势垒整流器凭借其卓越的性能、高效的设计和可靠的支持,成为了一款值得推荐的电子元器件。其在多种应用中的高性能表现,使其在市场上具有很强的竞争力。如果您正在寻找一款能够提高系统效率、减少功耗且易于安装的整流器,这款产品无疑是您的理想选择。

B240A参数

参数
Ir - 反向电流 500μA
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 50A
Vrrm - 重复反向电压 40V
配置 -
If - 正向电流 2A
4.6mm(Max)
2.8mm(Max)
2.22mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装

B240A厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

B240A数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 肖特基二极管 MDD/辰达半导体 B240A B240A数据手册

B240A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.1523
200+ ¥ 0.1272
500+ ¥ 0.11
5000+ ¥ 0.096
10000+ ¥ 0.0869
20000+ ¥ 0.0818
库存: 5467
起订量: 20 增量: 5000
交货地:
最小起订量为:20
合计: ¥ 3.04
