BZT52C15S

产品分类: 齐纳(稳压)二极管
产品描述: 封装:SOD-323 参数:200mW 15V 稳压二极管 5%PD=200mW,VF=0.9V,VZ=15V消费电子、PC、工控、通讯、汽车、智能控制
供应商型号: BZT52C15S SOD-323
供应商: 云汉优选
标准整包数: 3000

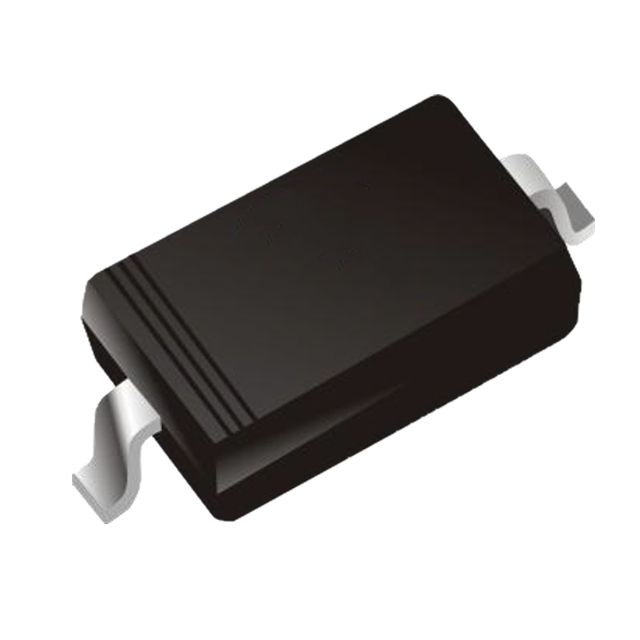

MDD/辰达半导体 齐纳(稳压)二极管 BZT52C15S

BZT52C15S概述


    产品简介


    BZT52C系列是MicroDiode公司生产的一种小型信号齐纳二极管,采用SOD-323封装形式。这种二极管主要用于通用目的,具备中等电流处理能力。它们广泛应用于各种电路设计中,特别是需要稳定电压的应用场合,如电源稳压器、浪涌保护电路和过电压保护装置等。

    技术参数


    - 尺寸:
    - 长度:0.080英寸(2.03毫米)
    - 宽度:0.032英寸(0.81毫米)
    - 高度:0.150英寸(3.81毫米)
    - 电气特性:
    - 正向电压 (VF): 在IF = 10mA时,VF为0.9V。
    - 最大功率耗散 (Pd): 200mW。
    - 热阻 (RθJA): 175°C/W(PCB焊接条件下)。
    - 结温 (Tj): 最高可达150°C。
    - 存储温度范围 (Tstg): -55°C 至 +150°C。
    - 反向电流 (IR): 在VR时,最大值为20μA。
    - 动态阻抗 (ZZT): 在IZT时,最大值为130Ω。
    - 齐纳电压 (VZT): 范围从5V到75V不等,精度较高。

    产品特点和优势


    BZT52C系列的主要特点包括:
    - 平面芯片结构:确保良好的热稳定性,提升整体性能。
    - 低热阻:175°C/W 的热阻特性使得该二极管能够在较高的功耗下保持稳定的性能。
    - 宽广的工作温度范围:从-55°C 到 +150°C,适用于各种恶劣环境条件。
    - 高精度齐纳电压:多种电压等级可选,适应不同应用场景的需求。
    - 小型封装:SOD-323封装使二极管体积小巧,便于安装在有限空间内。
    这些特性使其在许多工业应用中具有很高的市场竞争力,特别适合用于对精度和可靠性要求较高的场合。

    应用案例和使用建议


    应用案例
    - 电源稳压器:BZT52C系列常用于设计高性能的稳压电源模块,保证输出电压的稳定性。
    - 过电压保护电路:通过串联于电路中来吸收瞬间高压脉冲,保护下游设备免受损害。
    - 浪涌保护器:作为电涌吸收器,在雷击或其他强电干扰情况下提供快速响应,以保护电路。
    使用建议
    - 散热管理:由于较高的功率耗散,建议使用散热片或其他散热措施,特别是在高功率运行时。
    - 电路布局:根据建议的PCB布局进行设计,确保良好的热传导和电气连接。
    - 测试与调试:在批量生产前进行充分的测试和验证,确保每批产品的稳定性和一致性。

    兼容性和支持


    - 兼容性:BZT52C系列二极管与多数标准的PCB制造工艺兼容,易于集成到现有的设计中。
    - 支持与维护:MicroDiode公司提供详尽的技术文档和客户服务支持,包括详细的安装指南和故障排除手册。客户可以通过官方网站和技术支持热线获取相关信息。

    常见问题与解决方案


    - 问题1: 热稳定性不足导致性能下降。
    - 解决方法: 选择适当的散热措施,如加装散热片,改善散热路径,减少热积聚。
    - 问题2: 反向电流过大。
    - 解决方法: 确保使用正确的齐纳电压和电流等级,避免因过度负载而导致性能下降。
    - 问题3: 功率耗散超标。
    - 解决方法: 在高功率工作条件下增加散热措施,避免长时间连续工作超过最大功率限制。

    总结和推荐


    综上所述,BZT52C系列齐纳二极管凭借其出色的性能参数、广泛的应用范围和良好的市场表现,是一个值得信赖的产品。其显著的优点包括高效的热管理和稳定的电气性能,适合用于多种高要求的应用场合。如果您正在寻找一种可靠且高性能的齐纳二极管,强烈推荐考虑BZT52C系列。

BZT52C15S参数

参数
电压容差 -
最大功率耗散 -
标称齐纳电压 15V
配置 -
最大功率 0.2
Ir - 反向电流 100nA
最大齐纳阻抗 40Ω
长*宽*高 900μm(高度)
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT52C15S厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

BZT52C15S数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 齐纳(稳压)二极管 MDD/辰达半导体 BZT52C15S BZT52C15S数据手册

BZT52C15S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0432
6000+ ¥ 0.0425
9000+ ¥ 0.0414
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 129.6
