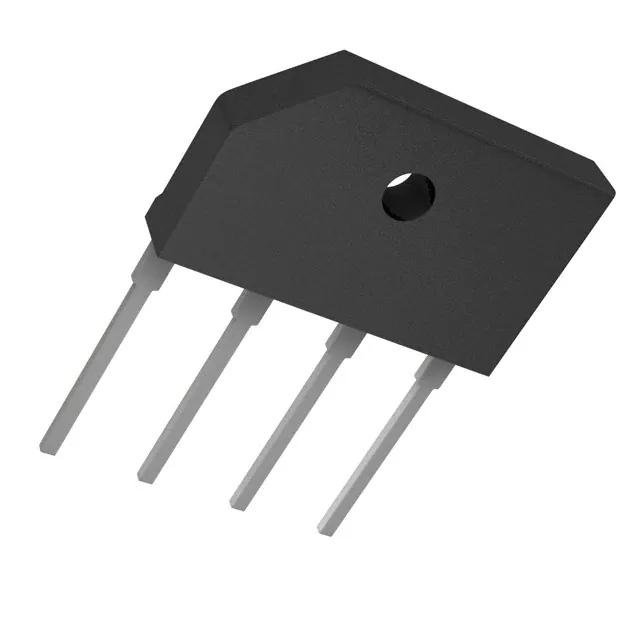

KBJ406

产品分类: 整流二极管/整流桥
产品描述: 封装:KBJ 参数:VRM=1000V,IO=10A,IFSM=210A,VF=1.0V,IR=10uA
供应商型号:
供应商:
标准整包数: 0
MDD/辰达半导体 整流二极管/整流桥 KBJ406

KBJ406概述

    GLASS PASSIVATED BRIDGE RECTIFIERS 技术手册解析

    产品简介


    玻璃封装桥式整流器(Glass Passivated Bridge Rectifiers)是一类用于转换交流电为直流电的电子元器件。这类元件主要用于单相半波整流电路,在60赫兹条件下适用于电阻性或电感性负载,而对电容性负载需要降额使用。该系列涵盖了从KBJ4005到KBJ410的各种型号,每种型号的最大反向电压范围为50至1000伏特,最大正向电流为4.0安培。

    技术参数


    - 最大重复峰值反向电压 (VRRM):50V至1000V。
    - 最大均方根电压 (VRMS):35V至700V。
    - 最大直流阻挡电压 (VDC):50V至1000V。
    - 最大平均正向电流(带散热片):4.0A。
    - 峰值正向浪涌电流 (IFSM):135A。
    - 熔断额定值 (I²t):8.3毫秒单半正弦波叠加在额定负载上(JECDE方法)。
    - 最大正向电压(2.0A DC时) (VF):1.0V。
    - 最大直流反向电流(25°C和125°C时) (IR):10μA 和 0.5mA。
    - 典型结点电容 (CJ):45pF。
    - 典型热阻 (RθJA):2.2°C/W。
    - 工作结点温度范围 (TJ):-55°C至+150°C。
    - 存储温度范围 (TSTG):-55°C至+150°C。

    产品特点和优势


    这些桥式整流器的主要优势在于其高可靠性、低维护成本以及采用模塑塑料技术的坚固构造。同时,它们具有UL可燃性等级94V-0,这意味着即使在极端环境下也能保持较高的安全标准。此外,每个元件都有明显的极性标记,便于安装和识别。

    应用案例和使用建议


    这些元件常用于电源转换电路中,如家庭电器、工业控制系统和通信设备。对于电容性负载,需注意按要求降额使用以确保安全运行。根据手册提供的典型前向特性图(图3),在不同温度条件下,正向电压与电流的关系表现良好,建议使用时考虑温度影响以确保性能稳定。

    兼容性和支持


    这些桥式整流器可以轻松安装在印刷电路板上,且终端通过焊锡处理,符合MIL-STD-750标准。由于它们具有广泛的电压和电流范围,能与多种电源和电子系统兼容。制造商提供了详细的维护和支持信息,确保用户能够获得及时的技术援助。

    常见问题与解决方案


    - 问题:如何正确安装桥式整流器?
    - 解决方案:确保元件放置方向正确,正极和负极要对应电源的正负极,且需使用适当的焊接工具进行连接。

    - 问题:工作过程中过热怎么办?
    - 解决方案:在设计电路时应考虑添加适当的散热措施,例如散热片或者强制风冷,以保证元件在正常工作温度范围内运行。

    总结和推荐


    总的来说,这款玻璃封装桥式整流器在多种应用场景下表现出色,特别是在需要高可靠性、高稳定性的场合。其易于安装、维护简便的特点使其在市场上具备很强的竞争力。强烈推荐用于需要精确电源转换的各类电子产品和系统中。

KBJ406参数

参数
反向恢复时间 -
正向浪涌电流 135A
配置 -
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 600V
通用封装 KBJ-4
安装方式 通孔安装
包装方式 盒装

KBJ406厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

KBJ406数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 整流二极管/整流桥 MDD/辰达半导体 KBJ406 KBJ406数据手册
