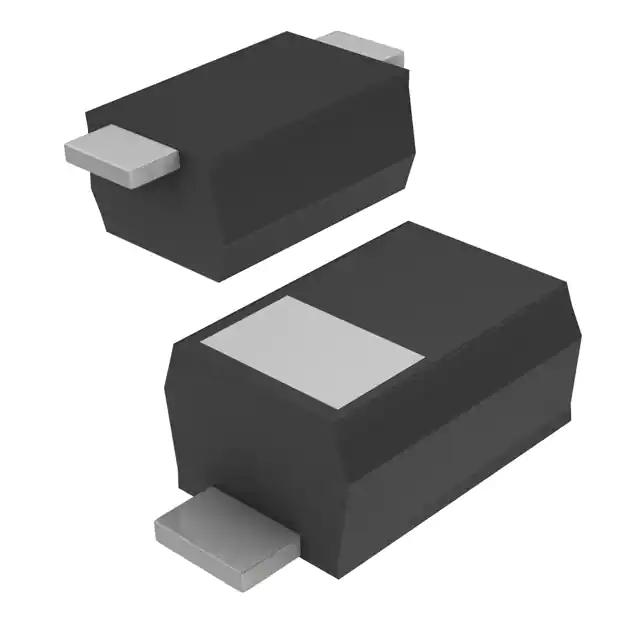

DSK110

产品分类: 肖特基二极管
产品描述: 封装:SOD-123FL 参数:VR=40V IF=2A VF=0.55V IR=500uA
供应商型号: 14M-DSK110 SOD-123FL
供应商: 云汉优选
标准整包数: 3000
MDD/辰达半导体 肖特基二极管 DSK110

DSK110概述

    # Surface Mount Schottky Barrier Rectifier DN:T20519A0

    产品简介


    表面贴装肖特基势垒整流器 (Surface Mount Schottky Barrier Rectifier) DN:T20519A0 是一款高性能、适用于表面安装的电子元器件。这款整流器采用金属硅结,以多数载流子传导为原理,具有低功率损耗和高效率的特点。它广泛应用于各种电子设备中,如电源管理、通讯设备及工业自动化系统等。

    技术参数


    - 封装类型: SOD-123FL 模塑塑料外壳
    - 引脚: 符合 MIL-STD-750, Method 2026
    - 标记: 色带表示阴极端
    - 安装位置: 可任意安装
    - 重量: 0.0007 盎司 (0.02 克)
    额定参数
    - 最大重复峰值反向电压 \( V{RRM} \): 20V 至 200V
    - 最大均方根电压 \( V{RMS} \): 14V 至 140V
    - 最大直流阻断电压 \( V{DC} \): 20V 至 200V
    - 最大平均正向整流电流 \( I{AV} \): 1.0 安培
    - 最大瞬时正向电压 \( VF \): 0.55V 至 0.95V
    - 最大直流反向电流 \( IR \) (在 25°C): 0.5 mA
    - 典型结电容 \( CJ \) (在 1 MHz 下): 80 pF 至 110 pF
    - 典型热阻 \( R{\theta JA} \): 100°C/W
    - 工作结温范围 \( TJ \): -55°C 至 125°C
    - 存储温度范围 \( T{STG} \): -55°C 至 150°C
    物理尺寸
    - 尺寸(英寸/毫米):
    - 长度: 0.154 (3.90)
    - 宽度: 0.141 (3.60)
    - 厚度: 0.035 (0.90)

    产品特点和优势


    - 塑料封装: 获得 UL 燃烧分类 94V-0 认证
    - 自动化装配友好: 内置应变释放设计
    - 高可靠性: 高温焊接保证,最高可达 250°C/10 秒
    - 高正向浪涌电流能力
    - 快速响应: 金属硅结,基于多数载流子传导机制

    应用案例和使用建议


    - 应用场景: 单相半波 60Hz 电路,适用于电阻负载或电感负载,对于电容负载需降额 20%
    - 使用建议:
    - 在高功率应用中,确保散热良好,避免温度过高导致性能下降。
    - 根据具体负载情况调整电路参数,确保电流和电压在安全范围内。
    - 使用建议的焊点布局和放置方式,确保最佳电气性能和机械稳定性。

    兼容性和支持


    - 兼容性: 本产品符合 JEDEC 标准 SOD-123FL
    - 支持: 微电子科技(江苏)有限公司提供技术支持和售后服务。客户应确认最新的产品信息和规格。

    常见问题与解决方案


    1. Q: 温度范围如何影响整流器性能?
    - A: 工作温度范围为 -55°C 至 125°C,确保在此范围内使用,避免因温度过高或过低导致性能降低。

    2. Q: 如何处理过电流情况?
    - A: 在电路设计中加入适当的保护措施,如使用熔断器或限流电阻,以防止过电流损坏整流器。

    3. Q: 是否可以在电容性负载下使用?
    - A: 需要降额 20% 使用,具体应用中请参考图 1 的正向电流降额曲线。

    总结和推荐


    总体而言,表面贴装肖特基势垒整流器 DN:T20519A0 是一款性能优异、适合多种应用场合的产品。其低功率损耗、高效率以及坚固的设计使其成为市场上极具竞争力的选择。我们强烈推荐这一产品用于需要高效能和可靠性的电子设备中。

DSK110参数

参数
反向恢复时间 SOD-123FL
正向浪涌电流 25A
Vrrm - 重复反向电压 100V
配置 -
If - 正向电流 1A
Ir - 反向电流 500μA
Vr-反向电压 -
通用封装 SOD-123FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DSK110厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

DSK110数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 肖特基二极管 MDD/辰达半导体 DSK110 DSK110数据手册

DSK110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0693
9000+ ¥ 0.0673
108000+ ¥ 0.0654
库存: 150000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 207.9
直接购买
加入购物车
