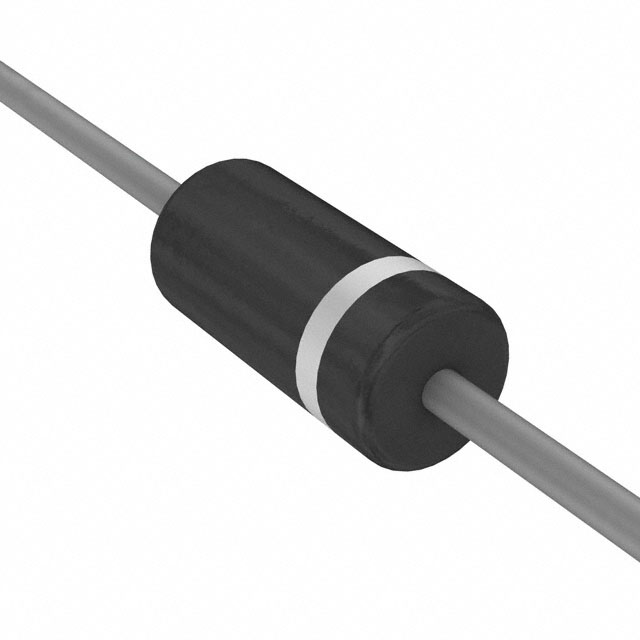

HER204

产品分类: 其他二极管
产品描述: 封装:DO-15 参数:VR=400V IF=2A VF=1.3V IR=5uA trr=50nS
供应商型号: HER204 DO-15
供应商: 云汉优选
标准整包数: 2500
MDD/辰达半导体 其他二极管 HER204

HER204概述

    # 高效整流器:HER201至HER208系列

    产品简介


    本系列的高效整流器(HER201至HER208)是由Microdiode公司研发生产的产品。它们专为高效率和高速开关设计,适用于广泛的应用领域,如电源管理、通信设备和工业自动化系统等。这些整流器具有高可靠性、低漏电流和高浪涌电流能力等特点,使其成为在各种环境中广泛应用的理想选择。

    技术参数


    | 参数 | 符号 | 单位 | HER201 | HER202 | HER203 | HER204 | HER205 | HER206 | HER207 | HER208 |

    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
    | 最大均方根电压 | VRMS | V | 35 | 70 | 140 | 210 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | V | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流 | I(AV) | A | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
    | 最大瞬态正向电压 | VF | V | 1.0 | 1.3 | 1.7 | 1.0 | 1.3 | 1.7 | 1.0 | 1.3 |
    | 最大直流反向电流 | IR | μA | 5.0 | 100.0 | 5.0 | 100.0 | 5.0 | 100.0 | 5.0 | 100.0 |
    | 最大反向恢复时间 | trr | ns | 50 | 70 | 50 | 70 | 50 | 70 | 50 | 70 |
    | 典型结电容 | CJ | pF | 30.0 | 20.0 | 30.0 | 20.0 | 30.0 | 20.0 | 30.0 | 20.0 |
    | 典型热阻 | RθJA | °C/W | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
    | 工作结温及存储温度范围 | TJ,TSTG | °C | -65至+150 | -65至+150 | -65至+150 | -65至+150 | -65至+150 | -65至+150 | -65至+150 | -65至+150 |

    产品特点和优势


    特点
    1. 塑料封装:符合Underwriters Laboratory的94V-0级可燃性分类标准,确保安全可靠。
    2. 高速开关:具备高效率的开关能力,适用于需要快速响应的应用。
    3. 低漏电流:保证较低的反向漏电流,减少不必要的损耗。
    4. 高浪涌电流能力:能承受较高的瞬态正向电流冲击,增强可靠性。
    5. 高温度焊接:最高可耐受250°C/10秒的高温焊接条件,适应恶劣环境。
    6. 兼容多种应用:适用于单相半波60Hz电阻负载或电感负载,电容负载时需降额20%使用。
    优势
    1. 广泛的温度适用性:可在极端的-65至+150°C的工作温度范围内运行,适合严苛环境。
    2. 快速恢复特性:反向恢复时间短,确保高效的电力转换。
    3. 出色的封装稳定性:通过认证,确保长期使用的稳定性和安全性。

    应用案例和使用建议


    应用案例
    这些高效整流器非常适合应用于电源转换器、逆变器、通信设备、医疗设备及各类工业控制系统中。例如,在一个典型的电源管理模块中,HER201到HER208可以用来处理从50V到1000V不等的电压需求,并且可以承受高达2.0A的正向电流。
    使用建议
    1. 严格遵循温度范围:尽管这些整流器能在极端温度下工作,但在选择具体型号时还是建议根据具体应用的温度环境来选择合适的型号。
    2. 考虑负载类型:对于电容负载,需注意降额使用以避免过载。对于不同的负载类型(电阻负载或电感负载),可以选择不同型号以获得最佳效果。
    3. 合理布局:为了降低电路中的寄生电容影响,建议将整流器尽量靠近其他关键组件,并合理规划PCB布线。

    兼容性和支持


    HER201至HER208系列的整流器具有良好的兼容性,可与大多数常用的电子设备和电路板配合使用。此外,Microdiode公司提供了全面的技术支持和售后保障,确保用户能够顺畅地进行安装和调试。

    常见问题与解决方案


    1. 问:如何确定哪个型号最适合我的应用?
    - 答:您应该首先确定应用中的电压和电流要求,然后根据这些参数选择合适的型号。例如,如果您需要处理400V的电压,HER205将是不错的选择。

    2. 问:在什么情况下需要对电容负载进行降额使用?
    - 答:当用于电容负载时,由于电容的充电特性可能产生更高的峰值电流,因此建议按照手册中的指导,降额20%使用以防止损坏。
    3. 问:如果发现反向电流过大怎么办?
    - 答:检查是否连接正确,特别是确认极性标记是否匹配。如果确认无误后仍存在问题,可能是整流器本身已损坏,建议联系厂家进行检测或更换。

    总结和推荐


    HER201至HER208系列的高效整流器是Microdiode公司的高品质产品,凭借其卓越的性能和广泛的应用范围,成为了众多领域不可或缺的组件。从高效率的开关能力到宽广的工作温度范围,这些整流器在多个方面都表现出色。我们强烈推荐在需要高性能整流器的应用场合使用此系列产品。

HER204参数

参数
If - 正向电流 2000
Ir - 反向电流 5μA
Vr-反向电压 300
通用封装 DO-15
安装方式 通孔安装
包装方式 卷带包装
