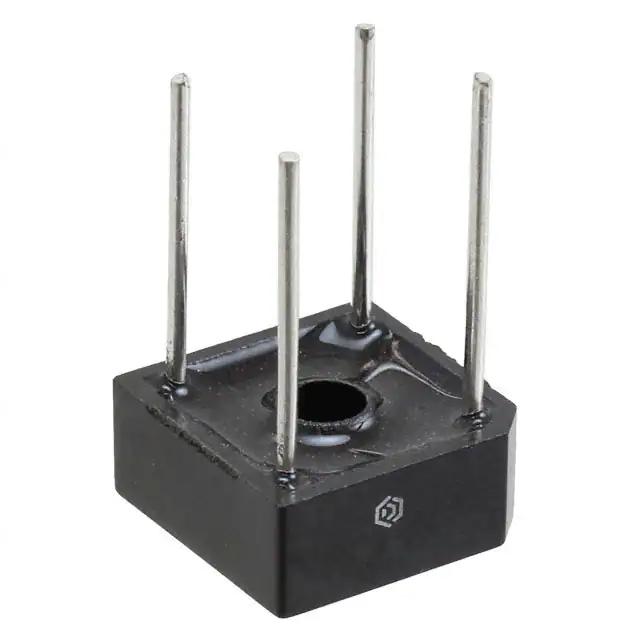

KBPC608

产品分类: 整流二极管/整流桥
产品描述: 封装:KBPC-6 参数:VR=800V IF=3A VF=1.7V IR=5uA trr=70nS
供应商型号: KBPC608 KBPC-6
供应商: 云汉优选
标准整包数: 200
MDD/辰达半导体 整流二极管/整流桥 KBPC608

KBPC608概述

    # 硅桥整流器产品技术手册

    产品简介


    硅桥整流器是一种用于将交流电转换为直流电的电子元器件。它广泛应用于各种电力供应系统、工业控制、通信设备以及家用电器中。这类产品以其高可靠性、低损耗和宽工作温度范围而受到青睐。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大重复峰值反向电压 | 50到1000 | 伏特(V) |
    | 最大有效值电压 | 30到700 | 伏特(V) |
    | 最大直流阻断电压 | 50到1000 | 伏特(V) |
    | 最大平均正向输出电流 | 6.0 | 安培(A) |
    | 峰值正向浪涌电流 | 125 | 安培(A) |
    | 额定熔断电流 | 64 | 安培(A) |
    | 最大瞬时正向电压降 | 1.0 | 伏特(V) |
    | 最大直流反向电流 | 10μA | 微安(μA) |
    | 典型结电容 | 60 | 皮法(pF) |
    | 典型热阻 | 8.0 | ℃/W |
    | 工作结温范围 | -55到+125| ℃ |
    | 存储温度范围 | -55到+150| ℃ |

    产品特点和优势


    硅桥整流器具有以下特点和优势:
    - 低漏电流:保证了在不导通状态下极低的电流泄漏,提高了系统的可靠性和稳定性。
    - 高浪涌电流能力:能够承受较高的浪涌电流,保证在极端条件下的稳定运行。
    - 耐高温焊接:可以承受260°C的高温焊接,确保在复杂装配工艺中的适用性。
    - 适用于印刷电路板:适合自动化生产环境中的装配要求。
    - 机械设计坚固:符合UL 94V-0标准,满足严格的防火安全要求。

    应用案例和使用建议


    硅桥整流器广泛应用于各种负载类型,包括电阻性负载和电感性负载。对于电容性负载,需要根据负载电流情况降额20%来使用。在实际应用中,建议进行充分的散热设计以防止过热现象。此外,合理选择并安装硅桥整流器的位置也能有效提升系统整体性能。

    兼容性和支持


    硅桥整流器采用了标准的JEDEC BR-6封装,易于与其他标准部件集成。同时,制造商提供了详细的技术支持和售后服务,包括详细的使用手册和故障排除指南,确保用户能够在应用过程中得到及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在使用中出现发热严重问题 | 检查散热措施是否到位,必要时加装散热片或风扇 |
    | 正向压降过高 | 检查是否有短路或过载的情况,调整负载 |
    | 直流反向电流过大 | 检查反向电压是否超过规格限制 |

    总结和推荐


    硅桥整流器凭借其出色的电气性能、稳定的热性能以及适应各种恶劣环境的能力,在众多应用场合中表现出色。无论是针对家用电器还是工业控制系统,硅桥整流器都是理想的选择。强烈推荐使用本系列产品以获得最佳的电力转换效果和长期可靠的运行保障。

KBPC608参数

参数
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 125A
配置 -
If - 正向电流 6A
Ir - 反向电流 10μA
通用封装 BR-6
包装方式 盒装

KBPC608厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

KBPC608数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 整流二极管/整流桥 MDD/辰达半导体 KBPC608 KBPC608数据手册

KBPC608封装设计

查看详情并下载
Symbol
Footprint
3D Model
