KBL410

产品分类: 整流二极管/整流桥
产品描述: 封装:KBL 参数:VRM=600V,IO=4.0A,IFSM=150A,VF=1.1V,IR=10uA
供应商型号: 31M-KBL410
供应商: 云汉优选
标准整包数: 5

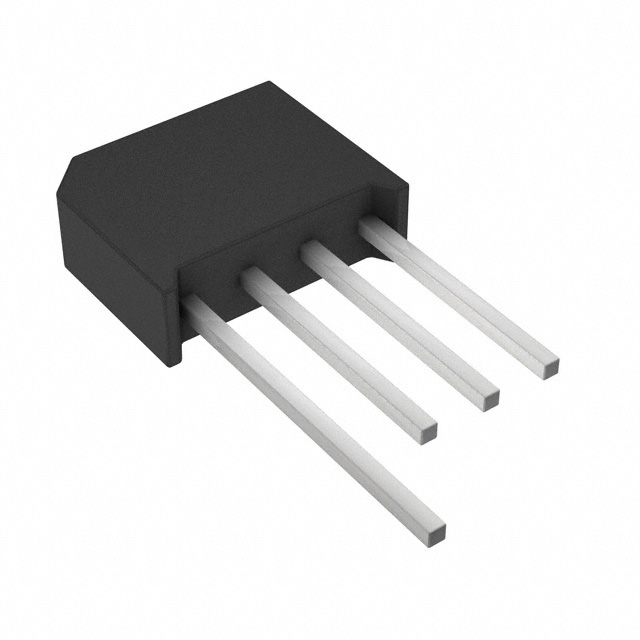

MDD/辰达半导体 整流二极管/整流桥 KBL410

KBL410概述

    硅桥式整流器:KBL4005至KBL410

    产品简介


    硅桥式整流器(Silicon Bridge Rectifiers)是一种广泛应用于电力转换系统中的关键组件,用于将交流电转换为直流电。本文档详细介绍的是由Microdiode Electronics生产的KBL系列硅桥式整流器,包括KBL4005到KBL410型号。这些整流器以其高性能和可靠性著称,适用于工业自动化、家用电器、通信设备等多个领域。

    技术参数


    以下是KBL4005至KBL410系列硅桥式整流器的技术规格:
    | 参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 最大重复峰值反向电压 | VRRM | V | 50 1000 |
    | 最大RMS电压 | VRMS | V | 35 700 |
    | 最大直流阻断电压 | VDC | V | 50 1000 |
    | 最大平均输出整流电流(TA=50°C) | I(AV) | A 4.0
    | 峰值正向浪涌电流(8.3ms单半正弦波) | IFSM | A 200
    | 融合评级(t<8.3ms) | I²t | A²s 166
    | 最大瞬态正向电压降(4.0A时) | VF | V 1.1
    | 最大直流反向电流(TA=25°C) | IR (TA=25°C)| μA | 10 1.0 |
    | 最大直流反向电流(TA=100°C) | IR (TA=100°C)| μA | 10 1.0 |
    | 典型结电容 | CJ | pF 105
    | 典型热阻(注1) | RθJA | °C/W 10
    | 工作结温范围 | TJ | °C | -55 +150 |
    | 存储温度范围 | TSTG | °C | -55 +150 |

    产品特点和优势


    1. 高可靠性:塑料封装符合Underwriters Laboratory 94V-0标准,适合印刷电路板。
    2. 低漏电流:保证在高温焊接条件下良好的性能。
    3. 高浪涌电流能力:能够承受8.3毫秒的单半正弦波浪涌电流。
    4. 易于识别:在封装体上标有极性符号标记。

    应用案例和使用建议


    - 应用案例:这些整流器广泛应用于电机驱动、电源供应、照明系统等领域。
    - 使用建议:对于需要高可靠性的应用,确保散热设计合理以避免过热。

    兼容性和支持


    - 兼容性:KBL系列硅桥式整流器采用标准的JEDEC KBL封装,与市面上大多数PCB设计兼容。
    - 支持:Microdiode提供详尽的技术文档和专业客服支持。

    常见问题与解决方案


    1. Q:如何判断整流器是否损坏?
    - A:可以通过测量其正向和反向电压来判断。如果测量结果超出额定范围,则可能已经损坏。

    2. Q:如何正确安装整流器?
    - A:确保按照正确的极性连接,避免反接。安装时需注意散热,防止过热。

    总结和推荐


    总体而言,KBL4005至KBL410系列硅桥式整流器具有高可靠性、优异的电气特性和广泛的应用场景,特别适合于需要高浪涌电流能力和良好散热的设计。对于需要在严苛环境下工作的应用,如工业自动化和通信设备,这款产品是一个不错的选择。强烈推荐此系列整流器。

KBL410参数

参数
配置 -
If - 正向电流 4A
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 125A
19.5mm(Max)
6.5mm(Max)
16.3mm(Max)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

KBL410厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

KBL410数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 整流二极管/整流桥 MDD/辰达半导体 KBL410 KBL410数据手册

KBL410封装设计

查看详情并下载
Symbol
Footprint
3D Model
