首页  >  产品百科  >  ES5GC

ES5GC

产品分类: 其他二极管

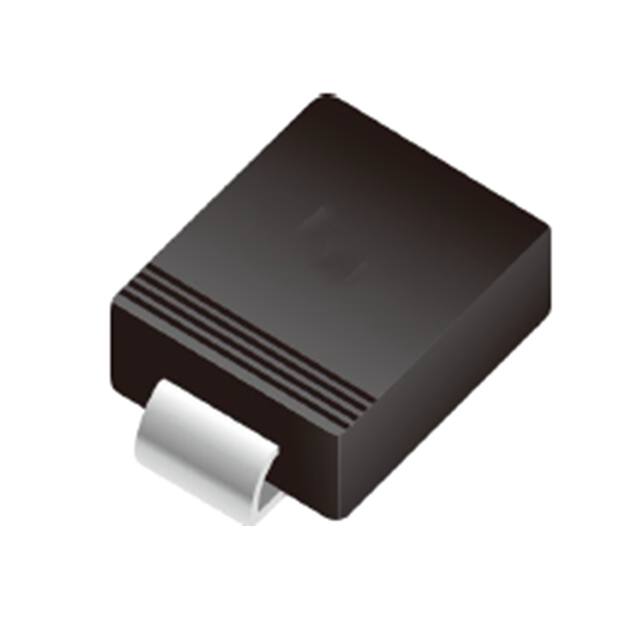

产品描述: 封装:SMC/DO-214AB 参数:VR=1000V IF=1A VF=1.3V IR=5uA trr=500nS
供应商型号: ES5GC SMC/DO-214AB
供应商: 云汉优选
标准整包数: 3000

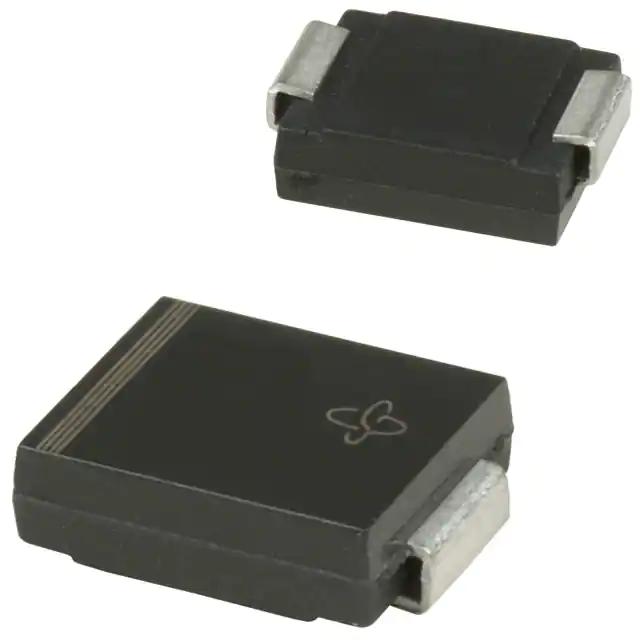

MDD/辰达半导体 其他二极管 ES5GC

ES5GC概述


    产品简介


    表面贴装超快恢复整流器(Surface Mount Super Fast Recovery Rectifier)是一种广泛应用于各类电子设备中的高性能整流器件。该系列器件包括ES5AC至ES5JC等多种型号,具有50至600伏的反向电压和高达5安培的正向电流。这些整流器主要用于单相半波电路,在60赫兹的条件下,能够有效处理电阻性或电感性负载,且适用于各种自动化贴装工艺。

    技术参数


    以下为该系列整流器的主要技术参数:
    - 反向电压:50V至600V
    - 正向电流:5.0A
    - 峰值正向浪涌电流:120A(8.3ms单半正弦波)
    - 最大瞬态正向电压:1.25V(5.0A时)
    - 最大直流反向电流:TA=25℃时5μA,TA=125℃时100μA
    - 最大反向恢复时间:35ns
    - 典型结电容:50pF
    - 热阻:RθJA = 35℃/W
    - 工作结温和存储温度范围:-55℃至+150℃

    产品特点和优势


    - 低反向漏电流:确保高效率和长期稳定性能。
    - 内置应力释放设计:适用于自动化贴装工艺,减少操作中的损坏风险。
    - 高正向浪涌电流能力:能承受较大的瞬态电流冲击。
    - 玻璃钝化芯片结:提高可靠性和稳定性。
    - 合规认证:塑料封装通过UL 94V-0认证,确保材料安全可靠。

    应用案例和使用建议


    应用案例
    这些整流器广泛应用于开关电源、照明系统、驱动电机和各类通信设备中。例如,在开关电源中,它们能够有效地将交流转换为所需的直流电。
    使用建议
    - 散热管理:由于器件具有较高的工作温度范围,合理布置散热装置可以延长使用寿命。
    - PCB布局优化:参考手册提供的建议PCB布局图,有助于提高整体性能和可靠性。
    - 环境适应性:确保使用环境符合器件的工作条件,避免极端温度和湿度的影响。

    兼容性和支持


    这些整流器具有广泛的适用性,能够与其他标准电子元件兼容。此外,制造商提供详细的技术支持和售后服务,包括但不限于产品文档、测试报告和技术咨询。

    常见问题与解决方案


    - Q:如何选择合适的型号?
    - A: 根据具体应用的需求,如所需反向电压和正向电流,选择相应的型号。

    - Q:安装过程中出现焊接问题怎么办?
    - A: 确保焊点符合制造商规定的焊接条件(如温度和时间),并使用适当的助焊剂。

    总结和推荐


    综上所述,该系列表面贴装超快恢复整流器凭借其出色的性能参数和多样化应用领域,在众多电子元件中脱颖而出。其高可靠性和广泛的适用性使其成为现代电子设备中不可或缺的组件。因此,强烈推荐使用此系列产品,以满足各种电力转换需求。

    通过上述分析,该产品的优越性能和广泛适用性使其成为各行业不可或缺的重要组件。无论是用于家用电器还是工业设备,这些整流器都能提供卓越的表现。

ES5GC参数

参数
Ir - 反向电流 10μA
Vr-反向电压 -
If - 正向电流 5000
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ES5GC厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

ES5GC数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 其他二极管 MDD/辰达半导体 ES5GC ES5GC数据手册

ES5GC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2017
6000+ ¥ 0.1982
15000+ ¥ 0.1932
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 605.1
