G020N03T

产品分类: 场效应管(MOSFET)
产品描述: 83W(Tc) 2V@ 250µA 110nC@ 10 V 1个N沟道 30V 2.3mΩ@ 50A,10V 6.005nF@15V TO-220 通孔安装
供应商型号: G020N03T TO-220
供应商: 国内现货
标准整包数: 50

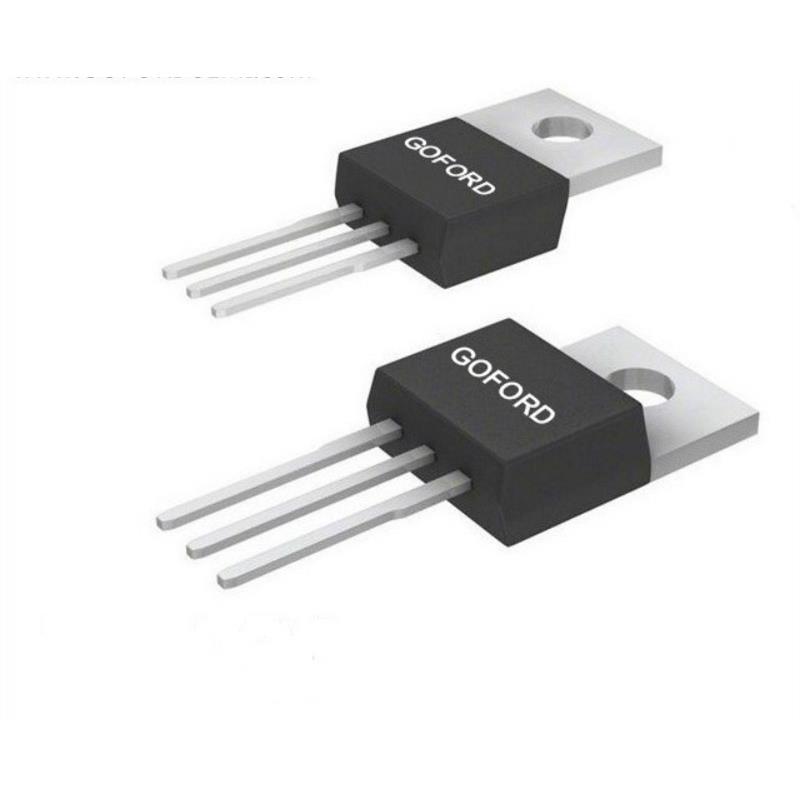

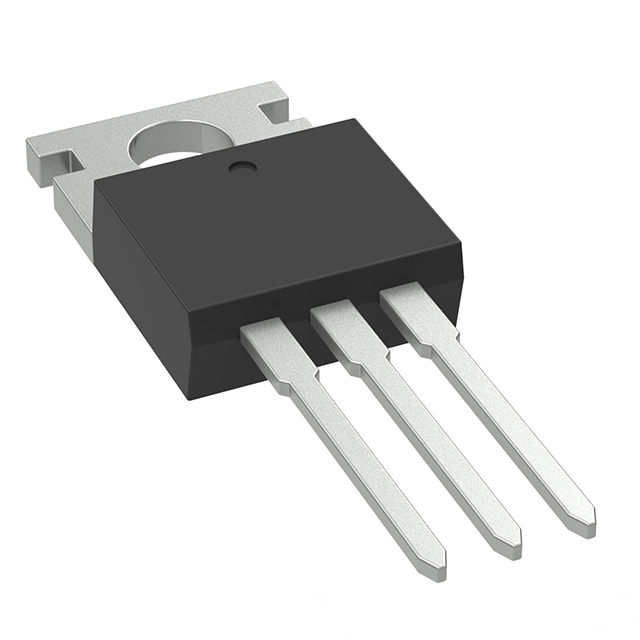

GOFORD/深圳谷峰电子 场效应管(MOSFET) G020N03T

G020N03T概述

    # G020N03T N-Channel Enhancement Mode Power MOSFET 技术手册

    产品简介


    G020N03T 是一款先进的沟槽技术 N-Channel 增强型功率 MOSFET,广泛应用于电源开关及 DC/DC 转换器等场合。其独特的设计提供了优异的 RDS(ON) 和低栅极电荷,使得其在多种应用中表现出色。

    技术参数


    - 最大额定值
    - 栅源电压 \( V{GS} \): ±20 V
    - 漏源电压 \( V{DS} \): 30 V
    - 连续漏极电流 \( ID \):
    - TC = 25°C: 168 A
    - TC = 100°C: 124 A
    - 单脉冲雪崩能量 \( E{AS} \): 900 mJ
    - 最大功耗 \( PD \): 140 W
    - 热阻 \( R{thJA} \): 50 °C/W
    - 最大热阻 \( R{thJC} \): 0.89 °C/W
    - 工作环境温度范围:
    - 结温 \( TJ \) 及存储温度 \( T{STG} \): -55°C 至 150°C

    产品特点和优势


    - 卓越的导通电阻:RDS(ON) 在 \( V{GS} = 10V \) 时小于 2.3mΩ,在 \( V{GS} = 4.5V \) 时小于 3.5mΩ。
    - 高电流处理能力:连续漏极电流高达 168A,适用于大功率应用。
    - 可靠性:100% 雪崩测试确保产品的可靠性和耐用性。
    - 环保标准:RoHS 合规,适合绿色制造。

    应用案例和使用建议


    应用场景
    - 电源开关:用于直流供电系统的快速切换。
    - DC/DC 转换器:适合高效率的电源转换场合。
    使用建议
    - 电路设计:考虑到高电流和大功率应用,需合理设计散热措施,以避免因过热而导致器件损坏。
    - 驱动电路:选择合适的栅极驱动电路,确保开关速度和功耗的最佳平衡。

    兼容性和支持


    - 封装:TO-220 封装,便于焊接安装。
    - 厂商支持:厂家提供详细的技术文档和支持服务,确保客户能够顺利进行应用开发。

    常见问题与解决方案


    - Q: 产品能否承受反复脉冲?
    - A: 脉冲宽度受最大结温限制。如需高可靠性,请参考具体的应用条件。
    - Q: 如何有效管理热量?
    - A: 使用良好的散热设计,例如散热片或风扇,可有效降低热阻,提高器件寿命。
    - Q: 栅极电荷对性能有何影响?
    - A: 较低的栅极电荷可以减少开关损耗,提升整体效率。在选择驱动电路时,应考虑这一点。

    总结和推荐


    综合评估
    G020N03T 在导通电阻、漏极电流、以及雪崩测试等方面表现出色,非常适合需要高电流和高效能的应用。其紧凑的设计和卓越的可靠性使其成为电源管理和转换领域的理想选择。
    推荐使用
    鉴于其出色的性能和广泛的适用性,我们强烈推荐 G020N03T 在各类电源管理与转换应用中使用。同时建议客户根据具体需求选择合适的散热方案,确保最佳运行效果。

G020N03T参数

参数
Vgs-栅源极电压 -
通道数量 -
Vgs(th)-栅源极阈值电压 2V@ 250µA
FET类型 1个N沟道
Vds-漏源极击穿电压 30V
栅极电荷 110nC@ 10 V
配置 -
Ciss-不同 Vds 时的输入最大电容 6.005nF@15V
Id-连续漏极电流 -
最大功率耗散 83W(Tc)
Rds(On)-漏源导通电阻 2.3mΩ@ 50A,10V
通用封装 TO-220
安装方式 通孔安装
包装方式 管装

G020N03T厂商介绍

GOFORD公司是一家高科技企业,专注于研发和生产高品质的工业自动化产品。公司主营产品包括但不限于传感器、控制器、执行器等,广泛应用于智能制造、机器人技术、自动化生产线等领域。

产品分类:
1. 传感器:包括光电传感器、接近传感器、力传感器等,用于检测物体位置、距离、压力等参数。
2. 控制器:如PLC、DCS等,用于实现工业过程的自动控制和管理。
3. 执行器:包括伺服电机、步进电机、气动元件等,用于驱动机械部件实现精确运动。

应用领域:
1. 智能制造:提高生产效率,降低人工成本。
2. 机器人技术:实现自动化搬运、装配等任务。
3. 自动化生产线:提高产品质量和生产效率。

GOFORD的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供个性化解决方案,满足不同应用场景。
4. 售后服务:提供全方位的技术支持和售后服务,确保客户无忧使用。

G020N03T数据手册

厂牌 PDF简要描述 下载
GOFORD/深圳谷峰电子 场效应管(MOSFET) GOFORD/深圳谷峰电子 G020N03T G020N03T数据手册

G020N03T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 1.7825
150+ ¥ 1.7515
250+ ¥ 1.705
6500+ ¥ 1.6275
库存: 50
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 89.12
