首页  >  产品百科  >  FN2-24D05CN

FN2-24D05CN

产品分类: DC-DC模块
产品描述: 220μF 100KHz 自然空冷 80% 2W ±200mA ±5(DC) 26.4V(DC) 21.6V(DC) SIP 19.5mm*7mm*10mm
供应商型号: LC-FN2-24D05CN
供应商: 国内现货
标准整包数: 1

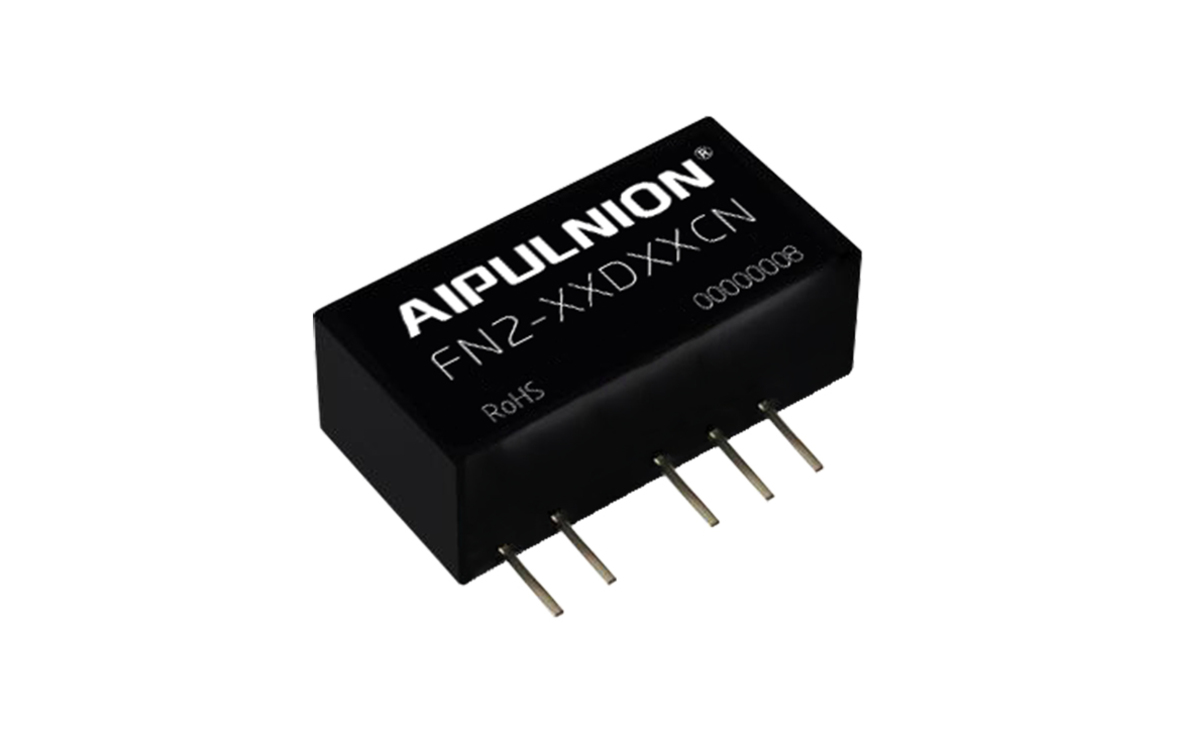

AIPULNION/广州爱浦电子 DC-DC模块 FN2-24D05CN

FN2-24D05CN概述

    DC/DC 模块电源 FN2-XXXXXCN 系列技术手册

    产品简介


    广州市爱浦电子科技有限公司生产的FN2-XXXXXCN系列DC/DC模块电源是一种用于电压转换的小型化电源模块。它具有定电压输入、隔离非稳压输出的特点,适用于多种电子设备。该系列产品主要应用于仪器仪表、通信、纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等领域。

    技术参数


    以下是FN2-XXXXXCN系列的主要技术参数和性能指标:
    - 输入电压范围:5Vdc、12Vdc、24Vdc
    - 输出电压/电流:从±3.3V到±24V不等,具体型号请参照产品选型列表。
    - 转换效率:最高可达86%
    - 输出功率:2W
    - 工作温度:-40℃~+85℃
    - 隔离电压:1500VDC
    - 纹波&噪声:≤150mVp-p(在标称输入电压、满载条件下)
    - 负载调节率:±2%(满载情况下)
    - 线性电压调节率:±1.2%(输入电压变化±1%)
    - 外壳材料:黑色阻燃耐热塑料(UL94-V0)
    - 平均无故障时间:35X10^5小时

    产品特点和优势


    FN2-XXXXXCN系列具有以下优势:
    - 小型SIP封装:便于安装和集成。
    - 高转换效率:高达86%,有助于提高系统能效。
    - 隔离电压高:1500VDC的隔离电压可以提供良好的电气隔离。
    - 无需外加元件:简化外围电路设计,降低制造成本。
    - 塑料外壳,符合UL94-V0要求:保证防火性能。

    应用案例和使用建议


    该系列DC/DC模块电源适用于多种应用场景,例如仪器仪表、通信设备等。在实际应用中需要注意以下几点:
    - 输出负载要求:为确保高效可靠的工作,建议最小负载不低于额定负载的10%。如果输出功率较小,应在输出端并联一个相当于10%额定负载的电阻。
    - 电容滤波:为了减少输入输出纹波和噪声,在输入输出端连接适当的电容滤波网络。具体推荐容性负载值详见手册。

    兼容性和支持


    FN2-XXXXXCN系列模块电源具有良好的兼容性,适用于不同类型的电子设备。广州市爱浦电子科技有限公司提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。

    常见问题与解决方案


    根据技术手册中的信息,整理了一些常见的问题及其解决方案:
    - 问题1:输出电压不稳定。
    - 解决办法:检查负载是否超出推荐范围,调整负载至合适水平。
    - 问题2:产品启动困难。
    - 解决办法:检查电容值是否适当,避免过大的电容导致启动困难。
    - 问题3:纹波和噪声过高。
    - 解决办法:确保连接示波器的双绞线法正确,选择合适的滤波电容。

    总结和推荐


    综上所述,FN2-XXXXXCN系列DC/DC模块电源凭借其高效、稳定、小型化的特性,在多种应用场景中表现出色。其在仪器仪表、通信、继电器驱动电路等领域的应用广泛,能够满足不同用户的需求。鉴于其高性能和可靠性,强烈推荐在相关电子设备中使用该系列电源模块。
    如果您对产品有任何疑问或需求,请随时联系广州市爱浦电子科技有限公司,我们将竭诚为您服务。

FN2-24D05CN参数

参数
特性 -
开关频率 100KHz
输出电流最大值 ±200mA
转换效率 80%
散热方式 自然空冷
输出方式 -
最大容性负载 220μF
输出电压组数 -
输入电压最小值 21.6V(DC)
输出电压 ±5(DC)
类型 -
输出总功率 2W
输入电压最大值 26.4V(DC)
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP

FN2-24D05CN厂商介绍

AIPULNION公司是一家专注于人工智能和机器学习技术的高科技企业,致力于开发和提供先进的智能解决方案。公司主营产品包括:

1. 智能分析系统:利用机器学习算法对大量数据进行分析,帮助企业洞察市场趋势和客户行为。
2. 自动化机器人:结合AI技术,提高生产效率和减少人工成本,适用于制造业、物流等领域。
3. 语音识别与交互:开发智能语音助手和交互系统,应用于智能家居、客服等领域。
4. 图像识别技术:应用于安防监控、医疗诊断等领域,提高识别准确性和效率。

AIPULNION的优势在于:

- 技术创新:持续投入研发,保持技术领先。
- 定制服务:根据客户需求提供个性化解决方案。
- 行业经验:在多个行业积累了丰富的实施经验。
- 合作伙伴网络:与多家知名企业建立合作关系,共享资源和市场信息。

AIPULNION通过其产品和服务,助力企业实现智能化转型,提升竞争力。

FN2-24D05CN数据手册

厂牌 PDF简要描述 下载
AIPULNION/广州爱浦电子 DC-DC模块 AIPULNION/广州爱浦电子 FN2-24D05CN FN2-24D05CN数据手册

FN2-24D05CN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.93
50+ ¥ 22.03
100+ ¥ 18.64
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.93
