首页  >  产品百科  >  FN2-24S24C3N

FN2-24S24C3N

产品分类: DC-DC模块
产品描述: 470μF 100KHz 自然空冷 86% 2W 83mA 24V(DC) 26.4V(DC) 21.6V(DC) SIP 19.5mm*7mm*10mm
供应商型号: LC-FN2-24S24C3N
供应商: 国内现货
标准整包数: 1

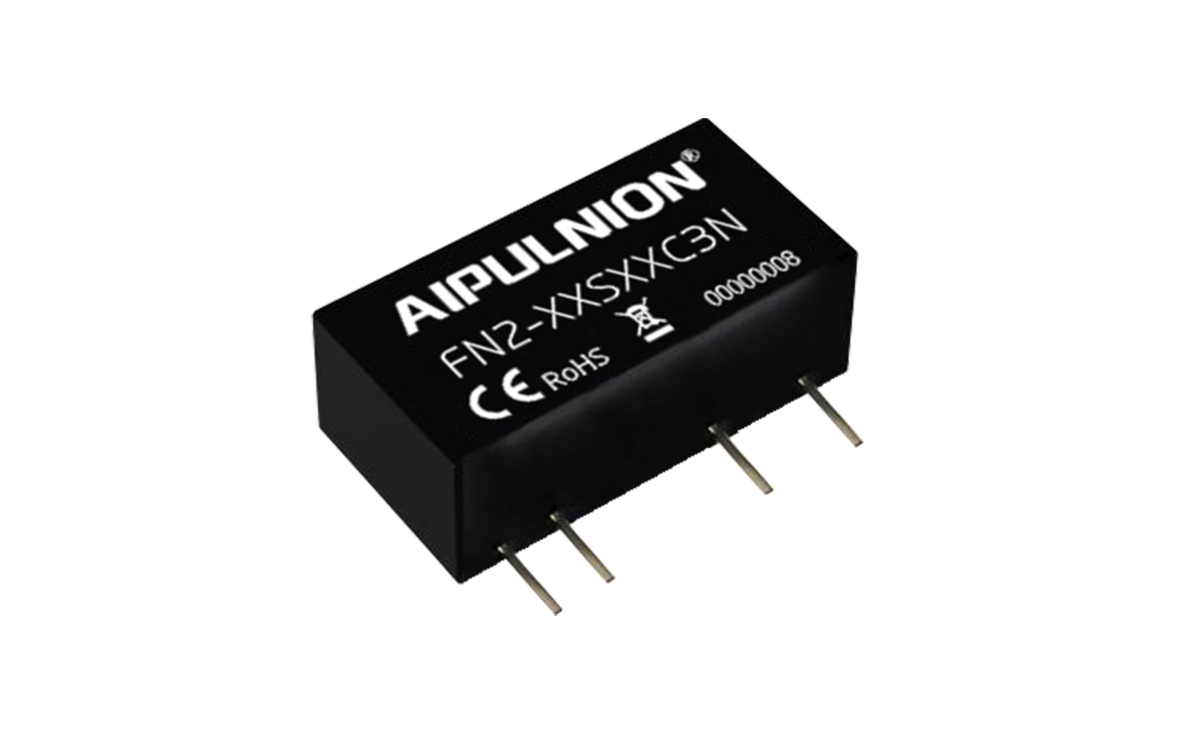

AIPULNION/广州爱浦电子 DC-DC模块 FN2-24S24C3N

FN2-24S24C3N概述

    DC/DC 模块电源 FN2-XXSXXC3N 系列 技术手册

    产品简介


    FN2-XXSXXC3N 系列是一款由广州市爱浦电子科技有限公司生产的高性能 DC/DC 模块电源。这款电源提供不同电压输入和输出选项,适合广泛应用于仪器仪表、通信、纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等领域。其独特的功能和高性能使其成为电子设计工程师的优选之一。

    技术参数


    输入特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入冲击电压 | -0.7 9/15/30 | VDC |
    | 输入滤波器 | 电容滤波 |
    输出特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出功率 | 0.2 2 | W |
    | 输出电压精度 ±2 | ±5 | % |
    | 负载调节率 20 | % |
    | 纹波&噪声 100 | 150 | mVp-p|
    | 温度漂移系数 ±0.03 | %/°C |
    一般特性
    | 参数 | 值 | 单位 |
    |
    | 开关频率 | 100KHz | kHz |
    | 工作温度 | -40℃ ~ +85℃ | °C |
    | 隔离电压 | 3000Vdc | Vdc |
    | 平均无故障时间 | 35X105Hrs | Hrs |
    | 产品重量 | 2.5g | g |

    产品特点和优势


    1. 高转换效率:高达86%,节能高效。
    2. 小型化设计:采用SIP封装,体积小巧,便于集成。
    3. 宽工作温度范围:-40℃至+85℃,适用于各种恶劣环境。
    4. 高隔离电压:3000VDC,保证电气隔离的安全性。
    5. 无外加元件需求:内置必要的元件,简化设计和生产流程。

    应用案例和使用建议


    1. 应用场景:广泛用于仪器仪表、通信设备等低功耗应用场合。
    2. 使用建议:
    - 确保最小负载不能低于额定负载的10%。
    - 如需连接电容滤波器,选择合适容量的电容以避免启动困难。
    - 为提高稳定性和可靠性,建议在输出端增加适当的线性稳压器。

    兼容性和支持


    该系列电源与市场上多数标准直流电源系统兼容,适用于多种低功耗电子产品。厂商提供了详细的技术支持和维护服务,包括在线技术文档和客户支持热线,以便用户随时获取帮助。

    常见问题与解决方案


    1. 问题:启动困难
    - 解决方案:检查并调整最小负载,确保不小于额定负载的10%。
    2. 问题:输出不稳定
    - 解决方案:确认输入电源稳定,并适当调整滤波电容。
    3. 问题:纹波和噪声过高
    - 解决方案:检查电源输出滤波电容的容量,必要时增加外部电容。

    总结和推荐


    FN2-XXSXXC3N 系列 DC/DC 模块电源凭借其高效的能量转换、宽广的工作温度范围、高隔离电压等特点,在众多应用场合表现出色。它不仅具有良好的可靠性和稳定性,而且易于集成和使用。综上所述,强烈推荐该产品用于需要高性能 DC/DC 转换的应用场合。

FN2-24S24C3N参数

参数
类型 -
输出电压组数 -
最大容性负载 470μF
输出电压 24V(DC)
输出方式 -
开关频率 100KHz
输入电压最小值 21.6V(DC)
特性 -
转换效率 86%
输出电流最大值 83mA
散热方式 自然空冷
输入电压最大值 26.4V(DC)
输出总功率 2W
长*宽*高 19.5mm*7mm*10mm
通用封装 SIP

FN2-24S24C3N厂商介绍

AIPULNION公司是一家专注于人工智能和机器学习技术的高科技企业,致力于开发和提供先进的智能解决方案。公司主营产品包括:

1. 智能分析系统:利用机器学习算法对大量数据进行分析,帮助企业洞察市场趋势和客户行为。
2. 自动化机器人:结合AI技术,提高生产效率和减少人工成本,适用于制造业、物流等领域。
3. 语音识别与交互:开发智能语音助手和交互系统,应用于智能家居、客服等领域。
4. 图像识别技术:应用于安防监控、医疗诊断等领域,提高识别准确性和效率。

AIPULNION的优势在于:

- 技术创新:持续投入研发,保持技术领先。
- 定制服务:根据客户需求提供个性化解决方案。
- 行业经验:在多个行业积累了丰富的实施经验。
- 合作伙伴网络:与多家知名企业建立合作关系,共享资源和市场信息。

AIPULNION通过其产品和服务,助力企业实现智能化转型,提升竞争力。

FN2-24S24C3N数据手册

厂牌 PDF简要描述 下载
AIPULNION/广州爱浦电子 DC-DC模块 AIPULNION/广州爱浦电子 FN2-24S24C3N FN2-24S24C3N数据手册

FN2-24S24C3N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.89
50+ ¥ 20.36
100+ ¥ 17.23
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.89
