FD6-36S12A3

产品分类: DC-DC模块
产品描述: 700μF 短路保护 300KHz 自然空冷 83% 6W 500mA 12V(DC) 75V(DC) 18V(DC) 25.4mm*25.4mm*11.5mm
供应商型号: LC-FD6-36S12A3
供应商: 国内现货
标准整包数: 1

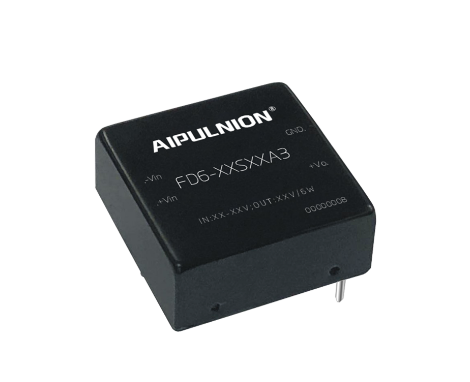

AIPULNION/广州爱浦电子 DC-DC模块 FD6-36S12A3

FD6-36S12A3概述

    DC/DC模块电源FD6-XXSXXA3(-T)(-TS)系列

    一、产品简介


    FD6-XXSXXA3(-T)(-TS)系列是广州市爱浦电子科技有限公司推出的一款高效率DC/DC模块电源,属于DIP标准1X1封装。该系列电源具有6W的输出功率和宽范围输入(4:1),特别适合于工业控制、仪器仪表、通信、电力、物联网等领域的应用。其核心功能在于将输入的直流电压转换为所需的稳定输出电压,同时提供了多种保护机制来确保运行的稳定性。

    二、技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 18VDC 9-36VDC,36VDC 18-75VDC |
    | 输出电压/电流 | 可根据型号选择3.3V、5V、6.2V、9V、12V、15V、24V |
    | 输出功率 | 6W |
    | 转换效率 | 高达84% |
    | 开关频率 | 250KHz |
    | 纹波&噪声 | 50mVp-p(≥15%负载) |
    | 输出电压精度 | ±2.0% |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C ~ +85°C |
    | 储存温度 | -55°C ~ +125°C |
    | EMC特性 | EMI和EMS符合CLASS B标准 |

    三、产品特点和优势


    1. 宽输入电压范围:覆盖广泛的输入电压范围,增强了适用性。
    2. 高转换效率:最高转换效率可达84%,节省能源。
    3. 多重保护机制:具备输入欠压、输出过压、短路和过流保护,提高了系统的可靠性。
    4. 紧凑封装:DIP标准封装,易于集成到各种设备中。
    5. 良好的EMC特性:符合CISPR22/EN55032 CLASS B标准,降低了干扰风险。

    四、应用案例和使用建议


    应用案例
    FD6-XXSXXA3(-T)(-TS)系列可以广泛应用于工业控制领域,例如机器人的电源供应系统。在这一应用中,它能提供稳定的输出电压,保证机器人的正常运行。
    使用建议
    1. 纹波&噪声:在进行纹波和噪声测试时,建议使用双绞线法和20MHz带宽的示波器,以获得更准确的结果。
    2. 启动延迟:在电源启动时,建议先连接负载,避免输出过冲现象。
    3. 负载管理:确保负载在10%至100%之间,以保证性能的稳定性。

    五、兼容性和支持


    FD6-XXSXXA3(-T)(-TS)系列与多种电子设备兼容,适用于需要高效率和可靠性的系统。公司还提供了详细的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动延迟时间长 | 检查输入电压是否稳定,调整负载以减小延迟。 |
    | 输出电压不稳定 | 确认输入电压在正常范围内,检查负载是否超载。 |
    | 效率降低 | 清理散热片,提高通风效果。 |

    七、总结和推荐


    FD6-XXSXXA3(-T)(-TS)系列DC/DC模块电源以其高效率、宽输入范围、优良的EMC特性和多重保护机制,在工业控制和其他相关领域中表现出色。推荐客户在需要高性能电源供应的场合使用该系列产品。建议在购买前仔细阅读技术手册,以确保选择合适的型号。

FD6-36S12A3参数

参数
输出总功率 6W
转换效率 83%
开关频率 300KHz
特性 短路保护
类型 -
输出电压组数 -
输入电压最大值 75V(DC)
输出电流最大值 500mA
散热方式 自然空冷
输入电压最小值 18V(DC)
最大容性负载 700μF
输出电压 12V(DC)
输出方式 -
长*宽*高 25.4mm*25.4mm*11.5mm
