FK3-24D05E3

产品分类: DC-DC模块
产品描述: 1000μF 短路保护 450KHz 自然空冷 80% 3W ±300mA ±5(DC) 36V(DC) 18V(DC) 22mm*9.5mm*12mm
供应商型号: LC-FK3-24D05E3
供应商: 国内现货
标准整包数: 1

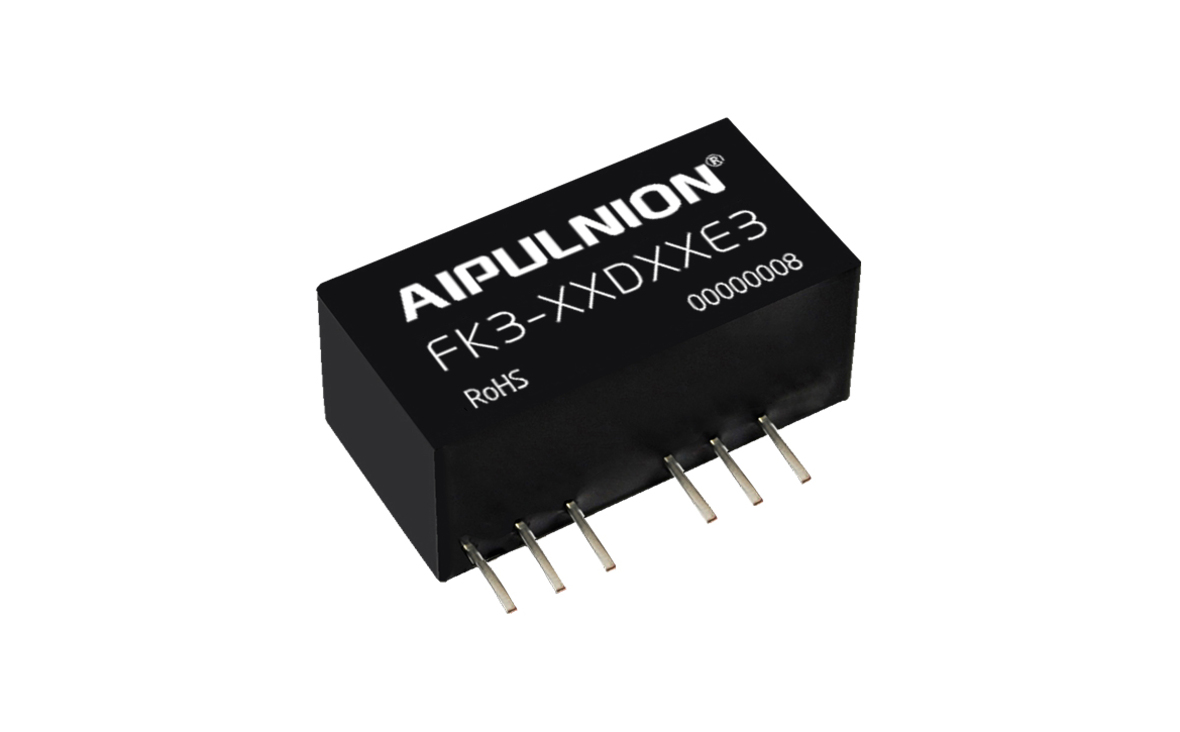

AIPULNION/广州爱浦电子 DC-DC模块 FK3-24D05E3

FK3-24D05E3概述

    FK3-XXXXXE3 系列 DC/DC 模块电源

    产品简介


    产品类型: DC/DC 模块电源
    主要功能: 转换电压、提供稳压输出
    应用领域: 广泛应用于仪器仪表、通信、纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等领域

    技术参数


    - 输入电压范围: 5V 至 48V(DC)
    - 输出电压/电流: 3.3V 至 15V(典型值),最大输出电流从 100mA 到 600mA
    - 转换效率: 最高达 86%
    - 隔离电压: 3000VDC
    - 工作环境温度: -40℃~+85℃
    - 输入电流: 最大 800mA(不同型号有所不同)
    - 纹波与噪声: ≤100mVp-p(20MHz 带宽)

    产品特点和优势


    - 高转换效率: 高达 86%,有助于提高系统的能源利用率。
    - 宽输入电压范围: 支持 2:1 的宽电压输入范围,适应性强。
    - 远程关断功能: 提供遥控关断功能,方便远程管理。
    - 长期短路保护: 配备自动恢复的长期短路保护机制,确保系统稳定运行。
    - 高可靠性: 隔离电压达到 3000VDC,满足严苛的工业需求。
    - 优良的温度适应性: 在 -40℃ 至 +85℃ 的温度范围内仍能保持高效工作。
    - 塑料外壳,满足 UL94-V0 要求: 材质安全,防火性能优越。

    应用案例和使用建议


    应用场景:
    - 仪器仪表: 提供稳定的电源,提高测量准确性。
    - 通信设备: 保障数据传输的稳定性。
    - 数字电路: 确保低功耗和高性能。
    - 模拟电路: 提供精确的电源供应。
    - 继电器驱动电路: 支持高速切换,增强控制灵活性。
    - 数据交换电路: 保障数据传输过程中的电压稳定。
    使用建议:
    - 最小负载: 为确保高效工作,最小负载不能低于额定阻性负载的 10%。
    - 容性负载: 若需空载使用,必须减小输出端的容性负载,或并联一个相当于 10%额定负载的电阻。
    - 动态响应: 产品具备快速的动态响应能力,在负载变化时能迅速调整输出。

    兼容性和支持


    - 兼容性: 与其他电子元器件兼容性良好,适用于多种电路设计。
    - 支持与维护: 提供详细的用户手册和技术支持服务,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题: 电源启动困难
    解决方案: 确保输入电源的输出电流足够应付模块的瞬时启动电流。
    - 问题: 输出电压不稳定
    解决方案: 检查负载是否符合最小负载要求,确保没有过多的容性负载。
    - 问题: 远程关断功能失效
    解决方案: 检查控制信号是否正确接入,确保信号强度适中。

    总结和推荐


    综合评估:
    - 优点: 高转换效率、宽输入电压范围、远程关断功能、良好的温度适应性和高可靠性。
    - 推荐使用: 该系列产品适用于各种高要求的应用场合,特别是在需要高稳定性和宽输入范围的环境中表现优异。
    结论: 强烈推荐使用 FK3-XXXXXE3 系列 DC/DC 模块电源,其出色的性能和广泛的适用范围使其成为众多电子设备的理想选择。

FK3-24D05E3参数

参数
最大容性负载 1000μF
输入电压最小值 18V(DC)
开关频率 450KHz
散热方式 自然空冷
输出总功率 3W
转换效率 80%
输出电流最大值 ±300mA
输入电压最大值 36V(DC)
特性 短路保护
输出电压组数 -
类型 -
输出电压 ±5(DC)
输出方式 -
长*宽*高 22mm*9.5mm*12mm

FK3-24D05E3厂商介绍

AIPULNION公司是一家专注于人工智能和机器学习技术的高科技企业,致力于开发和提供先进的智能解决方案。公司主营产品包括:

1. 智能分析系统:利用机器学习算法对大量数据进行分析,帮助企业洞察市场趋势和客户行为。
2. 自动化机器人:结合AI技术,提高生产效率和减少人工成本,适用于制造业、物流等领域。
3. 语音识别与交互:开发智能语音助手和交互系统,应用于智能家居、客服等领域。
4. 图像识别技术:应用于安防监控、医疗诊断等领域,提高识别准确性和效率。

AIPULNION的优势在于:

- 技术创新:持续投入研发,保持技术领先。
- 定制服务:根据客户需求提供个性化解决方案。
- 行业经验:在多个行业积累了丰富的实施经验。
- 合作伙伴网络:与多家知名企业建立合作关系,共享资源和市场信息。

AIPULNION通过其产品和服务,助力企业实现智能化转型,提升竞争力。

FK3-24D05E3数据手册

厂牌 PDF简要描述 下载
AIPULNION/广州爱浦电子 DC-DC模块 AIPULNION/广州爱浦电子 FK3-24D05E3 FK3-24D05E3数据手册

FK3-24D05E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
