L12-100-100-6-P

产品分类: 电机驱动器
产品描述: Actuonix 电动缸 L12系列, 100mm 最大行程, 6V 直流 输入
供应商型号: 2020766
供应商: 海外现货
标准整包数: 1

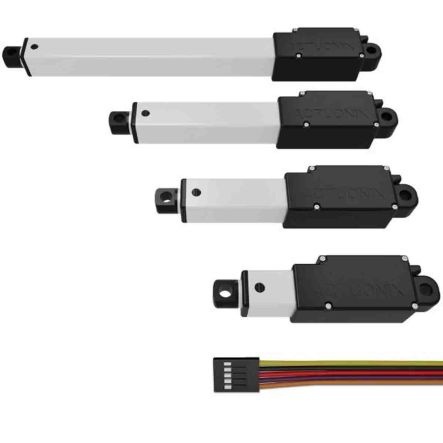

ACTUONIX MOTION DEVICES 电机驱动器 L12-100-100-6-P

L12-100-100-6-P概述


    产品简介

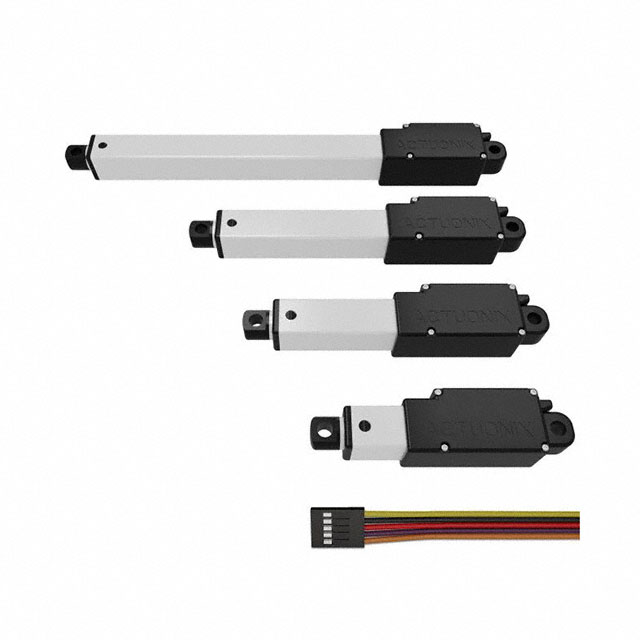

    Actuonix Motion Devices的L12系列微线性执行器属于微型线性执行器,专为小型化设计,具备卓越的功能与性能。这些微线性执行器结合了各种独特的功能,使它们成为替代齿轮、电机、伺服机构和连杆的设计选择。L12执行器具有紧凑的结构、简易控制方式、低电压驱动等特点,特别适合于机器人、家电、玩具、遥控车、汽车和工业自动化等领域。

    技术参数


    以下是L12系列微线性执行器的技术规格和性能参数:
    - Gearing Ratio: 50:1, 100:1, 210:1
    - 峰值功率点:
    - 50:1 - 17N @ 14mm/s, 31N @ 7mm/s, 62N @ 3.2mm/s
    - 100:1 - 10N @ 19mm/s, 17N @ 10mm/s, 36N @ 4.5mm/s
    - 210:1 - 数据未提供
    - 最大速度(无负载):
    - 50:1 - 25mm/s
    - 100:1 - 13mm/s
    - 210:1 - 6.5mm/s
    - 最大推力(提升):
    - 50:1 - 22N
    - 100:1 - 42N
    - 210:1 - 80N
    - 静止反驱动力: 12N, 22N, 45N
    - 行程选项: 10mm, 30mm, 50mm, 100mm
    - 质量: 28g, 34g, 40g, 56g
    - 重复性: ±0.1mm, ±0.2mm, ±0.3mm, ±0.5mm
    - 最大侧载(伸出): 50N, 40N, 30N, 15N
    - 闭合长度(孔到孔): 62mm, 82mm, 102mm, 152mm
    - 电位计阻值(-I, -R, -P): 1kΩ±50%, 3kΩ±50%, 6kΩ±50%, 11kΩ±50%
    - 电压选项: 6VDC, 12VDC
    - 最大输入电压: 7.5V, 13.5V
    - 堵转电流: 460mA, 246mA
    - 待机电流(-I/-R): 7.2mA, 3.3mA
    - 工作温度: -10°C至+50°C
    - 电位计线性度: 小于2.00%
    - 最大占空比: 20%
    - 听觉噪声: 55dB @ 45cm
    - 防护等级: IP-54
    - 机械间隙: 0.2mm
    - 限位开关(-S): 最大泄漏电流: 8uA
    - 最大静态力: 200N

    产品特点和优势


    L12系列微线性执行器的主要特点是其紧凑设计、简易控制、低电压驱动和平衡的推拉性能。此外,该产品还提供了多种配置选择,可以根据具体应用需求进行灵活调整。这些特点使其在多个领域如机器人、家电和工业自动化中具有极高的竞争力。

    应用案例和使用建议


    应用案例
    L12系列执行器广泛应用于机器人、家电、玩具、遥控车辆、汽车和工业自动化等领域。例如,在智能家居系统中,可以用于智能门锁的开闭控制;在玩具制造中,可实现复杂动作的精确控制。
    使用建议
    为了最大化L12执行器的性能,建议在安装时考虑其工作环境,确保温度范围适宜且稳定。在连接电源时,务必按照技术手册上的详细步骤进行操作,避免误接导致设备损坏。对于特殊应用,建议进行初步测试以确定最佳的工作条件。

    兼容性和支持


    L12系列微线性执行器提供了多种控制接口选项,可以与其他电子元件和控制器轻松集成。Actuonix Motion Devices公司提供全面的技术支持和售后服务,确保用户能够获得满意的解决方案。

    常见问题与解决方案


    常见问题
    1. 设备启动后无响应
    - 解决方案:检查电源连接是否正确,确认输入信号有效。如果仍无法解决问题,请联系技术支持。
    2. 噪音过大
    - 解决方案:检查安装位置是否有异物影响运动部件,同时确保电压和电流在规定范围内。
    3. 设备寿命短
    - 解决方案:在每个特定应用中对设备进行测试,以确定其在不同负载和环境下的使用寿命。

    总结和推荐


    总体而言,L12系列微线性执行器凭借其卓越的性能、灵活的配置选项和广泛的适用性,是一个非常值得推荐的产品。其紧凑设计、高效能和易安装性使其成为许多应用场景的理想选择。强烈推荐给需要高性能、低成本解决方案的用户。

L12-100-100-6-P参数

参数
电机类型 有刷电机
工艺 -
最大工作供电电压 -
功能 -
拓扑 -
功率 -
接口类型 -
电机类型 - AC,DC -
电压 - 负载 -
额定电流 -
最小工作供电电压 -
安装方式 导线安装
零件状态 在售

L12-100-100-6-P厂商介绍

Actuonix Motion Devices是一家专注于线性和旋转运动解决方案的公司,总部位于加拿大不列颠哥伦比亚省。公司主营产品包括线性执行器、伺服电机、步进电机和齿轮头等,广泛应用于工业自动化、医疗设备、机器人技术、****和消费电子产品等领域。

Actuonix Motion Devices的产品分类主要包括:
1. 线性执行器:提供精确的线性运动,适用于需要精确控制的应用。
2. 伺服电机:提供高扭矩和精确的速度控制,适用于需要高动态性能的应用。
3. 步进电机:提供精确的位置控制,适用于需要精确定位的应用。
4. 齿轮头:提供高扭矩和紧凑的尺寸,适用于需要高扭矩输出的应用。

Actuonix Motion Devices的优势在于:
1. 高性能:提供高扭矩、高速度和精确控制的产品。
2. 可靠性:产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 定制化:提供定制化的解决方案,满足客户的特定需求。
4. 技术支持:提供专业的技术支持和培训,帮助客户实现最佳的系统性能。

L12-100-100-6-P数据手册

厂牌 PDF简要描述 下载
ACTUONIX MOTION DEVICES 电机驱动器 ACTUONIX MOTION DEVICES L12-100-100-6-P L12-100-100-6-P数据手册

L12-100-100-6-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
