L12-30-50-6-R

产品分类: 电机驱动器
产品描述: 奥托尼克斯 电动缸 L12系列, 30mm 最大行程, 6V 直流 输入
供应商型号: 1808404
供应商: 欧时
标准整包数: 1
ACTUONIX MOTION DEVICES 电机驱动器 L12-30-50-6-R

L12-30-50-6-R概述

    电子元器件产品技术手册:Actuonix L12微型直线执行器

    1. 产品简介


    Actuonix Motion Devices推出的L系列微型直线执行器(例如L12)是小型化直线运动设备的重要创新。L12执行器将精密的齿轮传动系统与紧凑的设计结合在一起,旨在为机器人、玩具、遥控车辆、汽车、家用电器和工业自动化等领域提供高效且灵活的直线运动解决方案。相较于传统使用齿轮、电机、伺服和连杆的设计,L12提供了更为紧凑、简单控制的优势。

    2. 技术参数


    L12执行器的技术参数详细如下:
    - 齿轮比选项:50:1, 100:1, 210:1
    - 峰值功率点:17N @ 14mm/s(50:1),31N @ 7mm/s(100:1),62N @ 3.2mm/s(210:1)
    - 峰值效率点:10N @ 19mm/s(50:1),17N @ 10mm/s(100:1),36N @ 4.5mm/s(210:1)
    - 最大速度(空载):25mm/s(50:1),13mm/s(100:1),6.5mm/s(210:1)
    - 最大负载力(抬起):22N(50:1),42N(100:1),80N(210:1)
    - 反驱动力(静止):12N(50:1),22N(100:1),45N(210:1)
    - 行程选项:10mm, 30mm, 50mm, 100mm
    - 质量:28g, 34g, 40g, 56g(对应不同齿轮比和行程长度)
    - 重复性:±0.1mm, ±0.2mm, ±0.3mm, ±0.5mm
    - 最大侧向负荷(伸展状态):50N, 40N, 30N, 15N
    - 闭合长度(孔到孔):62mm, 82mm, 102mm, 152mm
    - 电位计(负、正、比例):1kΩ±50%, 3kΩ±50%, 6kΩ±50%, 11kΩ±50%
    - 电压选项:6VDC, 12VDC
    - 最大输入电压:7.5V, 13.5V
    - 堵转电流:460mA(6VDC),246mA(12VDC)
    - 待机电流:7.2mA(6VDC),3.3mA(12VDC)
    - 操作温度范围:-10°C 至 +50°C
    - 电位计线性度:小于2.00%
    - 最大占空比:20%
    - 可闻噪声:55dB @ 45cm
    - 防护等级:IP-54
    - 机械背隙:0.2mm
    - 极限开关(最大漏电流):8uA
    - 最大静态力:200N

    3. 产品特点和优势


    L12微型直线执行器具有以下显著特点和优势:
    - 紧凑设计:体积小,占用空间少,易于集成到各种应用中。
    - 简单控制:通过标准RC接口即可实现控制,操作简便。
    - 低电压驱动:使用6V或12V直流电源,便于便携式设备的应用。
    - 双向推拉力相同:输出力保持一致,适合高精度应用。

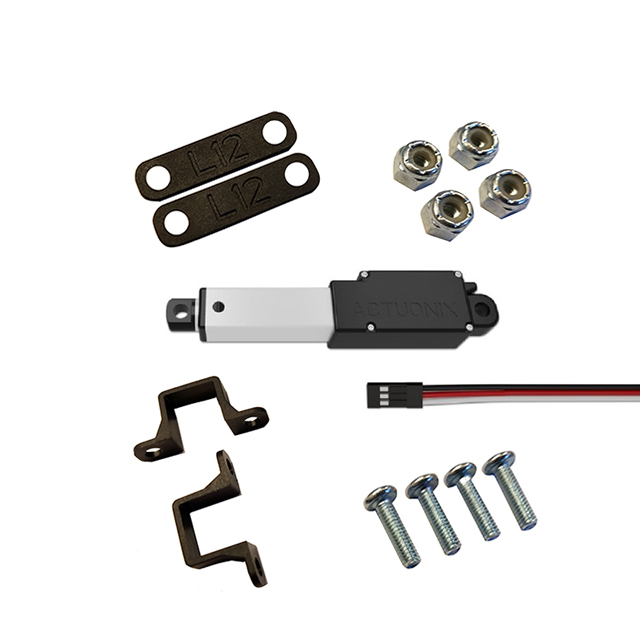

    - 安装方便:配备两个安装支架及紧固件,易于装配。

    4. 应用案例和使用建议


    L12执行器广泛应用于机器人、玩具、遥控车辆、汽车、家电和工业自动化等多个领域。例如,在遥控车项目中,L12可用于实现精细的转向和驱动控制;在家用电器中,它能提供平稳的直线运动。
    使用建议:
    - 根据具体应用需求选择合适的行程长度和齿轮比。
    - 在使用前需确保供电电压与型号相符,避免错误接线导致设备损坏。
    - 对于需要高精度位置反馈的应用,推荐使用带有电位计反馈信号(-P)的型号。

    5. 兼容性和支持


    L12执行器支持多种控制方式,如RC脉冲宽度调制(PWM)、模拟输入信号(0-5V/4-20mA)等,适用于各类工业控制和家庭自动化项目。Actuonix提供详细的在线文档和技术支持服务,包括定制化请求。

    6. 常见问题与解决方案


    - 问题:电机接反会导致设备损坏。
    - 解决方案:务必确保正确的接线顺序,建议使用万用表检测线路通断情况。

    - 问题:设备无法正常工作。
    - 解决方案:检查供电电压是否符合要求,确认所有连接均无误。

    7. 总结和推荐


    综上所述,Actuonix L12微型直线执行器凭借其紧凑的设计、高效的性能和多样的应用能力,在众多领域展现出卓越的表现。对于需要精确控制和小型化运动解决方案的用户来说,L12是一个非常值得推荐的选择。

L12-30-50-6-R参数

参数
功率 -
最小工作供电电压 -
最大工作供电电压 -
拓扑 -
额定电流 -
工艺 -
电压 - 负载 -
接口类型 -
电机类型 - AC,DC -
电机类型 有刷电机
功能 -
安装方式 导线安装
包装方式 散装

L12-30-50-6-R厂商介绍

Actuonix Motion Devices是一家专注于线性和旋转运动解决方案的公司,总部位于加拿大不列颠哥伦比亚省。公司主营产品包括线性执行器、伺服电机、步进电机和齿轮头等,广泛应用于工业自动化、医疗设备、机器人技术、****和消费电子产品等领域。

Actuonix Motion Devices的产品分类主要包括:
1. 线性执行器:提供精确的线性运动,适用于需要精确控制的应用。
2. 伺服电机:提供高扭矩和精确的速度控制,适用于需要高动态性能的应用。
3. 步进电机:提供精确的位置控制,适用于需要精确定位的应用。
4. 齿轮头:提供高扭矩和紧凑的尺寸,适用于需要高扭矩输出的应用。

Actuonix Motion Devices的优势在于:
1. 高性能:提供高扭矩、高速度和精确控制的产品。
2. 可靠性:产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 定制化:提供定制化的解决方案,满足客户的特定需求。
4. 技术支持:提供专业的技术支持和培训,帮助客户实现最佳的系统性能。

L12-30-50-6-R数据手册

厂牌 PDF简要描述 下载
ACTUONIX MOTION DEVICES 电机驱动器 ACTUONIX MOTION DEVICES L12-30-50-6-R L12-30-50-6-R数据手册

L12-30-50-6-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 109.5084 ¥ 925.3456
10+ $ 106.4411 ¥ 899.4276
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 925.34
