DTL2525-12-01

产品分类: 其他线缆
厂牌: ESSENTRA
产品描述: Dual Twist-Lock
供应商型号: ET-3819529
供应商: 海外现货
标准整包数: 1
ESSENTRA 其他线缆 DTL2525-12-01

DTL2525-12-01概述

    电子元器件产品技术手册解析

    产品简介

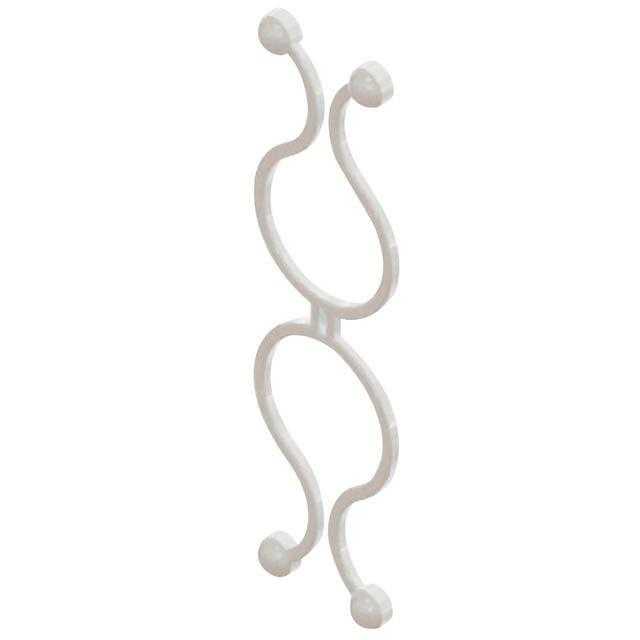

    本产品为DUAL TWIST-LOCK型电子元器件,适用于多种连接应用场合。它采用NYLON 6/6材料制成,具有良好的机械强度和电气绝缘性能。DUAL TWIST-LOCK型电子元器件广泛应用于电气工程、汽车工业、航空航天及通信等领域,用于实现电路板上的组件间的稳固连接和绝缘隔离。

    技术参数


    - 材料:NYLON 6/6 UL94V-2(RMS-01)
    - 颜色:自然色
    - 尺寸范围:
    - DTL2525系列:
    - A(束直径):0.20 - 0.30英寸(5.08 - 7.62毫米)
    - B(中心间距):0.25英寸(6.35毫米)
    - C(束到束的距离):1.92英寸(48.77毫米)
    - D(参考中心距):0.50英寸(12.7毫米)
    - E(整体长度):1.92英寸(48.77毫米)
    - DTL3535系列:
    - A(束直径):0.30 - 0.40英寸(7.62 - 10.16毫米)
    - B(中心间距):0.25英寸(6.35毫米)
    - C(束到束的距离):2.18英寸(55.37毫米)
    - D(参考中心距):0.60英寸(15.24毫米)
    - E(整体长度):2.18英寸(55.37毫米)
    - DTL4545系列:
    - A(束直径):0.40 - 0.50英寸(10.16 - 12.7毫米)
    - B(中心间距):0.25英寸(6.35毫米)
    - C(束到束的距离):2.42英寸(61.47毫米)
    - D(参考中心距):0.70英寸(17.78毫米)
    - E(整体长度):2.42英寸(61.47毫米)
    - DTL5555系列:
    - A(束直径):0.50 - 0.60英寸(12.7 - 15.24毫米)
    - B(中心间距):0.25英寸(6.35毫米)
    - C(束到束的距离):2.65英寸(67.31毫米)
    - D(参考中心距):0.80英寸(20.32毫米)
    - E(整体长度):2.65英寸(67.31毫米)
    - DTL6565系列:
    - A(束直径):0.60 - 0.70英寸(15.24 - 17.79毫米)
    - B(中心间距):0.25英寸(6.35毫米)
    - C(束到束的距离):2.88英寸(73.15毫米)
    - D(参考中心距):0.90英寸(22.86毫米)
    - E(整体长度):2.88英寸(73.15毫米)
    - DTL7575系列:
    - A(束直径):0.70 - 0.80英寸(17.79 - 20.32毫米)
    - B(中心间距):0.25英寸(6.35毫米)
    - C(束到束的距离):3.10英寸(78.74毫米)
    - D(参考中心距):1.00英寸(25.4毫米)
    - E(整体长度):3.10英寸(78.74毫米)

    产品特点和优势


    DUAL TWIST-LOCK型电子元器件具备以下特点和优势:
    - 卓越的机械强度:材料为NYLON 6/6,具有很高的机械强度和抗拉性能,适合各种严苛的工作环境。
    - 优良的电气绝缘性能:能够有效隔绝不同电位的导体,提高电路的安全性和可靠性。
    - 多样化的尺寸选择:提供多种型号的尺寸选择,以满足不同应用场合的需求。
    - 易于安装和拆卸:通过扭锁机制,确保连接的稳定性且便于维修。

    应用案例和使用建议


    此产品适用于各类需要可靠连接和电气绝缘的应用场景。例如,在电气工程领域,可用于控制面板和配电箱内的电线连接;在汽车工业中,可用于车身内部线路连接,确保线路稳定安全;在航空航天领域,可用于复杂系统的内部线路连接,保障系统正常运行。使用时应注意根据具体应用选择合适的型号,并确保正确的安装和接线方式,以达到最佳效果。

    兼容性和支持


    - 兼容性:DUAL TWIST-LOCK型电子元器件可与其他标准接口兼容,方便集成到现有系统中。
    - 支持和服务:Richco公司提供全方位的技术支持和服务,包括产品咨询、技术支持、售后维护等,以确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q: 材料是否可更换?
    - A: 可以,可选择UL94V-0等级材料(RMS-19),需特别订购。

    - Q: 安装过程中发现松动怎么办?
    - A: 检查安装过程中的紧固力度,必要时重新调整或更换产品。

    - Q: 是否有库存?
    - A: 请联系销售部门确认具体库存情况。

    总结和推荐


    DUAL TWIST-LOCK型电子元器件凭借其优良的机械强度、电气绝缘性能以及多样化的设计,广泛适用于各种工业应用场合。该产品不仅性能稳定可靠,而且易于安装和维护,是众多行业客户的首选产品。强烈推荐使用此款电子元器件,以确保您的设备性能和使用寿命。

DTL2525-12-01参数

参数
长*宽*高 61.47mm(高度)
零件状态 在售

DTL2525-12-01厂商介绍

ESSENTRA是一家全球性的公司,专注于提供创新的包装解决方案。它的主营产品包括:

1. 包装材料:提供各种包装材料,如纸张、塑料等,用于保护和展示产品。

2. 标签和包装:生产各种标签和包装产品,用于品牌识别和产品信息传递。

3. 特种包装:为特定行业如医疗、食品等提供定制化的特种包装解决方案。

4. 印刷服务:提供高质量的印刷服务,包括数字印刷和传统印刷技术。

ESSENTRA的优势在于:

- 创新能力:不断研发新技术和产品,以满足市场的变化和客户的需求。

- 全球网络:拥有广泛的全球业务网络,能够快速响应不同地区的客户需求。

- 定制服务:提供个性化的定制服务,帮助客户实现品牌差异化。

- 质量控制:严格的质量控制流程,确保产品的高标准和可靠性。

- 环保意识:致力于可持续发展,提供环保的包装解决方案,减少对环境的影响。

DTL2525-12-01数据手册

厂牌 PDF简要描述 下载
ESSENTRA 其他线缆 ESSENTRA DTL2525-12-01 DTL2525-12-01数据手册

DTL2525-12-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
