KBU2510

产品分类: 整流二极管/整流桥
产品描述: 1KV 400A 10μA 12.5A KBU
供应商型号: 14M-KBU2510 KBU/RS-6
供应商: 云汉优选
标准整包数: 1

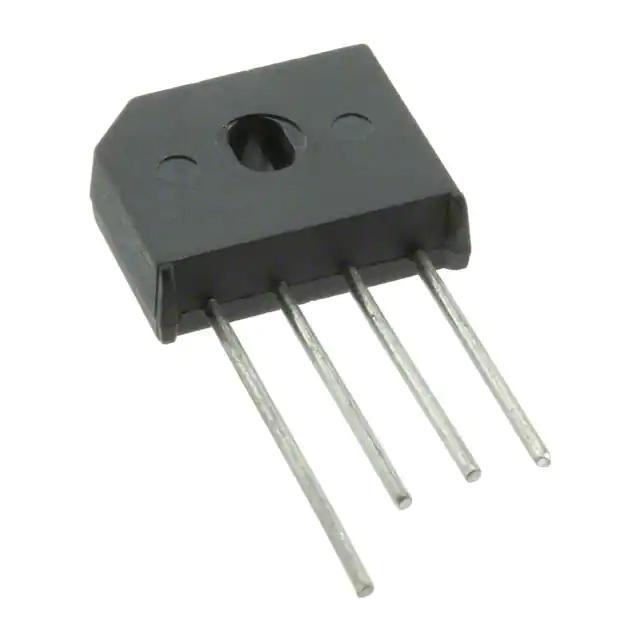

YANGJIE/扬州扬杰电子 整流二极管/整流桥 KBU2510

KBU2510概述

    桥式整流器技术手册概述

    产品简介


    KBU25005 至 KBU2510 系列桥式整流器是专为交流到直流(AC/DC)全波整流设计的电子元器件。这些产品广泛应用于开关电源、家用电器、办公设备及工业自动化系统等领域。其主要功能是将交流电转换为稳定的直流电,确保各种电子设备能够正常运行。其紧凑的设计和卓越的电气性能使其成为高性能电源管理的理想选择。

    技术参数


    | 参数 | 符号 | 单位 | KBU25005 | KBU2501 | KBU2502 | KBU2504 | KBU2506 | KBU2508 | KBU2510 |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
    | 非重复浪涌正向电流 | IFSM | A | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
    | 结温 | Tj | ℃ | -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150|
    | 储存温度 | Tstg | ℃ | -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150|
    | 最高瞬间正向电压降 | VF | V | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
    | 最大直流反向电流 | IRRM | μA | 10 | 10 | 10 | 10 | 10 | 10 | 10 |

    产品特点和优势


    - UL认证:UL认可文件编号为E230084,表明其符合严格的国际安全标准。
    - 高性能:具备高浪涌电流能力,适用于苛刻的工作环境。
    - 耐热性:锡焊温度可达275°C,适应焊接工艺要求。
    - 环保设计:采用符合RoHS标准的材料制造,适合绿色电子产品生产。
    - 广泛的温度范围:工作温度范围宽广,可承受极端条件下的使用。

    应用案例和使用建议


    KBU25005 至 KBU2510 可用于多种场合,例如家庭电器的整流电路或工业自动化系统的供电模块。建议根据实际负载需求选择合适的型号。安装时应确保良好的散热条件,避免因过热导致性能下降。此外,在设计PCB布局时,需注意引脚间的距离以减少干扰。

    兼容性和支持


    此系列产品包装为KBU形式,与主流电路板具有良好的兼容性。公司提供全面的技术支持服务,包括产品选型指导、样品申请和技术文档下载。客户可以通过访问官方网站 http://www.21yangjie.com 获取更多信息。

    常见问题与解决方案


    - 问题1:如何判断桥式整流器是否损坏?
    - 解答:可通过测量输出电压来检查;若无预期电压,则可能已损坏。
    - 问题2:为什么需要加装散热片?
    - 解答:长时间大功率运行会导致器件发热严重,加装散热片有助于提高使用寿命。

    总结和推荐


    综上所述,KBU25005 至 KBU2510 系列桥式整流器凭借其优异的技术参数、可靠的质量保证以及多样化应用场景脱颖而出。对于寻求高效能、低成本解决方案的企业和个人而言,这是一个值得信赖的选择。因此,我们强烈推荐这款产品作为您的首选方案之一。

KBU2510参数

参数
反向恢复时间 -
正向浪涌电流 400A
配置 -
If - 正向电流 12.5A
Ir - 反向电流 10μA
Vr-反向电压 1KV
通用封装 KBU

KBU2510厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

KBU2510数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 KBU2510 KBU2510数据手册

KBU2510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.17
50+ ¥ 2.0925
100+ ¥ 2.015
400+ ¥ 1.86
库存: 100
起订量: 10 增量: 400
交货地:
最小起订量为:10
合计: ¥ 21.7
