DTC144EUA

产品分类: 三极管(BJT)
产品描述: 1个NPN-预偏置 500nA 100mA SOT-323
供应商型号: 15M-DTC144EUA SOT-323
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 三极管(BJT) DTC144EUA

DTC144EUA概述

    # 数字晶体管(内置电阻)技术手册:DTC144EUA

    产品简介


    DTC144EUA是一款数字晶体管(内置电阻),由扬州阳捷电子科技有限公司制造。该产品主要用于需要高性能和可靠性场合下的自动插入装配。它适用于各种电路配置,特别是在要求小型化、高效率的应用中表现尤为出色。此外,其内置的偏置电阻允许用户配置逆变电路而无需连接外部输入电阻。

    技术参数


    机械数据

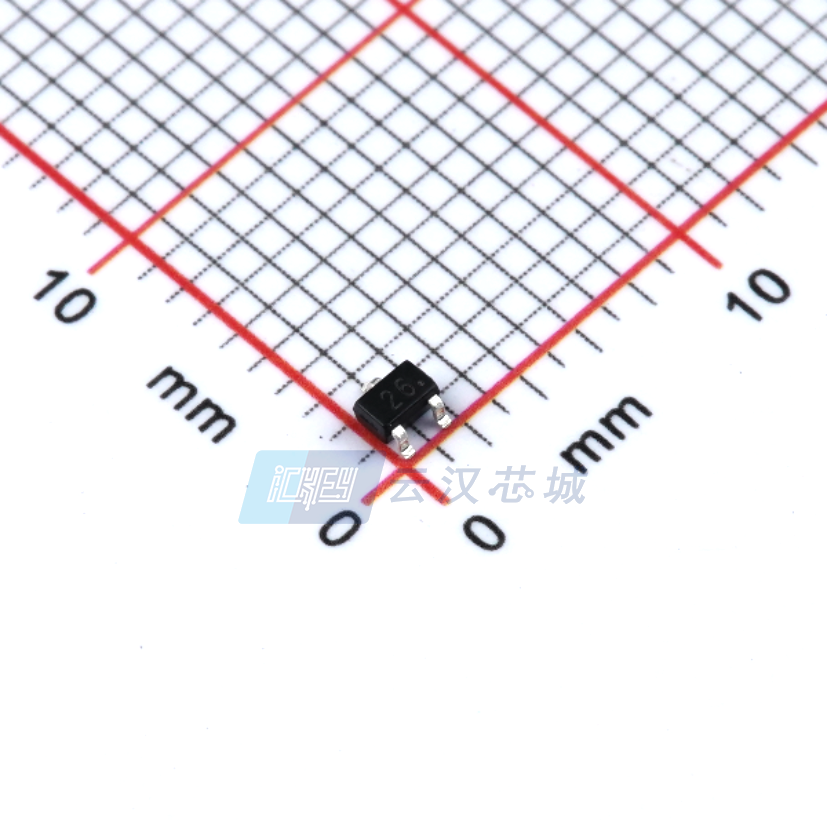

    - 封装: SOT-323
    - 引脚: 锡镀引脚,符合J-STD-002和JESD22-B102标准
    - 标记: 26
    最大额定值
    - 供电电压: \(V{CC}\) = 50 V
    - 输入电压: \(V{IN}\) = -10 至 +40 V
    - 集电极电流: \(IC\) = 100 mA
    - 功率耗散: \(PD\) = 200 mW
    - 结温: \(Tj\) = 150 °C
    - 存储温度: \(T{stg}\) = -55 至 +150 °C
    电气特性
    - 输入电压
    - \(VI(off)\): 0.3 V (\(V{CC}\)=5V, \(Io\)=100μA)
    - \(VI(on)\): 3 V (\(Vo\)=0.3V, \(Io\)=2mA)
    - 输出电压
    - \(VO(on)\): 0.3 V (\(Io/Ii\)=10mA/0.5mA)
    - 输入电流
    - \(II\): 0.18 mA (\(VI\)=5V)
    - 输出电流
    - \(IO(off)\): 0.5 μA (\(V{CC}\)=50V, \(Vi\)=0)
    - 直流电流增益
    - \(GI\): 68 (\(Vo\)=5V, \(Io\)=5mA)
    - 输入电阻
    - \(R1\): 32.9 kΩ至61.1 kΩ
    - 电阻比
    - \(R2/R1\): 0.8至1.2
    - 转换频率
    - \(fT\): 250 MHz (\(Vo\)=10V, \(Io\)=5mA, \(f\)=100MHz)

    产品特点和优势


    DTC144EUA具有以下显著特点和优势:
    - 阻燃材料: 环氧树脂达到UL-94 V-0级阻燃等级,保证产品的安全性和可靠性。
    - 低潮湿度敏感度: 潮湿敏感度级别为1,适合大多数电子组装环境。
    - 内置偏置电阻: 允许用户配置逆变电路,简化电路设计并减少外部元件数量。
    - 表面贴装封装: 尺寸小巧,易于自动化插件安装,提高生产效率。
    - NPN型结构: 适用于广泛的应用场合。

    应用案例和使用建议


    DTC144EUA广泛应用于各种电子产品中,例如消费类电子设备、工业控制系统、汽车电子等领域。其内置的偏置电阻使其在逆变电路和其他类似应用中非常实用。为了确保最佳性能,建议在使用时遵循手册中的技术参数和电气特性。对于复杂应用,可以考虑使用多级逆变电路来进一步提升性能。

    兼容性和支持


    DTC144EUA采用标准的SOT-323封装,易于与其他SOT-323封装的器件进行互换。公司提供详细的技术支持和服务,包括产品规格更新和技术咨询。如有任何疑问,可通过公司官网或联系当地销售办事处获取帮助。

    常见问题与解决方案


    常见问题
    1. 电源电压超出最大额定值
    2. 输入电压过高导致损坏
    3. 输出电流不稳定
    解决方案
    1. 确保电源电压不超过最大额定值50V。
    2. 控制输入电压在安全范围内(-10至+40V)。
    3. 检查负载条件,避免输出电流超过100mA。

    总结和推荐


    综上所述,DTC144EUA凭借其紧凑的设计、出色的电气特性和内置偏置电阻,在各类应用中表现出色。其易于集成的特点使其成为许多工程师的理想选择。如果您的项目需要一款高效可靠的数字晶体管,我们强烈推荐使用DTC144EUA。

DTC144EUA参数

参数
集电极电流 100mA
配置 -
最大集电极发射极饱和电压 -
VCEO-集电极-发射极最大电压 -
最大功率耗散 -
VCBO-最大集电极基极电压 -
晶体管类型 1个NPN-预偏置
集电极截止电流 500nA
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
通用封装 SOT-323
