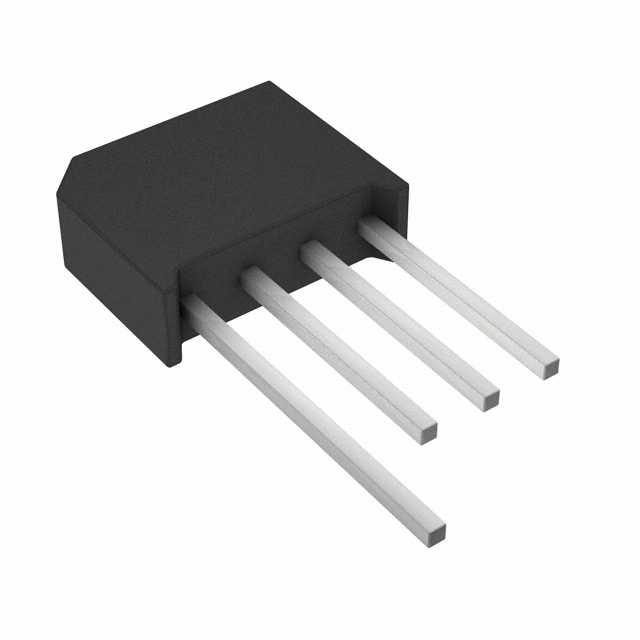

KBL608

产品分类: 整流二极管/整流桥
产品描述: 800V 135A 10μA 3A
供应商型号: 14M-KBL608 KBL/RS-4L
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 KBL608

KBL608概述

    KBL6005-KBL610 桥式整流器技术手册

    产品简介


    KBL6005 至 KBL610 是一款桥式整流器(Bridge Rectifiers),适用于各种交流/直流转换应用。这些器件设计用于印刷电路板,并具有高浪涌电流能力。它们的主要应用领域包括开关电源、家用电器、办公设备和工业自动化系统。

    技术参数


    | 参数 | 符号 | 单位 | KBL6005 | KBL601 | KBL602 | KBL604 | KBL606 | KBL608 | KBL610 |
    | : | : | : | : | : | : | : | : | : | : |
    | 重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 6 |
    | 非重复浪涌正向电流 | IFSM | A | 135 |
    | 热阻抗 | RθJ-A | ℃/W | 19 |
    | 存储温度范围 | Tstg | ℃ | -55 ~ +150 |
    | 结温范围 | Tj | ℃ | -55 ~ +150 |

    产品特点和优势


    1. UL 认证:具有 UL 认证,编号为 E230084,确保产品的安全性和可靠性。
    2. 高浪涌电流能力:可以承受高达 135A 的非重复浪涌正向电流,适合在瞬态条件下保持稳定。
    3. RoHS 合规:符合 RoHS 规范,无铅且环保。
    4. 热管理能力强:具有较低的热阻抗,保证器件在高温环境下的稳定性。
    5. 易于安装:采用锡镀引脚,可焊接且符合 J-STD-002 和 JESD22-B102 标准。

    应用案例和使用建议


    - 家用电器:用于家电中的整流模块,如微波炉、冰箱等。
    - 工业自动化:适用于工业控制系统中的电源转换。
    - 建议:在使用时应注意散热问题,特别是高功率应用时,应使用适当的散热片以确保温度不超过 150℃。

    兼容性和支持


    - 兼容性:KBL6005-KBL610 可与其他标准的电子元件配合使用,适用于大多数印刷电路板。
    - 支持和服务:制造商提供详细的技术支持文档,并可通过官方网站获取更多帮助。

    常见问题与解决方案


    1. 问题:长时间使用后温度过高。
    - 解决方案:增加散热片,改善散热条件,确保工作温度在安全范围内。

    2. 问题:输出电流不稳定。
    - 解决方案:检查输入电压和负载情况,确保电压和电流在规定的范围内。

    总结和推荐


    KBL6005-KBL610 桥式整流器是一款可靠、高效的电子元件,适用于多种应用场景。其优异的浪涌电流能力和出色的热管理使其成为高性能电源解决方案的理想选择。因此,强烈推荐在需要高效能整流的应用中使用这款产品。

KBL608参数

参数
正向浪涌电流 135A
配置 -
If - 正向电流 3A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
零件状态 在售
包装方式 散装

KBL608厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

KBL608数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 KBL608 KBL608数据手册

KBL608封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 1.2089
75+ ¥ 1.1657
150+ ¥ 1.1226
500+ ¥ 1.0362
库存: 5224
起订量: 15 增量: 500
交货地:
最小起订量为:15
合计: ¥ 18.13
直接购买
加入购物车
