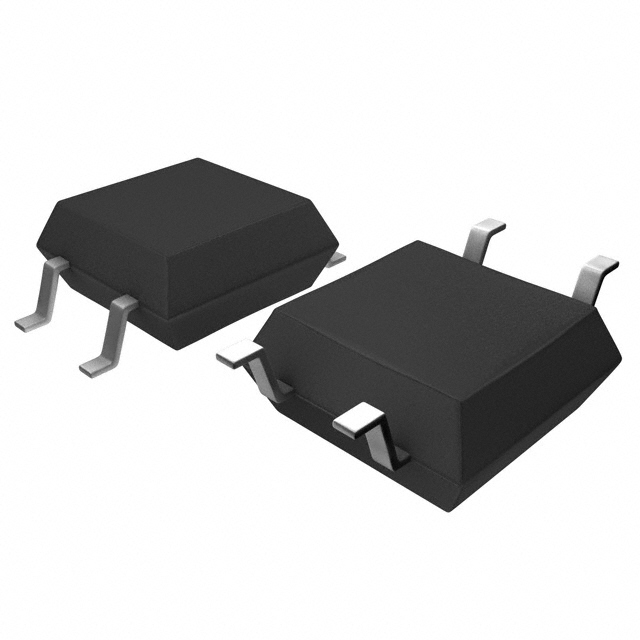

DB156S

产品分类: 整流二极管/整流桥
产品描述: 800V 60A 5μA 700mA DBS 贴片安装
供应商型号: 14M-DB156S DBS/SDB-1
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 DB156S

DB156S概述


    产品简介


    桥式整流器 (Bridge Rectifiers) 是一种用于将交流电转换为直流电的关键电子元件。本系列产品型号涵盖DB151S至DB157S,适用于广泛的工业应用。这些器件的主要功能是在交流电源下进行全波整流,广泛应用于开关电源(SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备和通信设备等领域。

    技术参数


    以下列出了桥式整流器DB151S至DB157S的技术规格和性能参数:
    | 参数名称 | 符号 | 单位 | DB151S | DB152S | DB153S | DB154S | DB155S | DB156S | DB157S |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 | VRMS | V | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流(60Hz正弦波,电阻负载,Tc=126℃) | IO | A | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
    | 前向浪涌电流(非重复性,60Hz半正弦波,1周期,Tj=25℃) | IFSM | A | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
    | 前向浪涌电流(非重复性,1ms方波,1周期,Tj=25℃) A | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
    | 电流平方时间(1ms≤t≤8.3ms,Tj=25℃,每个二极管的额定值) | It | A²s | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 |
    | 存储温度范围 | Tstg | ℃ | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 |
    | 结温范围 | Tj | ℃ | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 |

    产品特点和优势


    DB151S至DB157S系列桥式整流器具备以下特点和优势:
    1. UL认证:获得UL认证,确保产品质量和安全。
    2. 玻璃钝化芯片结:提高耐久性和稳定性。
    3. 自动化贴装:适合自动化生产线,提高生产效率。
    4. 高浪涌电流能力:可以承受高浪涌电流,增加设备的可靠性。
    5. 符合MSL等级1:符合J-STD-020标准,峰值温度可达260°C。

    应用案例和使用建议


    这些桥式整流器广泛应用于多种场景,如SMPS(开关电源)、照明镇流器、适配器、电池充电器等。在选择使用时,建议根据具体的应用环境和要求选择合适的型号,如根据所需的电压和电流进行选型。

    兼容性和支持


    这些桥式整流器具有良好的兼容性,可以与各种常见的电子设备和电路板兼容。制造商提供了详细的技术支持和售后服务,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:浪涌电流过高导致损坏
    - 解决方案:确保电路设计能够承受预期的浪涌电流,并适当选择合适的型号。
    2. 问题:温度范围不合适
    - 解决方案:根据实际使用环境选择合适的温度范围的型号。
    3. 问题:存储和运输过程中的保护不足
    - 解决方案:确保按照制造商的建议进行储存和运输。

    总结和推荐


    DB151S至DB157S系列桥式整流器凭借其可靠的设计和广泛的应用范围,非常适合于各种工业应用。它们在高温、高电流环境下表现出色,且易于集成到自动化生产线中。因此,我们强烈推荐这些产品用于需要高性能、高可靠性的应用场合。

DB156S参数

参数
正向浪涌电流 60A
配置 -
If - 正向电流 700mA
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 -
通用封装 DBS
安装方式 贴片安装

DB156S厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

DB156S数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 DB156S DB156S数据手册

DB156S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ ¥ 0.3003
300+ ¥ 0.2896
600+ ¥ 0.2789
1500+ ¥ 0.2574
库存: 1641
起订量: 60 增量: 1500
交货地:
最小起订量为:60
合计: ¥ 18.01
直接购买
加入购物车
