BZX584B9V1Q

产品分类: 齐纳(稳压)二极管
产品描述: 6μA 8.92V 100Ω SOD-523
供应商型号: BZX584B9V1Q
供应商: 期货订购
标准整包数: 8000
YANGJIE/扬州扬杰电子 齐纳(稳压)二极管 BZX584B9V1Q

BZX584B9V1Q概述

    # 小信号齐纳二极管技术手册

    产品简介


    本手册介绍的是小信号齐纳二极管系列,涵盖型号为BZX584B3V6Q至BZX584B36VQ的产品。这类二极管主要用于电压调节,在消费电子、工业控制、汽车电子等领域有着广泛的应用。

    技术参数


    以下是BZX584B系列小信号齐纳二极管的主要技术规格:
    电气特性(Ta=25℃)
    | Type Number | Vz (V) | Zzt (Ω) | Zzk (Ω) | IR (μA) | Izt (mA) | Izk (mA) | IZTC (mV/℃) |

    | BZX584B3V6Q | 3.6 | 90 | 5 | 600 | 5 | 90 | 1.0 |
    | BZX584B3V9Q | 3.9 | 90 | 5 | 600 | 5 | 90 | 1.0 |
    | BZX584B4V3Q | 4.3 | 90 | 5 | 600 | 5 | 90 | 1.0 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    | BZX584B36VQ | 36 | 90 | 5 | 350 | 2 | 90 | 0.5 |
    最大额定值
    | 参数 | 符号 | 单位 | 值 |
    ||
    | 功率耗散 | PD | mW | 200 |
    | 存储温度范围 | Tstg | ℃ | -55~+150 |
    | 结温 | TJ | ℃ | -55~+150 |
    | 最大调节电流 | IZM | mA | PD/Vz |
    | 最大正向电压 | VF | V | 0.9 |
    | 热阻(结到空气)| RθJA | ℃/W | 625 |

    产品特点和优势


    产品特点
    - 阻燃性:环氧树脂符合UL-94 V-0阻燃等级且无卤素。
    - 湿度敏感性低:湿敏级别为1级。
    - 宽泛的齐纳电压:齐纳电压范围为3.6V至36V。
    - 高精度:齐纳电压公差约±2%。
    - 车规认证:带后缀“Q”的产品已通过AEC-Q101认证。
    优势
    - 高性能:卓越的电气特性和稳定性,适用于各类电路。
    - 广泛应用:适合用于多种电压调节场景。
    - 环保材料:采用无卤素的环保材料,符合RoHS标准。

    应用案例和使用建议


    应用案例
    1. 通用调节功能:在电源管理、LED驱动、稳压电路中进行电压调节。
    2. 汽车电子:适用于汽车内部的电源管理和保护电路。
    3. 工业控制:在工业自动化控制系统中提供稳定的电压参考。
    使用建议
    - 选型时需考虑应用场景和电压需求,选择合适的齐纳电压值。
    - 确保散热良好,避免过热导致损坏。
    - 合理布局电路板,减小寄生电容的影响。

    兼容性和支持


    - 兼容性:本产品具有广泛的适用性,可与其他标准电子元器件配合使用。
    - 厂商支持:由Yangzhou Yangjie Electronic Technology Co., Ltd. 提供技术支持和售后服务。

    常见问题与解决方案


    1. 问题:功率耗散过高
    - 解决方案:检查电路设计,确保功耗不超过最大额定值,必要时添加散热片。
    2. 问题:温度过高
    - 解决方案:适当增加散热措施,如使用散热片或优化散热路径。
    3. 问题:电压不稳
    - 解决方案:检查输入电压和负载变化,确保齐纳二极管在正常工作范围内。

    总结和推荐


    综合评估
    BZX584B系列小信号齐纳二极管以其卓越的性能、广泛的应用范围和环保特性,在各种电压调节场合中表现出色。尤其适用于需要高精度电压调节的应用。
    推荐
    总体而言,BZX584B系列是值得信赖的选择。如果您需要在特定应用中实现精确稳定的电压调节,此系列产品将是理想之选。建议在设计阶段仔细评估需求,并结合上述使用建议,以充分发挥其性能优势。

BZX584B9V1Q参数

参数
Ir - 反向电流 6μA
最大齐纳阻抗 100Ω
电压容差 -
最大功率耗散 -
标称齐纳电压 8.92V
配置 -
最大功率 -

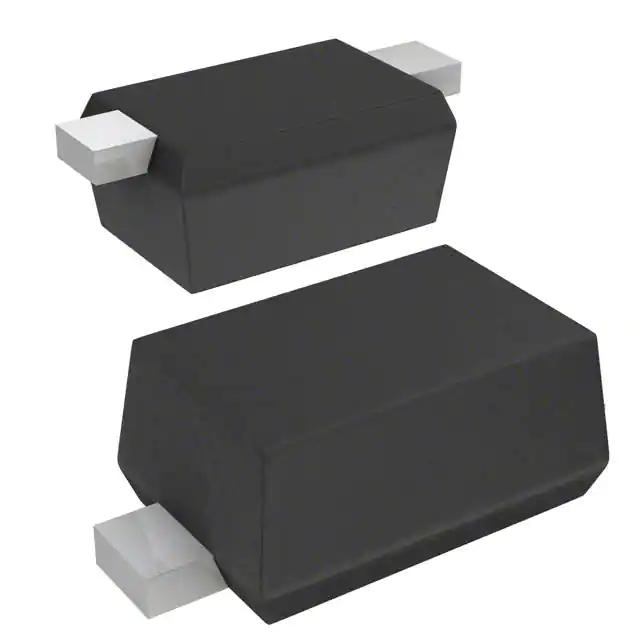

通用封装 SOD-523

BZX584B9V1Q厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

BZX584B9V1Q数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 齐纳(稳压)二极管 YANGJIE/扬州扬杰电子 BZX584B9V1Q BZX584B9V1Q数据手册

BZX584B9V1Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.1346
库存: 104000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 1076.8
