KBJ606

产品分类: 整流二极管/整流桥
产品描述: 600V 150A 5μA 3A 4KBJ 通孔安装
供应商型号: 14M-KBJ606
供应商: 云汉优选
标准整包数: 1

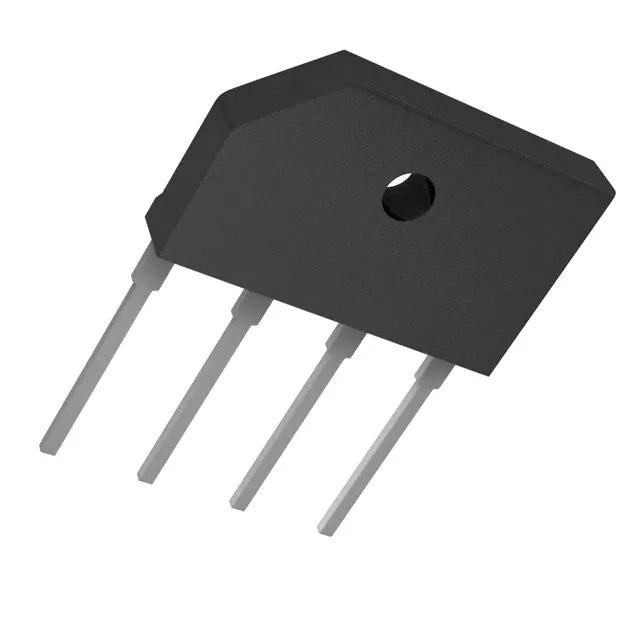

YANGJIE/扬州扬杰电子 整流二极管/整流桥 KBJ606

KBJ606概述

    KBJ6005 至 KBJ610 桥式整流器技术手册

    1. 产品简介


    KBJ6005 至 KBJ610 是由扬州扬杰电子科技有限公司生产的桥式整流器系列,适用于广泛的应用领域。该系列产品采用薄型单列直插式封装,具有高浪涌电流能力。它们在通用电源转换、家用电器、办公设备和工业自动化应用中表现优异。

    2. 技术参数


    | 参数 | 符号 | 单位 | KBJ6005 | KBJ601 | KBJ602 | KBJ604 | KBJ606 | KBJ608 | KBJ610 |
    ||
    | 反复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流(60Hz正弦波,电阻负载,带散热器) | IO | A | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 |
    | 平均整流输出电流(60Hz正弦波,电阻负载,无散热器) | IO | A | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 |
    | 非重复峰值正向电流(60Hz半正弦波,1个周期,Tj=25°C) | IFSM | A | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
    | 最大瞬时正向电压降每二极管 | VF | V | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
    | 最大直流反向电流(额定直流阻断电压下) | IRRM | μA | 5 | 5 | 5 | 5 | 5 | 5 | 5 |

    3. 产品特点和优势


    - UL 认证:具备 UL 认证,符合安全标准。
    - 高性能:具有高浪涌电流能力和优良的瞬时电流处理能力。
    - 环保:采用无铅焊接,符合 RoHS 标准。
    - 耐高温:储存温度范围宽,可在 -55°C 到 +150°C 的温度范围内正常工作。
    - 散热设计:带有散热器时,热阻低至 3.4°C/W,确保长时间稳定运行。

    4. 应用案例和使用建议


    应用案例:广泛应用于交流/直流桥式全波整流,用于开关电源、家用电器、办公设备和工业自动化系统中。
    使用建议:
    - 在需要高可靠性的场合,建议使用带散热器的设计。
    - 确保正确安装和连接,避免过热和短路风险。
    - 定期检查和维护,确保长期稳定性。

    5. 兼容性和支持


    - 兼容性:可与其他标准的交流/直流转换电路兼容。
    - 支持:公司提供详尽的技术文档和支持服务,包括故障排查指南和技术咨询。

    6. 常见问题与解决方案


    - 问题:瞬时反向电流过高。
    - 解决办法:确保设备安装正确,检查电路连接,必要时添加额外的保护措施。
    - 问题:温度过高导致性能下降。
    - 解决办法:安装散热器并确保良好的通风条件。

    7. 总结和推荐


    KBJ6005 至 KBJ610 系列桥式整流器凭借其卓越的性能和广泛的适用范围,在多种应用场合中表现出色。其高可靠性、良好散热设计和环保材料使其成为众多工程师的首选。我们强烈推荐这些产品在各种交流/直流转换应用中使用。

KBJ606参数

参数
正向浪涌电流 150A
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
通用封装 4KBJ
安装方式 通孔安装
应用等级 工业级

KBJ606厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

KBJ606数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 KBJ606 KBJ606数据手册

KBJ606封装设计

查看详情并下载
Symbol
Footprint
3D Model
