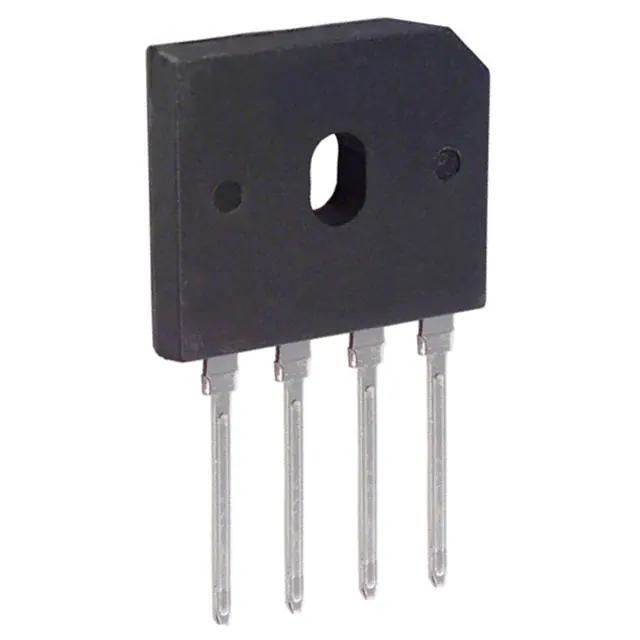

GBUL1506

产品分类: 整流二极管/整流桥
产品描述: 600V 220A 10μA 7.5A GBU
供应商型号: GBUL1506
供应商: 云汉优选
标准整包数: 1000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBUL1506

GBUL1506概述


    产品简介


    GBUL1506 至 GBUL1508 系列是由扬州扬杰电子科技有限公司生产的一款桥式整流器(Bridge Rectifier)。该产品特别适用于交流/直流(AC/DC)桥式全波整流电路,广泛应用于显示器、电视机、打印机、电源适配器、开关模式电源、音频设备及家用电器等领域。其独特之处在于其高浪涌电流承受能力、低正向电压降(VF)以及符合UL认证标准等特性,使其成为现代电子设备中不可或缺的元件。

    技术参数


    - 重复峰值反向电压(VRRM):GBUL1506型号为600V,GBUL1508型号为800V。
    - 平均整流输出电流:
    - 带散热器时,Tc=100°C,IO为15.0A。
    - 不带散热器时,Ta=25°C,IO为3.2A。
    - 浪涌非重复性正向电流(IFSM):220A(60Hz半正弦波,1个周期,Tj=25°C)。
    - 电流平方时间(I²t):1ms≤t≤8.3ms,Tj=25°C,每个二极管的额定值为200A²s。
    - 存储温度范围(Tstg):-55°C 至 +150°C。
    - 结温范围(Tj):-55°C 至 +150°C。
    - 介质强度:终端到外壳,在AC下1分钟内达到2.5kV。
    - 安装扭矩:推荐扭矩为5kg·cm,最大扭矩为8kg·cm。

    产品特点和优势


    - UL 认证:该系列产品已通过UL认证,编号为E230084,确保了产品的安全性和可靠性。
    - 适合PCB:专门设计用于印刷电路板(PCB),能够有效地整合到电子设备的设计中。
    - 高浪涌电流能力:能承受较大的瞬时电流冲击,增强了其在各种应用场景下的耐用性。
    - 低正向电压降(VF):这有助于减少能量损耗,提高系统效率。
    - 符合RoHS标准:无铅环保设计,符合RoHS标准,有利于环境保护。

    应用案例和使用建议


    - 显示器:可作为显示器电源整流环节的重要部件,保障图像处理系统的稳定运行。
    - 电视机:内置于电视机的电源模块中,负责将交流电转换成所需的直流电。
    - 打印机:在打印设备的电源供应模块中发挥作用,确保打印过程中的电流稳定。
    - 电源适配器:作为便携式设备的电源适配器的核心组件,提高充电效率。
    - 音频设备:可用于放大器等设备,保证音质输出的稳定性。
    使用建议:
    - 在安装过程中确保有足够的散热措施,特别是在不带散热器的情况下,因为不适当的温度会导致过热。
    - 遵循制造商推荐的扭矩值来紧固连接件,避免过紧或过松,从而影响产品的可靠性和使用寿命。

    兼容性和支持


    - 该系列桥式整流器与市场上主流的电子元件和设备具有良好的兼容性,适用于广泛的电子产品应用。
    - 厂商提供相关的技术支持服务,如有需要,可通过访问官网或联系最近的销售办公室获取进一步的帮助和支持。

    常见问题与解决方案


    1. 问题:如何判断GBUL1506至GBUL1508是否损坏?
    - 解决方法:测量整流器的正向和反向电阻,正常情况下,正向电阻应很小而反向电阻应很大。如果发现任何异常,则可能是该组件已经损坏。

    2. 问题:产品工作时发出噪音,应该如何处理?
    - 解决方法:首先检查安装是否稳固,其次确认是否过热,最后查看是否因负载过大造成。采取适当措施解决这些问题可以有效降低噪音。
    3. 问题:更换新的桥式整流器后发现输出电压偏低怎么办?
    - 解决方法:检查新安装的整流器是否正确安装,确认极性无误;再检测输入电压是否正常,输出滤波电容容量是否足够。

    总结和推荐


    综上所述,GBUL1506至GBUL1508桥式整流器凭借其卓越的技术参数和广泛的适用性,已经成为众多电子设备中不可或缺的关键部件。这些产品的高性能和可靠性使其成为电子制造企业值得信赖的选择。鉴于其出色的特性,我们强烈推荐此系列桥式整流器用于需要高可靠性和高性能的各类电子产品中。

GBUL1506参数

参数
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 220A
配置 -
If - 正向电流 7.5A
通用封装 GBU

GBUL1506厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBUL1506数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBUL1506 GBUL1506数据手册

GBUL1506封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.7238
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3723.8
