首页  >  产品百科  >  GBP406

GBP406

产品分类: 整流二极管/整流桥
产品描述: 600V 110A 5μA 2A
供应商型号: 14M-GBP406 GBP
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBP406

GBP406概述

    S-B220 系列桥式整流器产品技术手册

    产品简介


    S-B220系列是阳捷电子科技有限公司生产的一系列桥式整流器。这类电子元器件主要用于交流到直流的全波整流,适用于各种消费类电子产品如显示器、电视机、打印机、电源适配器、开关电源、音频设备及家用电器等领域。通过高效的整流能力,它们能够在不同的应用场景下提供稳定可靠的直流输出电压。

    技术参数


    以下是S-B220系列桥式整流器的主要技术参数:
    | 参数 | 符号 | 单位 | GBP4005 | GBP401 | GBP402 | GBP404 | GBP406 | GBP408 | GBP410 |
    ||
    | 重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
    | 峰值非重复正向电流 | IFSM | A | 110 | 110 | 110 | 110 | 110 | 110 | 110 |
    | 瞬时正向电压降 | VF | V | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
    | 最大瞬时反向电流 | IRRM | μA | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
    | 存储温度 | Tstg | ℃ | -55 | -55 | -55 | -55 | -55 | -55 | -55 |
    | 结温 | Tj | ℃ | -55 | -55 | -55 | -55 | -55 | -55 | -55 |
    | 热阻抗(结至环境) | RθJ-A | ℃/W | 47.0 | 47.0 | 47.0 | 47.0 | 47.0 | 47.0 | 47.0 |
    | 热阻抗(结至引脚) | RθJ-L | ℃/W | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 |

    产品特点和优势


    - 认证合规:UL认证,符合安全标准(文件编号E230084),确保在各种复杂环境下可靠工作。
    - 高浪涌电流能力:可以承受高浪涌电流(最大110A),适用于需要较大浪涌电流的应用场景。
    - 优异的热管理:具备良好的散热性能,热阻抗低,适合长时间高负载运行。
    - 环境适应性强:可承受极端环境温度,存储温度范围宽(-55℃至150℃)。

    应用案例和使用建议


    - 应用场景:在典型的AC/DC全波整流电路中,用于电源适配器、家用电器、显示器等场合。
    - 使用建议:
    - 需要选择适当的散热方式以提高可靠性,如铜质散热片。
    - 选择合适的安装位置,避免高温环境或直接暴露在太阳光下。
    - 在焊接过程中控制温度和时间,以确保焊接质量(最高焊接温度不超过275℃,持续时间不超过7秒)。

    兼容性和支持


    - 兼容性:S-B220系列桥式整流器设计紧凑,容易与其他标准元件集成,适用于多种PCB布局。
    - 支持和服务:制造商提供详细的安装和维护指南,帮助客户在使用过程中解决问题。

    常见问题与解决方案


    1. 问题:设备在工作时过热。
    - 解决方案:确保正确安装散热器,并保持设备周围环境通风良好。

    2. 问题:焊接过程中出现焊点不良。
    - 解决方案:严格控制焊接温度和时间,遵守J-STD-002和JESD22-B102标准。

    3. 问题:整流器输出电流不稳定。
    - 解决方案:检查负载电阻是否匹配,必要时调整为合适的工作条件。

    总结和推荐


    S-B220系列桥式整流器凭借其优秀的热管理和高可靠性,在广泛的应用场景中表现出色。适合用于需要大电流整流的场合,如电源适配器、家电等。综合考虑其稳定性和性价比,强烈推荐给需要高效率整流的项目。

GBP406参数

参数
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 110A
包装方式 管装

GBP406厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBP406数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBP406 GBP406数据手册

GBP406封装设计

查看详情并下载
Symbol
Footprint

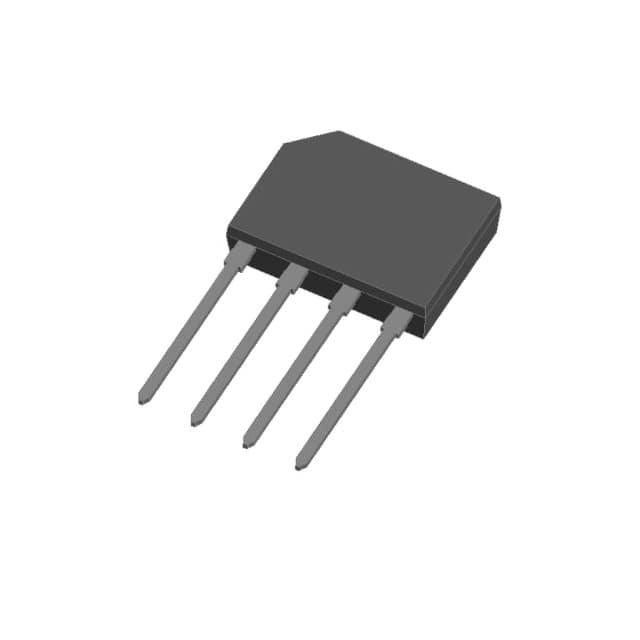

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 0.8316
150+ ¥ 0.8019
300+ ¥ 0.7722
600+ ¥ 0.7128
库存: 1456
起订量: 30 增量: 35
交货地:
最小起订量为:30
合计: ¥ 24.94
直接购买
加入购物车
