GR3K

产品分类: 整流二极管/整流桥
产品描述: 100A 500ns 5μA 3A SMC(DO-214AB) 贴片安装
供应商型号: GR3K
供应商: 云汉优选
标准整包数: 3000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GR3K

GR3K概述


    产品简介

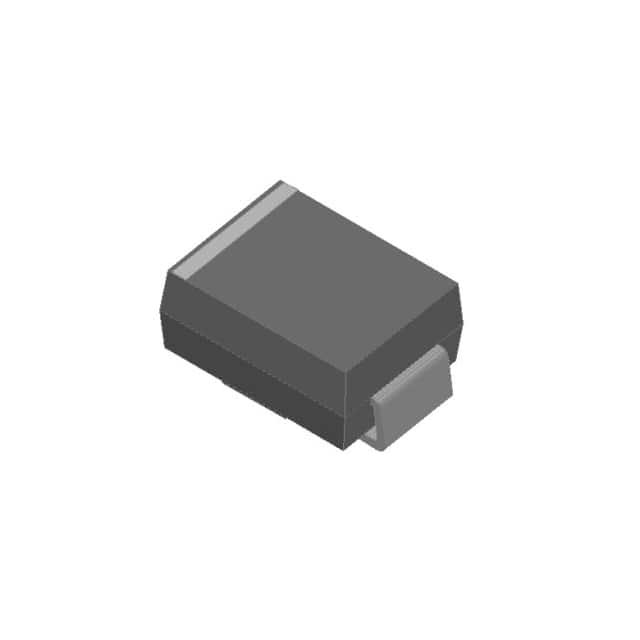

    表面贴装快速恢复整流二极管(Surface Mount Fast Recovery Rectifier Diode)
    本产品是专为高频率应用设计的快速恢复整流二极管。型号范围包括GR3A到GR3M,每个型号都具有不同的最大重复峰值反向电压(VRRM)。这些二极管适用于电源、逆变器、转换器等场合下的高频整流,也适用于消费类电子产品和通信设备中的自由轮转二极管。

    技术参数


    以下是GR3A至GR3M各型号的主要技术参数:
    | 参数 | 符号 | 单位 | GR3A | GR3B | GR3D | GR3G | GR3J | GR3K | GR3M |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大RMS电压 | VRMS | V | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 3.0 |
    | 前向浪涌电流(非重复性)| IFSM | A | 100 | 200
    | 电流平方时间 | I²t | A²s | 41.5 |
    | 存储温度 | Tstg | ℃ | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 |

    产品特点和优势


    - 低外形封装:适合自动化放置,减少生产成本。
    - 玻璃钝化芯片结:增加可靠性。
    - 高前向浪涌能力:能够承受短时的大电流冲击。
    - 快速反向恢复时间:提升高频工作的效率和稳定性。
    - 符合MSL等级1:耐热性能优越。

    应用案例和使用建议


    这些二极管适用于高频率的电源供应系统和电信设备中的整流环节。例如,在高频逆变器和转换器中作为关键组件,它们能够显著提高系统的稳定性和效率。在具体应用时,确保电路板上铜垫面积达到16mm×16mm,以优化散热效果。

    兼容性和支持


    本产品采用DO-214AB (SMC) 封装,与其他标准SMD设备高度兼容。制造商提供了详细的安装指南和技术支持,确保用户能够顺利集成到各类应用中。

    常见问题与解决方案


    - Q: 前向浪涌电流如何测量?
    - A: 使用10ms方波,电流循环1次,Tj=25℃ 条件下进行测试。
    - Q: 如何判断是否安装正确?
    - A: 色带标记阴极端,确保电路正确连接。
    - Q: 在高温环境下使用时注意事项?
    - A: 最高可承受150℃的结温,但为了保证长期稳定运行,建议不超过125℃。

    总结和推荐


    总体而言,这款快速恢复整流二极管在高频应用中表现出色,具备高效能和可靠性。它的主要优势在于快速恢复时间和高可靠性,非常适合需要高频整流的应用场景。对于寻求高性能、高可靠性的客户来说,这款产品是一个不错的选择。强烈推荐给需要高频整流应用的设计者和工程师们。

GR3K参数

参数
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 500ns
正向浪涌电流 100A
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GR3K厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GR3K数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GR3K GR3K数据手册
