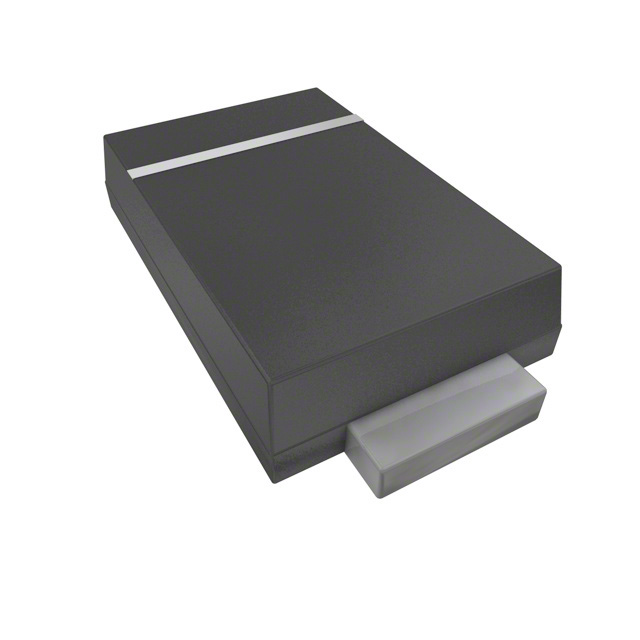

H1GFS

产品分类: 整流二极管/整流桥
产品描述: 30A 50ns 5μA 1A SMAF
供应商型号: H1GFS
供应商: 云汉优选
标准整包数: 3000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 H1GFS

H1GFS概述

    高效表面贴装整流器技术手册

    产品简介


    H1AFS至H1MFS系列高效表面贴装整流器是由扬州阳捷电子科技有限公司设计并生产的高品质电子元器件。该系列产品适用于高频率电源整流、逆变器、转换器及续流二极管的应用场景。这些整流器具有体积小、性能优越的特点,特别适合自动化生产和高可靠性要求的应用场合。

    技术参数


    - 封装类型: SMAF
    - 重复峰值反向电压(VRRM):
    - H1AFS: 50V
    - H1BFS: 100V
    - H1DFS: 200V
    - H1GFS: 400V
    - H1JFS: 600V
    - H1KFS: 800V
    - H1MFS: 1000V
    - 最大瞬时正向电压降(VF):
    - H1AFS: 1.0V (IFM=1.0A)
    - H1BFS: 1.3V (IFM=1.0A)
    - H1DFS: 1.7V (IFM=1.0A)
    - 最大瞬时反向恢复时间(trr):
    - H1AFS: 50ns (IF=0.5A, IR=1.0A, Irr=0.25A)
    - H1BFS: 75ns (IF=0.5A, IR=1.0A, Irr=0.25A)
    - 最大DC反向电流(IRRM):
    - Ta = 25°C: 5.0μA
    - Ta = 125°C: 100μA
    - 最高存储温度(Tstg)和最高结温(Tj):
    - -55°C ~ +150°C

    产品特点和优势


    1. 低轮廓封装:非常适合自动化贴装,提高生产效率。
    2. 玻璃钝化芯片结:有效防止环境因素对器件的影响,提升使用寿命。
    3. 高瞬态浪涌承受能力:可有效应对瞬态浪涌,提高系统的稳定性和可靠性。
    4. 超快反向恢复时间:有助于提高电路的高频性能和效率。
    5. 符合MSL等级1:满足J-STD-020标准,LF峰值温度可达260°C,确保在焊接过程中的可靠性能。

    应用案例和使用建议


    该系列整流器广泛应用于消费类电子产品和通信设备的高频率电源整流。例如,在一些高功率密度的电源转换模块中,这些整流器可以显著提高转换效率。建议在使用这些整流器时,采用适当的散热措施,以确保长期稳定运行。
    图1展示了Io-TL曲线,表明在不同的工作温度下,器件的输出电流特性。使用时,建议通过适当的设计,使热阻最小化,从而提高系统可靠性。

    兼容性和支持


    该系列整流器符合RoHS标准,无卤素,且与常见的表面贴装工艺兼容。制造商提供了详细的订购信息和包装规格,确保产品能够方便快捷地投入到生产中。此外,制造商还提供技术支持和售后服务,帮助客户解决问题。

    常见问题与解决方案


    1. 问题:瞬时反向恢复时间过长
    - 解决方法:检查电路板布局,确保良好的热管理和信号完整性。
    2. 问题:瞬时正向电压降过高
    - 解决方法:更换更高性能的器件型号,如H1DFS或更高型号。
    3. 问题:焊接后出现不良焊点
    - 解决方法:使用适当的焊接工艺和参数,确保焊接质量。

    总结和推荐


    H1AFS至H1MFS系列高效表面贴装整流器凭借其低轮廓封装、高瞬态浪涌承受能力和超快反向恢复时间等特点,在高频率电源整流和逆变器应用中表现出色。其优异的性能使其成为许多高性能电子产品和通信设备的理想选择。强烈推荐使用该系列整流器,特别是在需要高效率和可靠性的应用场景中。
    了解更多详细信息,请访问官方网站或联系当地销售办事处。

H1GFS参数

参数
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
通用封装 SMAF

H1GFS厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

H1GFS数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 H1GFS H1GFS数据手册

H1GFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.096
库存: 132000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 288
