GS3A

产品分类: 整流二极管/整流桥
产品描述: 100A 48ns 5μA 3A SMC(DO-214AB) 贴片安装
供应商型号: GS3A
供应商: 云汉优选
标准整包数: 3000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GS3A

GS3A概述

    GS3A-GS3M 系列表面贴装通用整流器技术手册

    1. 产品简介


    GS3A-GS3M 系列是扬州扬杰电子科技有限公司生产的表面贴装型通用整流器,主要用于电源供应、逆变器、转换器和自由轮二极管等领域。这些器件广泛应用于消费电子和电信行业。

    2. 技术参数


    以下是GS3A-GS3M系列产品的关键技术参数:
    - 最大重复峰值反向电压 (VRRM):50V (GS3A) 至 1000V (GS3M)
    - 最大有效值电压 (VRMS):35V (GS3A) 至 700V (GS3M)
    - 最大直流阻断电压 (VDC):50V (GS3A) 至 1000V (GS3M)
    - 平均整流输出电流 (IO):3.0A
    - 单个半正弦波峰值前向浪涌电流 (IFSM):100A (60Hz) 或 200A (1ms)
    - 存储温度范围 (Tstg):-55°C 至 +150°C
    - 结温范围 (Tj):-55°C 至 +150°C

    3. 产品特点和优势


    - 低轮廓封装:适合自动化装配。
    - 玻璃钝化芯片结:提供更好的电气性能。
    - 高前向浪涌能力:适用于高可靠性要求的应用。
    - 符合UL 94 V-0防火等级,满足RoHS标准,无卤素。

    4. 应用案例和使用建议


    - 应用案例:用于电源供应、逆变器、转换器和自由轮二极管。
    - 使用建议:确保电路设计考虑器件的最大重复峰值反向电压和最大有效值电压,以避免损坏。在高温环境下工作时,建议使用铜垫增加散热效果。

    5. 兼容性和支持


    - 兼容性:符合行业标准,适用于广泛的电路设计。
    - 支持:厂家提供技术支持和维修服务,可通过官网获取更多信息。

    6. 常见问题与解决方案


    - 问题1: 高温环境下器件性能下降。
    - 解决方案: 使用大面积铜垫增加散热,降低工作温度。
    - 问题2: 浪涌电流过高导致器件失效。
    - 解决方案: 设计时选择适当参数的器件,或在电路中添加浪涌吸收装置。

    7. 总结和推荐


    GS3A-GS3M系列表面贴装通用整流器凭借其高性能、高可靠性及广泛的应用范围,在市场上具有较强的竞争力。建议在需要高性能整流器的应用中优先考虑使用该系列产品。

GS3A参数

参数
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 48ns
正向浪涌电流 100A

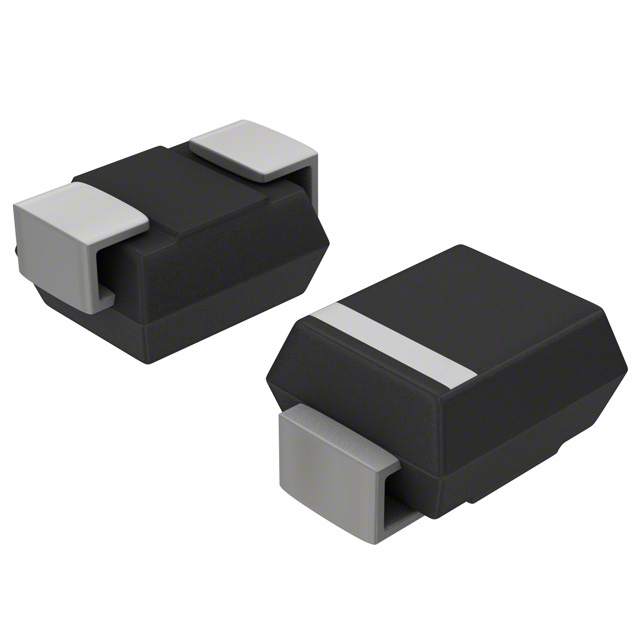

通用封装 SMC(DO-214AB)
安装方式 贴片安装

GS3A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GS3A数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GS3A GS3A数据手册

GS3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
