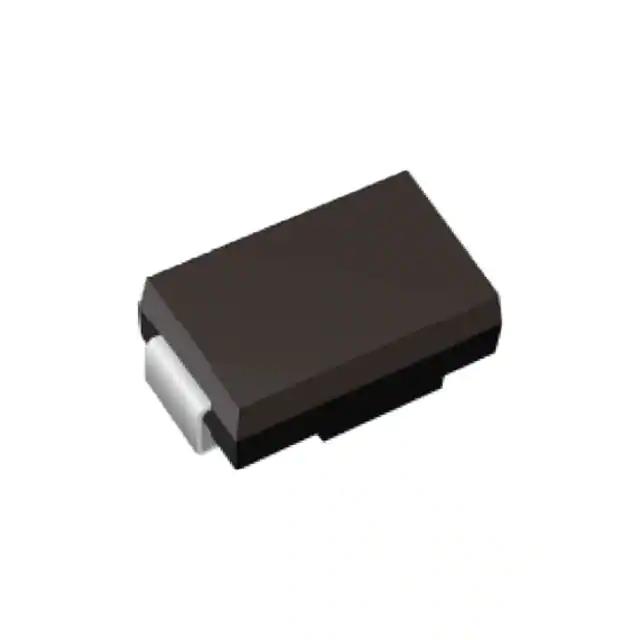

GS1B

产品分类: 整流二极管/整流桥
产品描述: 100V 30A 70ns 5μA 1A SMA(DO-214AC) 贴片安装
供应商型号: GS1B
供应商: 云汉优选
标准整包数: 5000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GS1B

GS1B概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称:GS1A 至 GS1M 表面贴装通用整流器
    产品类型:表面贴装二极管
    主要功能:用于电源整流、逆变器、转换器和自由轮二极管等应用场合。
    应用领域:
    - 消费类电子产品
    - 电信设备
    - 电源管理
    - 工业控制系统

    2. 技术参数


    额定参数:
    - 最大重复峰值反向电压 (VRRM): 50V 至 1000V
    - 最大有效值电压 (VRMS): 35V 至 700V
    - 最大直流阻挡电压 (VDC): 50V 至 1000V
    - 平均整流输出电流 @ 60Hz 正弦波,电阻负载 (IO): 1.0A
    - 峰值正向浪涌电流 (非重复性) @ 60Hz 半正弦波,1 周期,Tj=25°C: 30A
    - 峰值正向浪涌电流 (非重复性) @ 1ms 方波,1 周期,Tj=25°C: 60A
    - 瞬态电流 (I²t): 3.735A²s
    电学特性:
    - 最大瞬态正向电压降 (VF): 1.1V (IFM=1.0A)
    - 最大直流反向电流 (IR): 5μA (Tj=25°C), 100μA (Tj=125°C)
    存储温度 (Tstg): -55°C 至 +150°C
    热阻抗特性:
    - 典型热阻抗 RθJ-A: 70°C/W
    - 典型热阻抗 RθJ-L: 22°C/W
    - 典型热阻抗 RθJ-C: 20°C/W

    3. 产品特点和优势


    独特功能:
    - 低轮廓封装
    - 适用于自动化贴装
    - 玻璃钝化芯片结
    - 高瞬态浪涌能力
    - 符合 J-STD-020 的 MSL 级别 1,LF 最大峰值 260°C
    市场竞争力:
    - 在消费电子和电信设备领域的广泛应用
    - 高可靠性,适合高功率应用

    4. 应用案例和使用建议


    典型应用案例:
    - 电源管理模块
    - 变频器
    - 逆变器
    使用建议:
    - 在高电流应用中,确保散热良好,防止过热
    - 使用建议的焊盘布局,以保证良好的电气连接和热管理
    - 注意反向电压限制,避免过载

    5. 兼容性和支持


    兼容性:
    - 与 DO-214AC (SMA) 封装兼容
    - 符合 RoHS 和无卤素要求
    厂商支持:
    - 提供详细的安装和使用指南
    - 提供技术支持和售后服务

    6. 常见问题与解决方案


    常见问题:
    1. 过热问题
    - 解决方案:使用适当的散热设计和通风
    2. 电气参数不符合标准
    - 解决方案:检查焊接质量和接触不良情况
    3. 浪涌电流过大
    - 解决方案:使用外部保护电路,如保险丝或TVS二极管

    7. 总结和推荐


    综合评估:
    - GS1A 至 GS1M 系列表面贴装整流器具有低轮廓封装、高可靠性及广泛的应用范围,是消费电子和电信设备的理想选择。
    - 它们符合行业标准,提供卓越的电气性能和高耐浪涌能力。
    推荐使用:
    - 强烈推荐在需要高可靠性的电源管理和工业控制应用中使用此系列二极管。

GS1B参数

参数
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 100V
反向恢复时间 70ns
正向浪涌电流 30A
配置 -
通用封装 SMA(DO-214AC)
安装方式 贴片安装
