BZT52B5V6S

产品分类: 齐纳(稳压)二极管
产品描述: 100nA 5.6V 400Ω SOD-323
供应商型号: 31M-BZT52B5V6S
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 齐纳(稳压)二极管 BZT52B5V6S

BZT52B5V6S概述

    BZT52B系列齐纳二极管技术手册

    1. 产品简介


    BZT52B系列齐纳二极管是扬州扬杰电子科技有限公司推出的一种高可靠性电子元器件。这些齐纳二极管主要用于电压稳定和保护电路中的关键组件。它们具有非常尖锐的反向特性,低反向电流水平,适用于各种工业、消费电子及通信领域的应用。

    2. 技术参数


    以下为BZT52B系列齐纳二极管的关键技术参数:
    | 参数 | 符号 | 单位 | 值 |
    ||
    | 功率耗散 | PD | mW | 200 |
    | 存储温度范围 | Tstg | °C | -55~+150 |
    | 最大结温 | TJ | °C | -55~+150 |
    | 最大正向电压 @ IF=10mA | VF | V | 0.9 |
    | 最大调节电流 | IZM | mA | PD/ Vz |
    | 热阻 | RθJA | °C/W | 650 |
    电气特性方面,以下是一些典型型号的数据:
    | 型号 | 标记 | Vz (V) | Zzt(Ω) | Zzk(Ω) | IR(μA)@VR | IZT(mA) | Izk(mA) | VR(V) |
    |
    | BZT52B2V4S | 2WX | 2.34-2.46 | 5 | 100 | 5 | 1.0 | 600 | 45 |
    | BZT52B2V7S | 2W1 | 2.63-2.77 | 5 | 100 | 5 | 1.0 | 600 | 20 |
    | BZT52B3V0S | 2W2 | 2.92-3.08 | 5 | 100 | 5 | 1.0 | 600 | 10 |

    3. 产品特点和优势


    BZT52B系列齐纳二极管的主要特点和优势如下:
    - 高可靠性:能够在广泛的温度范围内保持稳定的工作性能。
    - 尖锐的反向特性:提供快速的响应时间和稳定的电压调节。
    - 低反向电流:有助于减少功耗并提高系统效率。
    - 机械结构:采用SOD323封装,锡铅焊接端子,符合J-STD-002和JESD22-B102标准,确保良好的焊接质量和机械强度。

    4. 应用案例和使用建议


    BZT52B系列齐纳二极管广泛应用于各类稳压电路、保护电路、电源管理模块等。例如,在直流稳压电源中,可以作为输出端的过压保护装置,以防止过高的电压对后级电路造成损坏。使用时应注意以下几点:
    - 在设计电路时,应根据具体应用场景选择合适的电压等级。
    - 注意热管理和散热设计,避免因长时间过载导致二极管失效。
    - 遵循制造商的推荐布线和安装指南,确保良好的电气连接。

    5. 兼容性和支持


    BZT52B系列齐纳二极管兼容多种常见的电子设备和电路板,可以方便地集成到现有的系统中。制造商提供全面的技术支持和售后服务,包括详细的产品手册、技术文档以及在线技术支持。

    6. 常见问题与解决方案


    - 问题:电路出现异常,怀疑是齐纳二极管故障。
    - 解决办法: 检查电路中的其他元件,确认没有其他因素干扰。如果怀疑是齐纳二极管的问题,可更换相同型号的齐纳二极管进行测试。
    - 问题:温度过高导致齐纳二极管失效。
    - 解决办法: 增加散热措施,如增加散热片或使用风扇辅助散热。必要时,更换为更高功率等级的齐纳二极管。

    7. 总结和推荐


    总体而言,BZT52B系列齐纳二极管是一款高性能、高可靠性的电子元器件,非常适合用于各种稳压和保护电路。它在多个方面的优越性能使其在市场上具有较强的竞争力。对于需要高精度电压稳定的应用场合,推荐使用BZT52B系列齐纳二极管。

BZT52B5V6S参数

参数
配置 -
最大功率 -
Ir - 反向电流 100nA
最大齐纳阻抗 400Ω
电压容差 -
最大功率耗散 -
标称齐纳电压 5.6V

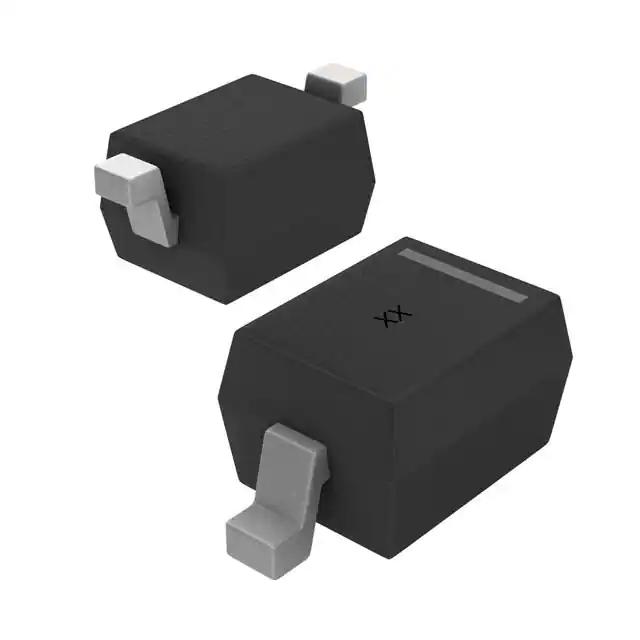

通用封装 SOD-323

BZT52B5V6S厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

BZT52B5V6S数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 齐纳(稳压)二极管 YANGJIE/扬州扬杰电子 BZT52B5V6S BZT52B5V6S数据手册

BZT52B5V6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
