BAT46WQ

产品分类: 肖特基二极管
产品描述: 2μA SOD-123
供应商型号: 14M-BAT46WQ SOD-123
供应商: 云汉优选
标准整包数: 1

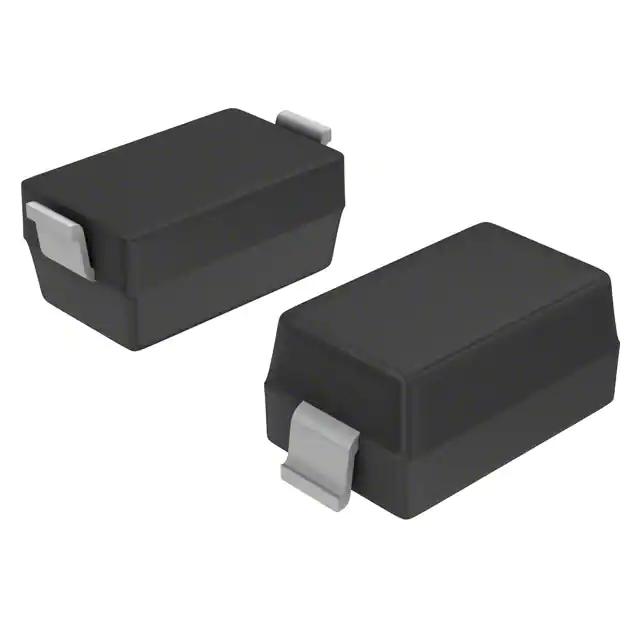

YANGJIE/扬州扬杰电子 肖特基二极管 BAT46WQ

BAT46WQ概述

    BAT46WQ Small Signal Schottky Diode 技术手册解析

    1. 产品简介


    BAT46WQ是一款小型信号肖特基二极管,主要用于各种电子设备中的快速开关、整流及保护电路。其主要功能包括:
    - 快速恢复和低正向压降,适合高频应用
    - 高可靠性,适用于严苛的工作环境
    - 广泛应用于通信设备、电源管理、消费电子产品等领域

    2. 技术参数


    - 最大重复峰值反向电压 (VRRM): 100V
    - 平均正向电流 (IFAV): 150mA
    - 峰值正向浪涌电流 (IFSM): 0.75A (tp=8.3ms)
    - 功率耗散 (Ptot): 200mW
    - 热阻 (RthJA): 300K/W
    - 最大结温 (Tj): 125℃
    - 存储温度范围 (Tstg): -55°C至+150°C
    - 正向电压 (VF):
    - IF=0.1mA时,最大值为0.25V
    - IF=10mA时,最大值为0.45V
    - IF=250mA时,最大值为1.00V

    - 反向电流 (IR):
    - VR=1.5V时,最大值为0.3μA
    - VR=10V时,最大值为0.5μA
    - VR=50V时,最大值为1μA
    - VR=75V时,最大值为2μA
    - 反向击穿电压 (VBR): 100V (当IR=100μA)
    - 电容 (Cd):
    - VR=0V时,最大值为20pF
    - VR=1V时,最大值为12pF

    3. 产品特点和优势


    - 低正向压降:正向电压低,确保在高频应用中的高效能
    - 高可靠性:符合UL-94 V-0阻燃等级,无卤素,保障安全稳定
    - 抗湿性:达到MSL1级别,适用于潮湿环境
    - AEC-Q101认证:通过汽车电子质量认证,适用于严格要求的应用场合

    4. 应用案例和使用建议


    BAT46WQ广泛应用于电源转换、电池充电器、逆变器等高频电路中。例如,在一个电源管理模块中,BAT46WQ可以用作整流器来处理直流信号。建议在设计电路时,考虑到其最高结温和反向击穿电压,以避免过载。

    5. 兼容性和支持


    - 兼容性:与其他标准SOD-123封装的电子元件兼容
    - 支持:提供详细的安装指南和售后技术支持,访问官网获取更多信息。

    6. 常见问题与解决方案


    - 问题:如何正确识别二极管的正负极?
    - 解决方案:通过“阴极线”标记识别阴极端
    - 问题:是否可以承受高温环境?
    - 解决方案:最大结温为125℃,注意散热,确保在极限温度范围内工作
    - 问题:如何处理储存条件?
    - 解决方案:存放在-55°C至+150°C的环境中,防止潮湿和极端温度

    7. 总结和推荐


    BAT46WQ小型信号肖特基二极管以其卓越的性能、可靠性和多功能性,在高频电子应用中表现出色。其低正向压降和高可靠性使其成为电源管理和通信设备的理想选择。强烈推荐给需要高性能电子元件的设计工程师和技术人员。
    通过以上的详细介绍,我们可以看到BAT46WQ具有显著的技术优势和广泛的适用性,是市场上值得信赖的产品。

BAT46WQ参数

参数
If - 正向电流 -
Ir - 反向电流 2μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 -
配置 -
通用封装 SOD-123

BAT46WQ厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

BAT46WQ数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 肖特基二极管 YANGJIE/扬州扬杰电子 BAT46WQ BAT46WQ数据手册

BAT46WQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
220+ ¥ 0.1439
3000+ ¥ 0.1243
9000+ ¥ 0.1187
54000+ ¥ 0.1149
库存: 0
起订量: 220 增量: 3000
交货地:
最小起订量为:220
合计: ¥ 0
