首页  >  产品百科  >  GBJL1508

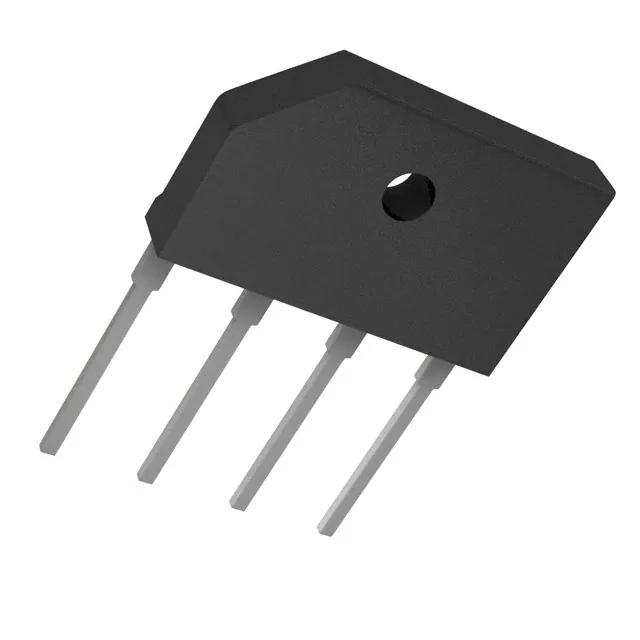

GBJL1508

产品分类: 整流二极管/整流桥
产品描述: 800V 380A 5μA 7.5A 6KBJ
供应商型号: 14M-GBJL1508 6KBJ/GBJ
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBJL1508

GBJL1508概述


    产品简介


    GBJL1506 THRU GBJL1508 低VF桥式整流器是扬州阳杰电子科技有限公司生产的一种高性能桥式整流器,广泛应用于各种电源转换场合。这些整流器以其高可靠性、高效的性能和卓越的设计而闻名,适用于AC/DC桥式全波整流,特别适合用于开关电源、家用电器、办公设备和工业自动化系统。

    技术参数


    以下是GBJL1506和GBJL1508的详细技术参数:
    - 重复峰值反向电压 (VRRM):
    - GBJL1506: 600 V
    - GBJL1508: 800 V
    - 平均整流输出电流:
    - 带散热器 @ Tc=87℃: 15.0 A
    - 不带散热器 @ Ta=25℃: 3.2 A
    - 非重复性正向浪涌电流:
    - @ 60Hz半正弦波,1个周期,Tj=25℃: 380 A
    - 电流平方时间:
    - @ 1ms ≤ t ≤ 8.3ms, Tj=25℃: 599 A²·s
    - 存储温度范围:
    - -55℃ ~ +150℃
    - 结温范围:
    - -55℃ ~ +150℃
    - 端子到外壳的介电强度:
    - AC 1分钟: 2.5 kV
    - 安装扭矩:
    - 推荐扭矩: 5kg·cm

    产品特点和优势


    GBJL1506和GBJL1508具有以下几个显著的特点和优势:
    - UL认证: 文件号为E230084,表明产品符合严格的安全标准。
    - 薄型单列直插封装(Thin single in-line package),便于安装和布线。
    - 高浪涌电流能力: 可承受高达380 A的瞬时浪涌电流,适用于多种负载条件。
    - 符合RoHS标准: 确保产品环保无害。

    应用案例和使用建议


    典型应用场景包括:
    - 开关电源
    - 家用电器
    - 办公设备
    - 工业自动化系统
    使用建议:
    - 在高温环境下工作时,建议加装散热器以确保最佳性能。
    - 使用过程中注意控制输入电压和电流,避免过载。

    兼容性和支持


    GBJL1506和GBJL1508可以与其他标准的桥式整流器互换使用,适用于广泛的电子设备。厂家提供了详细的安装和维护指南,用户可以通过官方网站获得更多支持信息。

    常见问题与解决方案


    以下是一些常见的使用问题及解决方案:
    - 问题1: 设备过热
    - 解决方案: 检查散热系统是否正常工作,必要时加装散热器。

    - 问题2: 输出电流不稳定
    - 解决方案: 检查输入电压和负载是否稳定,确保设备处于额定工作范围内。

    总结和推荐


    综上所述,GBJL1506和GBJL1508凭借其出色的性能、高可靠性及广泛应用性,在电源转换领域具有很高的竞争力。我们强烈推荐这些产品用于需要高效、可靠整流解决方案的应用场合。

GBJL1508参数

参数
配置 -
If - 正向电流 7.5A
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 380A
通用封装 6KBJ
应用等级 工业级

GBJL1508厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBJL1508数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBJL1508 GBJL1508数据手册

GBJL1508封装设计

查看详情并下载
Symbol
Footprint
3D Model
