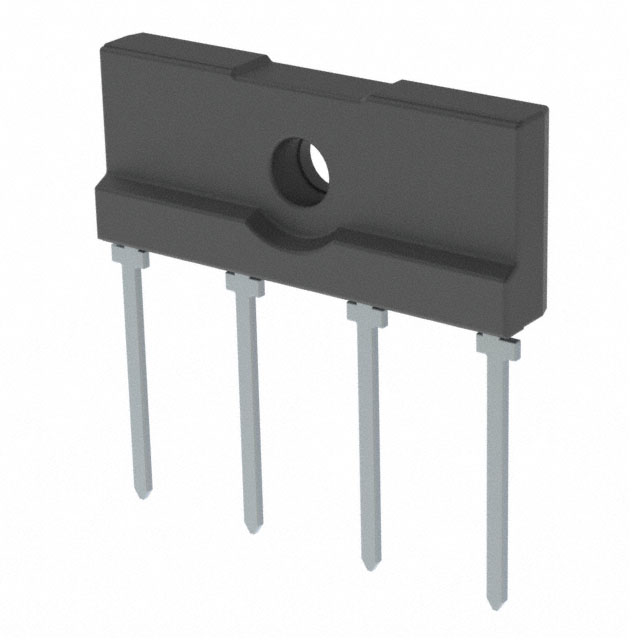

D10JA80

产品分类: 整流二极管/整流桥
产品描述: 800V 175A 5μA 5A
供应商型号: D10JA80
供应商: 期货订购
标准整包数: 750
YANGJIE/扬州扬杰电子 整流二极管/整流桥 D10JA80

D10JA80概述

    # D10JA系列桥式整流器技术手册

    产品简介


    基本介绍
    D10JA系列桥式整流器是由扬州市扬杰电子科技有限公司生产的高性能电子元器件。该系列产品主要包括D10JA05至D10JA100等多个型号,广泛应用于交流/直流桥式全波整流领域,如开关电源、家用电器、办公设备和工业自动化装置等。
    主要功能
    这些整流器通过将交流电转换为直流电来提供电力供应。它们能够承受较高的浪涌电流,具有较好的温度适应性和可靠性。

    技术参数


    | 参数 | 单位 | D10JA05 | D10JA10 | D10JA20 | D10JA40 | D10JA60 | D10JA80 | D10JA100 |
    |
    | 最大重复峰值反向电压 (VRRM) | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 (IO) | A | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 |
    | 瞬态浪涌正向电流 (IFSM) | A | 175 | 175 | 175 | 175 | 175 | 175 | 175 |
    | 正向瞬时压降 (VF) | V | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
    | 最高储存温度 (Tstg) | ℃ | -55 ~ +150 |
    | 最高接面温度 (Tj) | ℃ | -55 ~ +150 |
    | 绝缘强度 (Vdis) | kV | 2.0 |

    产品特点和优势


    独特功能
    - UL认证:具有UL认证编号E230084,确保产品的安全性和合规性。
    - 超薄单列直插封装:方便安装和布线。
    - 高浪涌电流能力:能承受较大的瞬时浪涌电流,适用于严苛的工作环境。
    - 良好的热管理:可通过加装散热片提高热效率,增强稳定性。
    市场竞争力
    这些整流器不仅符合RoHS标准,还具有出色的可靠性,适用于多种工业及家庭应用,具备较强的市场竞争力。

    应用案例和使用建议


    应用场景
    D10JA系列桥式整流器广泛应用于交流/直流转换电路,尤其适合于家用电器、办公设备及工业控制设备中。
    使用建议
    - 在使用过程中,确保接线正确,防止反向连接导致损坏。
    - 当负载较大时,建议使用散热片以保证整流器稳定运行。
    - 定期检查温度和电流参数,及时更换老化或损坏的组件。

    兼容性和支持


    兼容性
    D10JA系列桥式整流器采用统一的机械接口,便于与不同品牌和型号的设备进行集成和替换。
    支持服务
    制造商提供了详尽的技术文档和支持服务,可以通过官网或销售办事处获得更多信息和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查是否有合适的散热措施,增加散热片以降低温度。 |
    | 输出电流不稳定 | 检查负载是否过载,确保负载适配整流器的额定值。 |
    | 整流器无法正常工作 | 检查接线是否正确,确认无短路或开路情况。 |

    总结和推荐


    综合评估
    D10JA系列桥式整流器具有优异的电气特性和可靠的温度管理能力,适用于广泛的工业和家用场合。其独特的设计和优质的材料使其在市场上具备较强的竞争优势。
    推荐意见
    我们强烈推荐使用D10JA系列桥式整流器,无论是对于新建项目还是替换现有系统,它都是一个值得信赖的选择。

D10JA80参数

参数
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 175A
配置 -
If - 正向电流 5A
Ir - 反向电流 5μA
应用等级 工业级

D10JA80厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

D10JA80数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 D10JA80 D10JA80数据手册

D10JA80封装设计

查看详情并下载
Symbol
Footprint
3D Model
