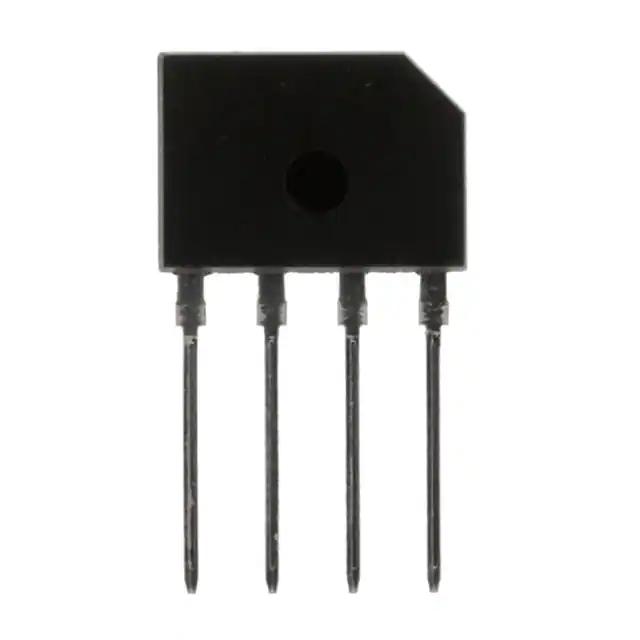

GBP408A

产品分类: 整流二极管/整流桥
产品描述: 800V 135A 5μA 2A
供应商型号: GBP408A
供应商: 云汉优选
标准整包数: 2100
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBP408A

GBP408A概述


    产品简介


    桥式整流器 (Bridge Rectifiers) 是一种常见的电子元器件,主要用于将交流电(AC)转换为直流电(DC)。本文档介绍的产品系列包括GBP4005A到GBP410A,适用于广泛的工业及消费电子设备。这些桥式整流器具有高浪涌电流能力和优良的热稳定性,广泛应用于各种电源转换应用中,如显示器、电视机、打印机、电源适配器、音频设备以及家用电器等。

    技术参数


    以下是各型号GBP系列桥式整流器的主要技术规格:
    | 参数 | 单位 | GBP4005A | GBP401A | GBP402A | GBP404A | GBP406A | GBP408A | GBP410A |
    |
    | 反向峰值电压 | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均整流输出电流 | A | 4.0 |
    | 峰值正向浪涌电流 | A | 135 |
    | 瞬时正向电压降(最大) | V | 1.00 |
    | 直流反向电流 | μA | 5 |
    | 存储温度范围 | ℃ | -55 ~ +150 |
    | 结温范围 | ℃ | -55 ~ +150 |

    产品特点和优势


    - UL认证:每个型号均通过了美国安全检测实验室公司(UL)的认证,编号为E230084。
    - 高可靠性:适用于印刷电路板,拥有卓越的浪涌电流承受能力。
    - 耐高温焊接:能够承受最高275°C的焊锡温度,持续7秒,符合JESD 22-B106标准。
    - RoHS合规:符合欧盟的限制有害物质指令,确保环保合规。

    应用案例和使用建议


    这些桥式整流器广泛用于各类电子设备中,包括电源适配器、音频设备、家用电器等。具体应用场景如下:
    - 电视和显示器:在电源转换模块中使用,将交流电转换为直流电供显示屏使用。
    - 家用电器:如洗衣机、微波炉等家电设备,通过桥式整流器实现高效的能量转换。
    使用建议:
    1. 确保在适当的散热条件下使用,以防止过热损坏。
    2. 根据不同的负载需求选择合适的型号,以达到最佳效率。
    3. 在电路设计中考虑外部散热措施,提高长期运行的稳定性和寿命。

    兼容性和支持


    这些桥式整流器与其他电子元器件具有良好的兼容性,适用于多种电路设计。制造商提供详细的安装指南和技术支持,确保用户能够正确使用和维护产品。若有任何疑问,可联系制造商的客户服务部门获取帮助。

    常见问题与解决方案


    1. 问题:设备出现过热现象。
    - 解决方法:检查散热设计,确保有足够的散热面积,必要时增加外部散热装置。
    2. 问题:整流器性能下降。
    - 解决方法:确认电路设计正确无误,检查输入电压是否在允许范围内,更换符合要求的桥式整流器。

    总结和推荐


    GBP系列桥式整流器凭借其出色的性能和广泛应用,成为电源转换领域的优选产品。其高可靠性、UL认证以及广泛的适用范围使其在市场上具备较强的竞争优势。对于需要高效电源转换的应用场合,推荐选用该系列产品。此外,完善的售后服务和技术支持也为用户提供了充分的信心保障。

GBP408A参数

参数
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 135A
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA

GBP408A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。
