首页  >  产品百科  >  YBSM6006

YBSM6006

产品分类: 整流二极管/整流桥
产品描述: 600V 150A 5μA 3A YBS-3
供应商型号: YBSM6006
供应商: 期货订购
标准整包数: 1800
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YBSM6006

YBSM6006概述

    YBSM60005至YBSM6010桥式整流器技术手册

    1. 产品简介


    YBSM60005至YBSM6010系列桥式整流器是扬州阳捷电子科技有限公司生产的高效能半导体器件。这类器件广泛应用于各种交流/直流转换系统中,如开关电源(SMPS)、照明镇流器、适配器、电池充电器、家用电器、办公设备以及通信设备。该系列具有多种型号,可以满足不同的电压需求和电流要求。

    2. 技术参数


    - 重复峰值反向电压(VRRM):从50V到1000V不等。
    - 平均整流输出电流(IO):最大值为6.0A。
    - 非重复瞬态正向电流(IFSM):最大值为150A。
    - 存储温度范围(Tstg):-55°C 至 +150°C。
    - 结温范围(Tj):-55°C 至 +150°C。
    - 热阻抗(RθJ-A):55°C/W。
    - 瞬时正向电压降(VF):在IFM=3.0A时为1.0V。
    - 最大DC反向电流(IRRM):在Tj=25°C时为5μA。

    3. 产品特点和优势


    - 适合自动化装配:方便大规模生产和装配。
    - 高浪涌电流能力:能够承受瞬时大电流冲击。
    - 符合MSL等级1标准:保证在回流焊接过程中的可靠性。
    - 环保材料:符合RoHS标准且无卤素,适用于环保要求高的应用场合。
    - 高可靠性:能够在极端环境下稳定工作。

    4. 应用案例和使用建议


    - 适配器:YBSM60005至YBSM6010可以用于消费电子设备中的适配器,确保设备在各种环境下的正常运行。
    - LED灯驱动电路:这类器件能够在驱动LED灯的电源转换中发挥重要作用。
    - 工业控制设备:在自动化控制设备中,这些整流器能提供可靠的电源转换。

    使用建议:在设计电路板布局时,建议采用示意图中的建议焊盘布局,以确保最佳的热管理和电气性能。

    5. 兼容性和支持


    - 与其他电子元器件兼容:YBSM60005至YBSM6010可与市面上常见的其他元器件兼容,适用范围广。
    - 厂商支持:厂商提供了详尽的技术文档和支持服务,可通过公司网站或销售办公室获取更多帮助。

    6. 常见问题与解决方案


    - 问题:器件在高温环境下工作不稳定。
    - 解决方案:确认结温范围,选择合适的型号,并合理布置散热装置。
    - 问题:瞬时浪涌电流导致损坏。
    - 解决方案:增加瞬态保护措施,如压敏电阻或TVS二极管。

    7. 总结和推荐


    YBSM60005至YBSM6010系列桥式整流器凭借其优良的设计和高可靠性,适用于各种严苛的应用环境。我们强烈推荐在需要高性能电源转换的应用中使用这款产品。无论是从设计灵活性还是成本效益角度来看,它们都是理想的选择。

YBSM6006参数

参数
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 600V
通用封装 YBS-3
应用等级 工业级

YBSM6006厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

YBSM6006数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 YBSM6006 YBSM6006数据手册

YBSM6006封装设计

查看详情并下载
Symbol
Footprint

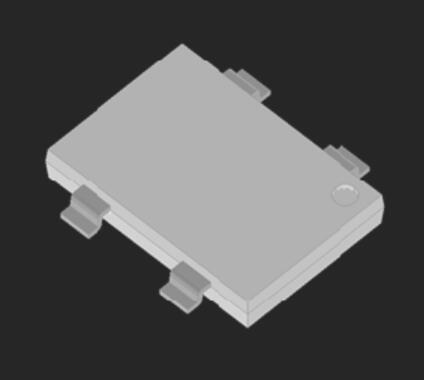

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ ¥ 0.6013
库存: 21600
起订量: 1800 增量: 1800
交货地:
最小起订量为:1800
合计: ¥ 1082.34
