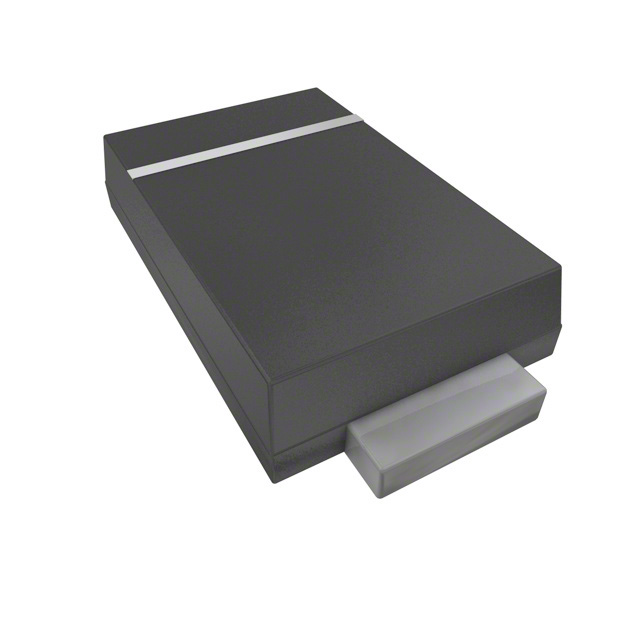

H2GF

产品分类: 整流二极管/整流桥
产品描述: 50A 50ns 5μA 2A SMAF
供应商型号: H2GF
供应商: 云汉优选
标准整包数: 3000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 H2GF

H2GF概述

    # 高效表面贴装整流二极管技术手册

    产品简介


    基本信息
    本文档介绍了由扬州扬杰电子科技有限公司生产的S-S060系列高效表面贴装整流二极管。这些整流二极管主要包括H2AF到H2MF型号。它们广泛应用于高频整流、电源转换、逆变器和通讯设备中。
    主要功能
    1. 低轮廓封装:适合自动装配。
    2. 玻璃钝化芯片结:提供高可靠性和长期稳定性。
    3. 超快反向恢复时间:提高电路的响应速度。
    4. 高浪涌电流承受能力:适用于高压环境下的整流需求。
    应用领域
    - 消费电子产品:适用于家用电器、智能设备等。
    - 通信设备:用于各种通信设备和基础设施中。

    技术参数


    最大额定值
    | 参数 | 符号 | 单位 | H2AF | H2BF | H2DF | H2GF | H2JF | H2KF | H2MF |
    ||
    | 反向重复峰值电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均正向输出电流 | IO | A | 2.0 | - | - | - | - | - | - |
    | 非重复浪涌正向电流 | IFSM | A | 50 | - | - | - | - | - | - |
    | 存储温度 | Tstg | ℃ | -55 | - | - | - | - | - | - |
    | 结温 | Tj | ℃ | -55 | - | - | - | - | - | - |
    电气特性
    | 参数 | 符号 | 单位 | H2AF | H2BF | H2DF | H2GF | H2JF | H2KF | H2MF |
    ||
    | 正向瞬时压降 | VF | V | 1.0 | 1.3 | 1.7 | - | - | - | - |
    | 最大反向恢复时间 | trr | ns | 50 | 75 | - | - | - | - | - |
    | 最大DC反向电流 | IRRM | μA | 5.0 | - | - | - | - | - | - |
    热特性
    | 参数 | 符号 | 单位 | H2AF | H2BF | H2DF | H2GF | H2JF | H2KF | H2MF |
    ||
    | 典型热阻 | RθJ-A| ℃/W | 70 | - | - | - | - | - | - |
    | 热阻 | RθJ-L| ℃/W | 20 | - | - | - | - | - | - |

    产品特点和优势


    1. 低轮廓封装:确保二极管可以在有限空间内工作。
    2. 高浪涌电流承受能力:在高电压环境中表现出色。
    3. 超快反向恢复时间:减少电路中的延迟,提高效率。
    4. 玻璃钝化芯片结:提高可靠性,延长使用寿命。
    5. 符合无铅标准:RoHS兼容且不含卤素,满足环保要求。

    应用案例和使用建议


    应用场景
    1. 消费电子产品:例如智能手机充电器、家用电器等。
    2. 通信设备:例如路由器、交换机等。
    3. 电源转换器:用于直流电源的整流、滤波等功能。
    使用建议
    1. 选择合适的封装尺寸:根据具体应用选择合适尺寸的SMAF封装。
    2. 注意散热设计:确保良好的散热,防止过热影响性能。
    3. 遵循手册建议的焊接工艺:确保焊接质量,避免虚焊和短路。

    兼容性和支持


    兼容性
    这些二极管适用于大多数通用电子设备和电路板设计。它们与常见的PCB焊接工艺兼容,并且具有出色的机械和电气性能。
    支持
    公司提供全面的技术支持和售后服务,包括技术咨询、故障诊断和维修服务。客户可以通过官方网站获取更多详细信息和支持。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题:焊接过程中出现虚焊或短路。
    解决方法:严格按照手册中的焊接工艺进行操作,并使用适当的工具和技术。

    2. 问题:反向恢复时间过长。
    解决方法:检查是否正确安装并确保散热良好。必要时更换更高性能的二极管。

    总结和推荐


    综合评估
    这些高效的表面贴装整流二极管以其低轮廓封装、超快反向恢复时间和高浪涌电流承受能力,在高频电源管理和转换应用中表现出色。此外,它们还符合环保标准,是一款非常优秀的电子元件。
    推荐使用
    鉴于其出色的表现和广泛的适用范围,强烈推荐在高频电源转换和通信设备中使用这些整流二极管。公司提供的技术支持和服务也为用户提供了充分的保障。

H2GF参数

参数
反向恢复时间 50ns
正向浪涌电流 50A
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 -
通用封装 SMAF
