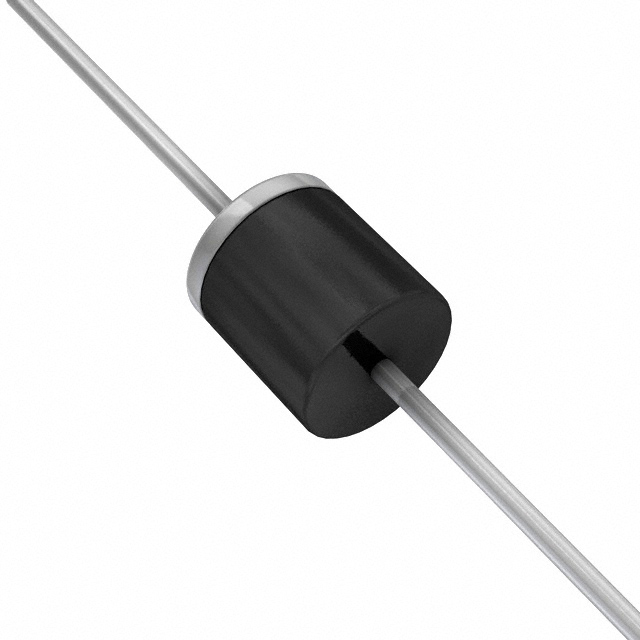

P6A8G

产品分类: 整流二极管/整流桥
产品描述: 200A 12ns 2.5μA 6A R-6 通孔安装
供应商型号: P6A8G
供应商: 云汉优选
标准整包数: 500
YANGJIE/扬州扬杰电子 整流二极管/整流桥 P6A8G

P6A8G概述

    高效通用整流二极管技术手册

    产品简介


    本技术手册介绍的是S-A120系列由扬州扬杰电子科技有限公司生产的高效通用整流二极管P6A05G至P6A10G。这些二极管广泛应用于电源、逆变器、转换器等领域,特别适用于消费类电子和电信设备。其设计具备高效率、高电流承载能力、高可靠性以及低功率损耗等特点,适合各种通用整流需求。

    技术参数


    | 参数 | 符号 | 单位 | P6A05G | P6A1G | P6A2G | P6A4G | P6A6G | P6A8G | P6A10G |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 | VRMS | V | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均正向电流(额定值) | IF(AV)| A | 6.0 | - | - | - | - | - | - |
    | 正向浪涌电流(非重复) | IFSM | A | - | - | - | - | 200 | - | 400 |

    产品特点和优势


    1. 高效率:显著提高电路的整体效率,降低能耗。
    2. 高电流承载能力:能够处理大电流,适用于多种电力应用。
    3. 高可靠性:长期稳定运行,减少维护成本。
    4. 低功率损耗:提升系统整体能效。
    5. 高浪涌电流承载能力:能够在瞬间电流过载时保持稳定。
    6. 符合RoHS标准:环保,无铅锡电镀引线。
    7. 易于焊接:最高可承受275°C的回流焊温度。

    应用案例和使用建议


    1. 通用整流:用于电源、逆变器和转换器中,实现稳定的直流输出。
    2. 保护电路:用于保护电路中的其他组件免受瞬态浪涌的影响。
    3. 自由轮转二极管:防止逆变器中的反电动势对电路的损坏。
    使用建议:
    - 在选择合适的二极管型号时,根据实际负载条件和电路需求来确定所需的VRRM和IF(AV)值。
    - 注意确保电路中有适当的散热措施,特别是在大电流和高温度环境下。
    - 对于关键应用,建议进行严格的测试验证以确保可靠性和稳定性。

    兼容性和支持


    本系列产品与现有的大多数电子电路兼容。厂商提供详细的使用指南和技术支持,确保客户能够充分利用这些高性能整流二极管的优势。

    常见问题与解决方案


    1. 问题:如何判断正负极?
    - 解决方案:查看带有色带的一端为阴极。
    2. 问题:最大焊接温度是多少?
    - 解决方案:最高可承受275°C的回流焊温度,且不超过7秒。
    3. 问题:如何存储二极管?
    - 解决方案:存储温度范围为-55°C到+150°C。

    总结和推荐


    这款由扬州扬杰电子科技有限公司生产的P6A05G至P6A10G高效通用整流二极管在多个方面表现出色,尤其适用于消费电子和通信设备。它具有高效率、高电流承载能力和低功率损耗等优点。在选择此类二极管时,建议充分考虑具体的应用环境和需求。总体而言,这是一款值得推荐的产品,适用于各种需要高可靠性的电力应用场合。

P6A8G参数

参数
配置 -
If - 正向电流 6A
Ir - 反向电流 2.5μA
Vr-反向电压 -
反向恢复时间 12ns
正向浪涌电流 200A
通用封装 R-6
安装方式 通孔安装

P6A8G厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

P6A8G数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 P6A8G P6A8G数据手册

P6A8G封装设计

查看详情并下载
Symbol
Footprint
3D Model
