KBU1508

产品分类: 整流二极管/整流桥
产品描述: 800V 220A 10μA 7.5A KBU
供应商型号: KBU1508
供应商: 云汉优选
标准整包数: 400

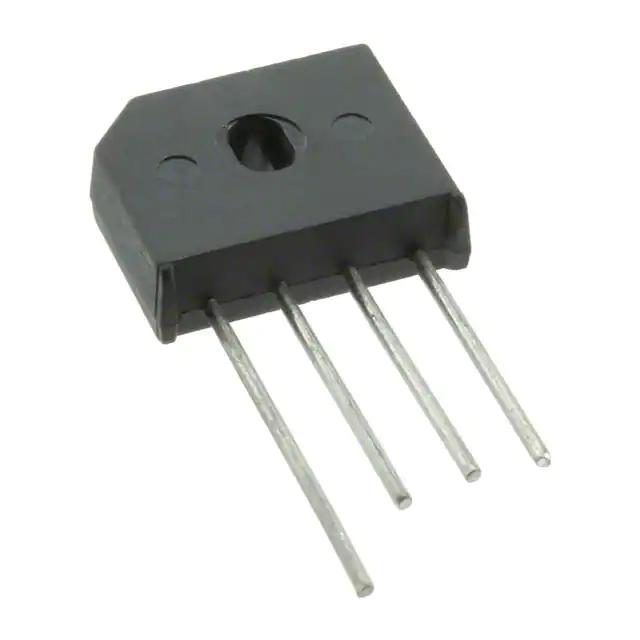

YANGJIE/扬州扬杰电子 整流二极管/整流桥 KBU1508

KBU1508概述

    KBU15005至KBU1510桥式整流器技术手册

    1. 产品简介


    KBU15005至KBU1510是一系列由扬州阳捷电子科技有限公司制造的桥式整流器。这类电子元器件主要用于AC/DC桥式全波整流电路中,适用于开关电源、家用电器、办公设备及工业自动化应用等领域。这些整流器具备高浪涌电流能力和UL认证,适合印刷电路板设计,是现代电子产品不可或缺的关键组件。

    2. 技术参数


    - 最大重复峰值反向电压 (VRRM): 50V至1000V不等
    - 平均整流输出电流 (@60Hz正弦波, R-load, Tc=115℃): 15A
    - 非重复性正向浪涌电流 (@60Hz半正弦波, 1周期, Ta=25℃): 220A
    - 电流平方时间 (1ms≤t≤8.3ms, Tj=25℃, 每个二极管的额定值): 201A²s
    - 存储温度范围 (Tstg): -55°C 至 +150°C
    - 结温范围 (Tj): -55°C 至 +150°C
    - 热阻 (RθJ-C): 3°C/W (单元件安装在铝制散热片上)

    3. 产品特点和优势


    - UL认证: E230084文件号
    - 适于PCB设计: 高性能,高可靠性
    - 高浪涌电流能力: 确保稳定可靠的工作
    - 可焊耐温高达275°C
    - 符合RoHS标准
    - 标记标识明确

    4. 应用案例和使用建议


    这些桥式整流器广泛应用于通用的AC/DC转换场合,如开关电源、家电、办公设备及工业自动化系统。为确保最佳性能,建议在安装时使用铝制散热片以降低工作温度,从而延长产品寿命。

    5. 兼容性和支持


    - 兼容性: 可与其他标准电子设备兼容
    - 支持: 扬州阳捷提供详尽的技术文档及售后支持,帮助客户解决可能遇到的各种问题

    6. 常见问题与解决方案


    - 问题1: 整流器在高温下工作不稳定。
    - 解决方案: 在设计时考虑增加散热措施,如使用散热片。
    - 问题2: 设备过载导致整流器损坏。
    - 解决方案: 采用过载保护电路,避免电流过大。

    7. 总结和推荐


    KBU15005至KBU1510系列桥式整流器凭借其高可靠性、良好的浪涌电流处理能力和UL认证,成为各类电子产品中不可或缺的重要组件。对于需要高稳定性和高可靠性的应用场合,我们强烈推荐使用这些产品。

KBU1508参数

参数
正向浪涌电流 220A
配置 -
If - 正向电流 7.5A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
通用封装 KBU

KBU1508厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

KBU1508数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 KBU1508 KBU1508数据手册

KBU1508封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 1.8144
库存: 6800
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 725.76
