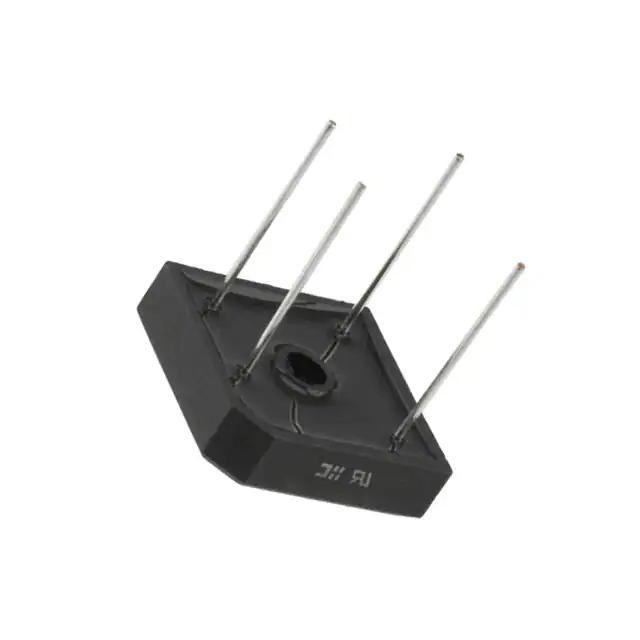

GBPC3506W

产品分类: 整流二极管/整流桥
产品描述: 600V 400A 10μA 17.5A 通孔安装
供应商型号: GBPC3506W
供应商: 云汉优选
标准整包数: 50
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBPC3506W

GBPC3506W概述

    桥式整流器 GBPC35005(W) 至 GBPC3510(W) 技术手册

    产品简介


    GBPC35005(W)至GBPC3510(W)系列是来自扬州阳捷电子科技有限公司的一款桥式整流器。这些器件主要用于交流到直流的全波整流,适用于电源、家用电器、办公设备及工业自动化等领域的一般用途。

    技术参数


    以下是技术规格、性能参数、电气特性和工作环境的信息汇总:
    | 参数 | 单位 | GBPC35005 | GBPC3501 | GBPC3502 | GBPC3504 | GBPC3506 | GBPC3508 | GBPC3510 |
    |
    | 重复峰值反向电压 (VRRM) | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 (IO) | A | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
    | 冲击(非重复)正向电流 (IFSM) | A | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
    | 瞬时正向电压降 (VFM) | V | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
    | 最大瞬时反向电流 (IRRIM) | μA | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
    | 热阻 (RθJ-C) | ℃/W | 1.35 | 1.35 | 1.35 | 1.35 | 1.35 | 1.35 | 1.35 |

    产品特点和优势


    1. 通用接线端子:具有夹子、线圈绕线和PCB焊接三种安装方式。
    2. 高浪涌电流能力:能够承受高达400A的冲击电流。
    3. 低热阻:有利于散热,提高器件寿命和可靠性。
    4. UL 94 V-0 阻燃等级:符合RoHS标准。
    5. 易于焊接:通过J-STD-002和JESD22-B102认证,适合大批量生产。

    应用案例和使用建议


    这些桥式整流器广泛应用于各种工业领域,例如电源转换、家用电器和办公设备等。对于高温环境或高电流应用,建议使用更大的散热片以保持良好的散热效果。同时,应确保整流器的工作温度不超过150℃,以防止过热损坏。

    兼容性和支持


    这些产品采用GBPC和GBPC-W封装,便于与现有设备进行兼容集成。厂商提供了详细的技术支持和维护服务,可通过公司网站www.21yangjie.com获取更多资讯。

    常见问题与解决方案


    1. 问题:如何处理过高的浪涌电流?
    - 解决方案:使用外部散热片以提高热管理能力,确保器件正常工作。
    2. 问题:如何选择正确的型号?
    - 解决方案:根据应用所需的反向电压和平均整流电流选择合适的型号。
    3. 问题:如何判断是否需要额外的保护措施?
    - 解决方案:参考厂商提供的数据表和应用场景指导,选择适当的电路设计和保护措施。

    总结和推荐


    GBPC35005(W)至GBPC3510(W)系列桥式整流器以其高性能、可靠性和多样化的安装方式成为市场上受欢迎的选择。这些产品不仅满足一般工业需求,还提供多种封装形式,便于不同应用场合的集成。强烈推荐用于需要高效能和高可靠性的应用场合。

GBPC3506W参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 400A
配置 -
If - 正向电流 17.5A
Ir - 反向电流 10μA
安装方式 通孔安装

GBPC3506W厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBPC3506W数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBPC3506W GBPC3506W数据手册

GBPC3506W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 6.7705
库存: 1900
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 338.52
直接购买
加入购物车
