KBPC5006W

产品分类: 整流二极管/整流桥
产品描述: 600V 500A 10μA 25A
供应商型号: KBPC5006W
供应商: 云汉优选
标准整包数: 50

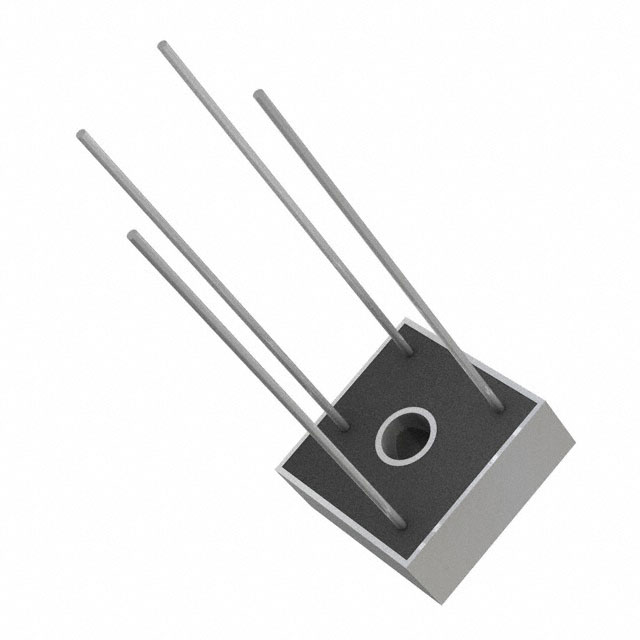

YANGJIE/扬州扬杰电子 整流二极管/整流桥 KBPC5006W

KBPC5006W概述

    KBPC50005(W)至KBPC5010(W)桥式整流器技术手册

    1. 产品简介


    KBPC50005(W)至KBPC5010(W)系列桥式整流器是扬州扬杰电子科技有限公司开发的一系列产品。这些整流器适用于广泛的通用电源、家用电器、办公设备及工业自动化领域的交流到直流转换。它们的主要功能是在交流电源经过半波整流后实现全波整流,为下游电路提供稳定的直流输出。

    2. 技术参数


    - 重复峰值反向电压 (VRRM):范围从50V到1000V。
    - 平均整流输出电流 (IO):在60Hz正弦波条件下,带散热器时为50A。
    - 浪涌(非重复)正向电流 (IFSM):在60Hz半正弦波条件下为500A。
    - 最大瞬时正向电压降 (VFM):在IFM=25A时为1.1V。
    - 存储温度 (Tstg) 和结温 (Tj):范围为-55℃至+150℃。
    - 热阻 (RθJ-C):在带有散热器的情况下,从结到外壳的热阻为1.3℃/W。

    3. 产品特点和优势


    - UL认证:具备UL认证文件号E230084,确保产品安全性。
    - 通用终端:三向终端设计,可选择直接安装、线绕或PCB安装。
    - 高浪涌电流能力:能够承受高达500A的浪涌电流。
    - 低热阻:有效降低内部热量积累,延长产品寿命。
    - 环保合规:符合RoHS标准,无铅化生产。

    4. 应用案例和使用建议


    典型应用:
    - 家用电器:如冰箱、洗衣机等;
    - 办公设备:如打印机、复印机等;
    - 工业自动化:如自动化生产线控制设备。
    使用建议:
    - 在设计电路时需考虑散热设计,以确保整流器能够在高温环境下稳定运行。
    - 使用合适的终端连接方式,提高安装可靠性。
    - 避免长时间过载使用,以防过热损坏。

    5. 兼容性和支持


    - 兼容性:本系列整流器可与多种电源设备及控制系统兼容。
    - 支持:制造商提供详尽的技术支持文档及售后服务,确保用户能够顺利安装与使用。

    6. 常见问题与解决方案


    - 问题:使用过程中温度过高。
    - 解决方案:检查散热装置是否正常工作;增加散热面积或更换更高效的散热材料。
    - 问题:浪涌电流过大导致过载。
    - 解决方案:添加限流电阻或稳压电路,限制输入电流峰值。

    7. 总结和推荐


    KBPC50005(W)至KBPC5010(W)系列桥式整流器具备出色的电气特性和广泛的应用场景。其UL认证、低热阻、高浪涌电流能力和多样的安装方式使得它成为许多设备的理想选择。建议在需要高性能、高可靠性的电源整流场景下优先考虑此系列整流器。

KBPC5006W参数

参数
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 500A
配置 -
If - 正向电流 25A
应用等级 工业级

KBPC5006W厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

KBPC5006W数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 KBPC5006W KBPC5006W数据手册

KBPC5006W封装设计

查看详情并下载
Symbol
Footprint
3D Model
