首页  >  产品百科  >  GS3K

GS3K

产品分类: 整流二极管/整流桥
产品描述: 100A 48ns 5μA 3A SMC(DO-214AB) 贴片安装
供应商型号: GS3K
供应商: 云汉优选
标准整包数: 3000

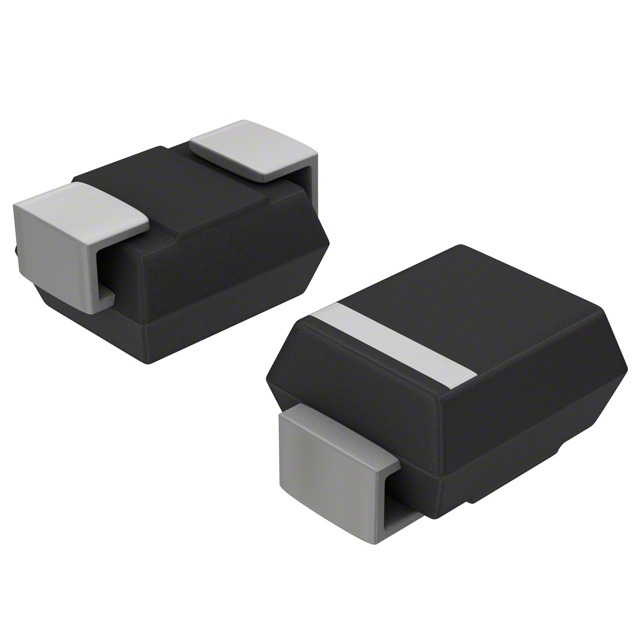

YANGJIE/扬州扬杰电子 整流二极管/整流桥 GS3K

GS3K概述

    GS3A至GS3M系列表面贴装通用整流二极管技术手册

    产品简介


    GS3A至GS3M系列是扬州阳杰电子科技有限公司生产的表面贴装型通用整流二极管。该系列产品以其低轮廓封装、自动化放置理想、玻璃钝化芯片接头和高浪涌电流能力等特性著称,广泛应用于电源、逆变器、转换器及电信领域的自由轮转二极管。这些二极管特别适用于消费类电子产品和电信设备中的一般整流需求。

    技术参数


    以下是GS3A至GS3M系列的主要技术参数:
    | 参数 | 符号 | 单位 | GS3A | GS3B | GS3D | GS3G | GS3J | GS3K | GS3M |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 | VRMS | V | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流(60Hz正弦波,电阻负载) | IO | A | 3.0 | - | - | - | - | - | - |
    | 非重复性浪涌电流(60Hz半正弦波,1周期,Tj=25℃) | IFSM | A | - | - | 100 | 100 | 200 | 200 | - |
    | 非重复性浪涌电流(1ms方波,1周期,Tj=25℃) | - | A | - | - | - | 200 | 200 | 200 | - |
    | 电流平方时间(1ms≤t≤8.3ms,Tj=25℃) | I²t | A²s | - | - | - | - | 41.5 | 41.5 | - |
    | 存储温度 | Tstg | ℃ | -55 | -55 | -55 | -55 | -55 | -55 | -55 |
    | 结温 | Tj | ℃ | -55 | -55 | -55 | -55 | -55 | -55 | -55 |

    产品特点和优势


    GS3A至GS3M系列具有以下特点和优势:
    1. 低轮廓封装:适合自动化生产和紧凑电路设计。
    2. 玻璃钝化芯片接头:增强可靠性,延长使用寿命。
    3. 高浪涌电流能力:适用于要求较高的电力应用场合。
    4. 符合J-STD-020标准:满足无铅焊接和RoHS要求。
    5. 宽工作温度范围:能够在-55℃至+150℃之间稳定工作。

    应用案例和使用建议


    这些二极管广泛应用于各种消费电子产品和电信设备中。例如,在电源模块中作为整流组件,提供高效的电力转换效率。在逆变器和转换器中,这些二极管能够有效地进行电能变换,提升系统整体性能。
    使用建议:
    1. 确保焊接温度不超过260℃,以避免损坏二极管。
    2. 使用带有铜散热片的PCB板,提高散热效果。
    3. 根据具体应用场景选择合适的型号,以满足特定电压和电流要求。

    兼容性和支持


    该系列产品与多种标准封装和焊接工艺兼容。厂家提供了详尽的技术支持和售后服务,包括样品测试、技术咨询和故障排查等服务。

    常见问题与解决方案


    1. 问题:焊接后发现二极管不起作用
    - 解决方案:检查焊接温度是否超过260℃;确保焊接过程无误,重新焊接一次。
    2. 问题:二极管出现异常发热现象
    - 解决方案:检查PCB设计是否有足够的散热措施;适当增加铜散热片面积。

    总结和推荐


    GS3A至GS3M系列整流二极管凭借其优异的性能、广泛的适用范围和可靠的支持服务,在电源管理、逆变器和转换器等领域表现突出。建议在需要高性能、高可靠性二极管的应用场合中优先考虑使用该系列产品。

GS3K参数

参数
反向恢复时间 48ns
正向浪涌电流 100A
配置 -
If - 正向电流 3A
Ir - 反向电流 5μA
Vr-反向电压 -
通用封装 SMC(DO-214AB)
安装方式 贴片安装

GS3K厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GS3K数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GS3K GS3K数据手册

GS3K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.326
库存: 42000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 978
直接购买
加入购物车
