首页  >  产品百科  >  GBP208A

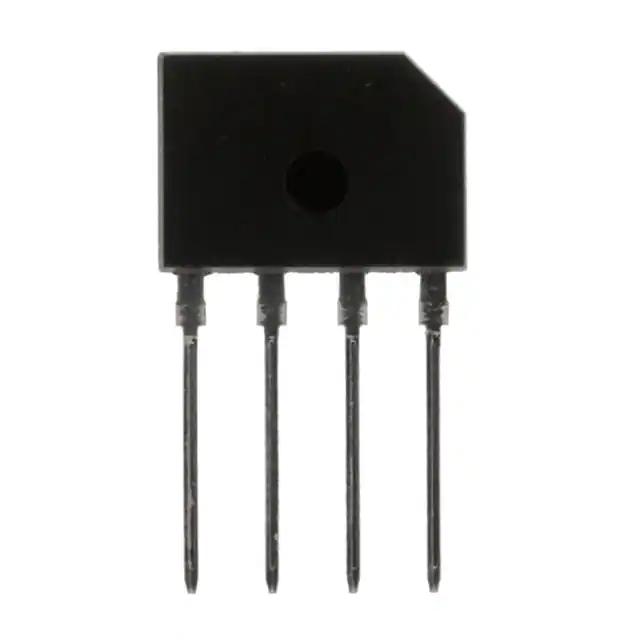

GBP208A

产品分类: 整流二极管/整流桥
产品描述: 800V 90A 5μA 1A
供应商型号: GBP208A
供应商: 云汉优选
标准整包数: 2100
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBP208A

GBP208A概述

    桥式整流器GBP2005A-GBP210A技术手册

    1. 产品简介


    桥式整流器GBP2005A-GBP210A 是一种适用于各种电子设备的通用型桥式整流器。这些产品设计用于交流电转换为直流电(AC/DC)的全波整流过程,常见于显示器、电视、打印机、电源适配器、音频设备和家用电器等多种应用领域。产品采用符合UL认证的材料,具有高浪涌电流能力,特别适合在印刷电路板(PCB)上的安装。

    2. 技术参数


    以下是GBP2005A到GBP210A系列桥式整流器的关键技术参数:
    | 参数 | 符号 | 单位 | GBP2005A | GBP201A | GBP202A | GBP204A | GBP206A | GBP208A | GBP210A |

    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
    | 峰值浪涌正向电流 | IFSM | A | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
    | 瞬态时间电流平方 | I²t | A²s | 33 | 33 | 33 | 33 | 33 | 33 | 33 |
    | 存储温度范围 | Tstg | ℃ | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 |
    | 结温范围 | Tj | ℃ | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 |

    3. 产品特点和优势


    - UL 认证:确保产品符合严格的美国安全标准。
    - 高浪涌电流能力:适合处理突发的大电流需求。
    - 耐高温和低温:能在极端环境下稳定运行。
    - 易于焊接:符合J-STD-002和JESD22-B102标准,适合自动化生产线。

    4. 应用案例和使用建议


    这些桥式整流器广泛应用于多种电子设备中,例如显示器和电视机中的电源转换。对于需要高效能和稳定性的应用,可以考虑使用带有散热片的产品来提高热管理效果。同时,在设计电路时应注意避免过高的瞬态电流冲击,以保护整流器免受损坏。

    5. 兼容性和支持


    GBP2005A至GBP210A系列的整流器与多种电子设备兼容,可方便地集成到现有系统中。厂商提供详尽的技术支持和售后保障,以确保用户的最佳体验。

    6. 常见问题与解决方案


    - 问题:整流器在高负载下容易过热。
    - 解决办法:使用散热片并优化电路设计以减少热量积聚。

    - 问题:瞬态电流过大导致整流器失效。
    - 解决办法:增加瞬态抑制元件或限制电路中的最大电流。

    7. 总结和推荐


    GBP2005A至GBP210A系列桥式整流器以其高可靠性、优异的电气特性和广泛的适用范围,成为众多电子设备的理想选择。特别是其卓越的浪涌电流能力和优良的环境适应性,使其在苛刻的工作条件下依然表现优异。强烈推荐给寻求高性能、高可靠性的电子设备制造商和工程师们。

GBP208A参数

参数
反向恢复时间 -
正向浪涌电流 90A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 800V
包装方式 管装

GBP208A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBP208A数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBP208A GBP208A数据手册

GBP208A封装设计

查看详情并下载
Symbol
Footprint
3D Model
