YJQ13N03A

产品分类: 场效应管(MOSFET)
产品描述: 2.9W 1个N沟道 30V 7mΩ@ 10V 13A DFN2020-6L
供应商型号: 31M-YJQ13N03A
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 场效应管(MOSFET) YJQ13N03A

YJQ13N03A概述

    YJQ13N03A N-Channel Enhancement Mode Field Effect Transistor

    1. 产品简介


    YJQ13N03A 是由扬州扬杰电子科技有限公司生产的 N 沟道增强型场效应晶体管(N-Channel Enhancement Mode Field Effect Transistor)。它主要用于高电流负载的应用场合,例如开关电源、硬开关电路和高频电路。该产品凭借其出色的导通电阻(RDS(ON))和高性能的封装设计,能够有效满足高密度电流控制需求。

    2. 技术参数


    - 额定电压 (VDS):30V
    - 最大漏极电流 (ID):13A(TC=25℃),8.0A(TC=100℃)
    - 脉冲漏极电流 (IDM):55A
    - 总功率耗散 (PD):2.9W(TC=25℃),1.2W(TC=100℃)
    - 热阻 (RθJA):43℃/W
    - 最大结温 (TJ):-55℃ 至 +150℃
    - 零栅源电压漏电流 (IDSS):1μA(TJ=25℃),5μA(TJ=55℃)
    静态参数:
    - 漏源击穿电压 (BVDSS):30V(VGS=0V, ID=250μA)
    - 零栅源电压漏电流 (IDSS):1μA(VDS=30V, VGS=0V)
    - 栅体漏电流 (IGSS):±100nA(VGS=±20V, VDS=0V)
    - 栅阈电压 (VGS(th)):1.0~2.5V(VDS= VGS, ID=250μA)
    - 静态漏源导通电阻 (RDS(ON)):7~12mΩ(VGS=10V, ID=8A),11~15mΩ(VGS=4.5V, ID=5A)
    动态参数:
    - 输入电容 (Ciss):1015pF(VDS=15V, VGS=0V, f=1MHz)
    - 输出电容 (Coss):201pF
    - 反向传输电容 (Crss):164pF
    - 总栅极电荷 (Qg):23.6nC(VGS=10V, VDS=20V, ID=20A)
    - 栅源电荷 (Qgs):3.8nC
    - 栅漏电荷 (Qgd):7nC
    - 反向恢复电荷 (Qrr):0.2nC(IF=15A, di/dt=100A/us)
    - 反向恢复时间 (trr):5ns
    - 导通延迟时间 (tD(on)):7ns
    - 导通上升时间 (tr):20ns
    - 关断延迟时间 (tD(off)):24ns
    - 关断下降时间 (tf):24ns

    3. 产品特点和优势


    - 先进的沟槽功率低压MOSFET技术:确保卓越的性能和可靠性。
    - 优秀的热管理能力:通过采用低热阻封装技术,提高散热效率。
    - 低导通电阻:通过高密度单元设计实现,显著降低功耗。
    - 广泛的工作温度范围:可适应极端环境条件,确保稳定运行。

    4. 应用案例和使用建议


    YJQ13N03A 在不间断电源系统、开关电源、高频开关应用等领域表现优异。在实际应用中,用户可以参考其电气特性曲线和测试电路来优化其工作状态。例如,在高电流环境下,可以通过调节驱动电压来控制导通电阻,从而减少能量损耗。

    5. 兼容性和支持


    - 兼容性:本产品与多种主流设备和模块兼容,适用于各类电子产品。
    - 支持和服务:扬州扬杰电子科技有限公司提供详细的技术文档和专业支持服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - Q: 如何判断产品是否损坏?
    - A: 检查其电气参数是否符合标准,如电压、电流、电阻等是否超出额定值。
    - Q: 长期高温工作会影响寿命吗?
    - A: 会。应避免超过最大结温范围,建议采取有效的散热措施。
    - Q: 使用过程中出现过热怎么办?
    - A: 可以增加外部散热装置,如散热片或风扇,同时优化电路设计以减少发热。

    7. 总结和推荐


    YJQ13N03A N-Channel Enhancement Mode Field Effect Transistor 以其出色的性能和广泛的应用范围,成为许多高端电子设备的理想选择。建议用户在选择和使用时遵循技术手册的指导,以获得最佳效果。总体而言,这款产品值得推荐用于高要求的应用场合。

YJQ13N03A参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 1个N沟道
Rds(On)-漏源导通电阻 7mΩ@ 10V
Vds-漏源极击穿电压 30V
栅极电荷 -
Vgs-栅源极电压 -
最大功率耗散 2.9W
通道数量 -
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 13A

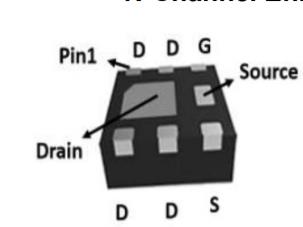

通用封装 DFN2020-6L
应用等级 工业级

YJQ13N03A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

YJQ13N03A数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 场效应管(MOSFET) YANGJIE/扬州扬杰电子 YJQ13N03A YJQ13N03A数据手册

YJQ13N03A封装设计

查看详情并下载
Symbol
Footprint
3D Model
