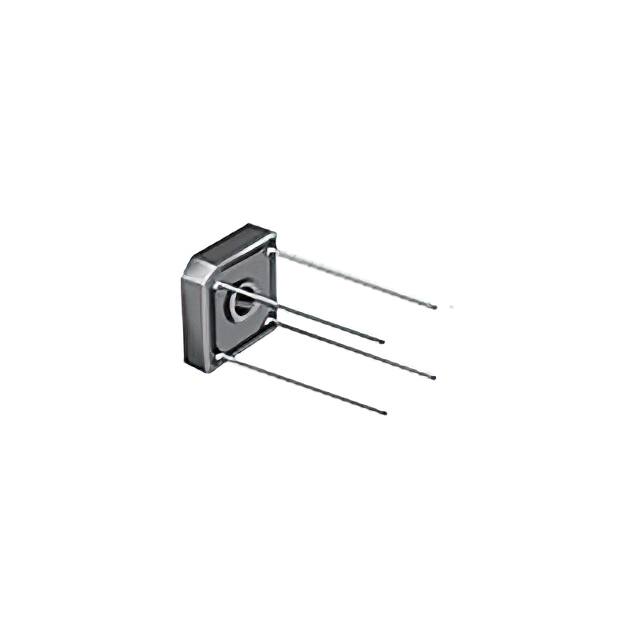

GBPC2506W

产品分类: 整流二极管/整流桥
产品描述: 600V 400A 10μA 12.5A 通孔安装
供应商型号: GBPC2506W
供应商: 云汉优选
标准整包数: 50

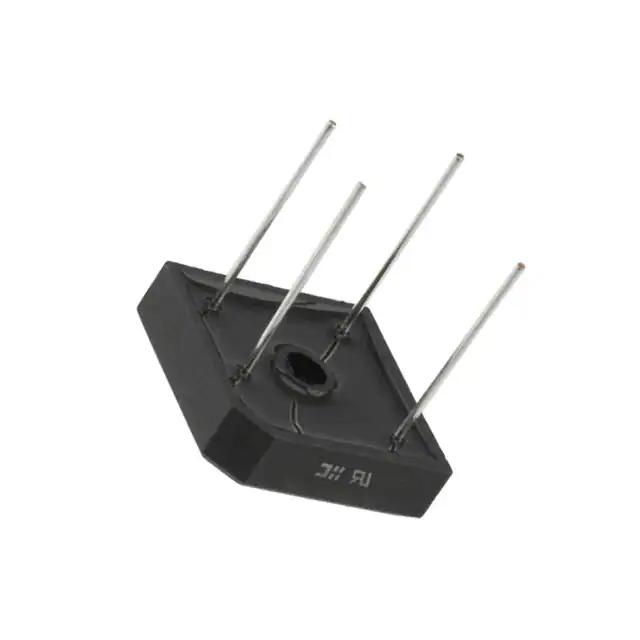

YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBPC2506W

GBPC2506W概述

    GBPC25005(W) 至 GBPC2510(W) 桥式整流器技术手册

    1. 产品简介


    GBPC25005(W)至GBPC2510(W)系列是扬州市杨杰电子科技有限公司生产的桥式整流器。这些整流器主要应用于交流/直流全波整流电路中,如电源供应、家用电器、办公设备和工业自动化等领域。其独特的设计使其成为多种应用的理想选择。

    2. 技术参数


    - 基本规格:
    - 最大重复峰值反向电压:50V至1000V(根据型号)
    - 平均整流输出电流:25A(带散热片,Tc=55℃)
    - 最大非重复性正向浪涌电流:400A(60Hz半正弦波,1周期,Ta=25℃)
    - 瞬时电流平方时间:I²t≤660A²s(Tj=25℃,每个二极管)
    - 存储温度范围:-55℃至+150℃
    - 结温范围:-55℃至+150℃

    - 电气特性:
    - 每个二极管的最大瞬时正向压降:1.1V(IFM=12.5A)
    - 额定直流阻断电压下的最大直流反向电流:10μA(VRM=VRRM)

    - 热特性:
    - 结到外壳的热阻(带散热片):1.9℃/W

    - 封装:
    - 封装类型:GBPC, GBPC-W
    - 基座材料符合UL 94 V-0防火等级,符合RoHS标准
    - 引脚材料:镀锡引脚,符合J-STD-002和JESD22-B102标准

    3. 产品特点和优势


    - 多功能终端:该系列整流器支持三路通用终端连接方式,包括快速安装型、线绕式或印刷电路板安装型,提供更大的灵活性和适用性。
    - 高浪涌电流能力:在不重复的正向浪涌电流测试条件下能够承受高达400A的电流。
    - 低热阻:具备良好的散热性能,确保在高电流下稳定工作。
    - 抗焊接热冲击:可在275°C下进行最大7秒的焊锡浸渍,符合JESD 22-B106标准。

    4. 应用案例和使用建议


    - 应用场景:
    - 用于家电和工业自动化中的电源转换
    - 在各种电源适配器和充电器中作为整流器使用
    - 使用建议:
    - 在使用过程中,应根据具体应用要求选择合适的型号,确保整流器能在额定工作条件下运行。
    - 确保良好的散热条件,以避免过热导致的损坏。

    5. 兼容性和支持


    - 兼容性:
    - GBPC25005(W)至GBPC2510(W)系列整流器可广泛应用于各类电子设备,适用于需要高可靠性及高电流密度的应用场合。
    - 支持:
    - 杨杰公司提供详细的售后服务和技术支持,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题1:如何判断整流器是否达到最大负载?
    - 解答:通过监测实际运行电流和电压,确保不超过规定的额定值。
    - 问题2:整流器过热怎么办?
    - 解答:检查散热系统是否正常工作,必要时增加外部冷却装置。

    7. 总结和推荐


    综上所述,GBPC25005(W)至GBPC2510(W)系列整流器凭借其强大的功能、卓越的性能和广泛的兼容性,在众多应用中表现出色。强烈推荐给那些寻求高性能、高可靠性的桥式整流器解决方案的企业和个人用户。

GBPC2506W参数

参数
If - 正向电流 12.5A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 400A
配置 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBPC2506W厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBPC2506W数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBPC2506W GBPC2506W数据手册

GBPC2506W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 6.4421
库存: 2000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 322.1
直接购买
加入购物车
