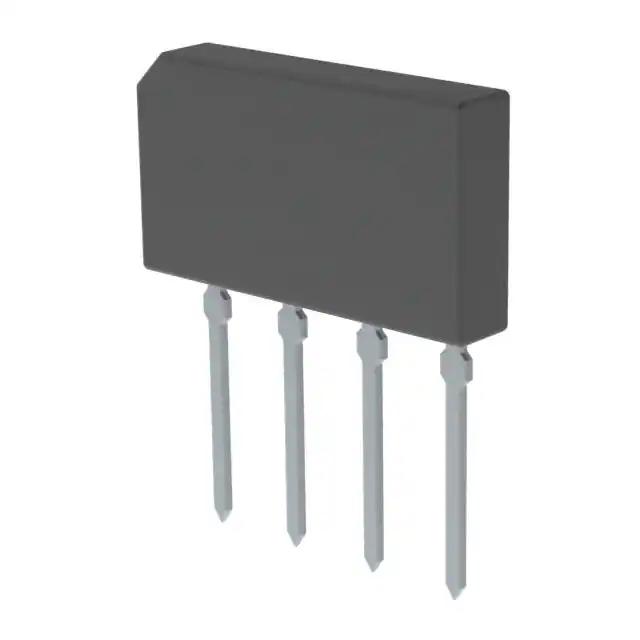

GBL210

产品分类: 整流二极管/整流桥
产品描述: 1KV 90A 5μA 1A 2KBJ
供应商型号: GBL210
供应商: 云汉优选
标准整包数: 1320
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBL210

GBL210概述

    GBL2005 至 GBL210 桥式整流器技术手册

    产品简介


    GBL2005 至 GBL210 是一款桥式整流器,主要用于交流到直流转换。这些整流器广泛应用于家用电器、办公设备、工业自动化系统等领域。它们具有高浪涌电流能力,能够在极端条件下提供可靠的整流输出。

    技术参数


    | 参数 | 符号 | 单位 | GBL2005 | GBL201 | GBL202 | GBL204 | GBL206 | GBL208 | GBL210 |
    ||
    | 重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流 | IO | A | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
    | 浪涌非重复正向电流 | IFSM | A | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
    | 瞬时电流平方时间 | IT(S2) | A2S | 33 | 33 | 33 | 33 | 33 | 33 | 33 |
    | 存储温度范围 | Tstg | ℃ | -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150|
    | 结温范围 | Tj | ℃ | -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150| -55~+150|

    产品特点和优势


    1. UL 认证:产品通过 UL 安全认证,确保在多种应用环境下的安全性。
    2. 薄型单列直插封装:便于安装,节省空间。
    3. 高浪涌电流能力:能够承受短时间内极高的电流冲击。
    4. 良好的温度适应性:能够在宽泛的温度范围内正常工作,适合各种恶劣环境。
    5. 符合 RoHS 规范:绿色环保,减少对环境的影响。

    应用案例和使用建议


    - 家用电器:适用于空调、冰箱等设备中的电源整流。
    - 办公设备:打印机、扫描仪等办公设备的电源管理。
    - 工业自动化:电机驱动、传感器等设备的电源供应。
    使用建议:
    1. 在高温环境下使用时,需要考虑散热措施,确保温度不超过极限值。
    2. 在连接电路时,要确保正确区分正负极,避免短路或其他故障。

    兼容性和支持


    - 兼容性:这些桥式整流器可与其他标准电子元件兼容,方便集成于各种电路设计中。
    - 支持和服务:厂家提供详尽的技术文档和支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问题:温度过高导致器件损坏。
    - 解决方案:增加散热片或风扇,确保良好散热。
    2. 问题:电路出现短路。
    - 解决方案:检查电路连接是否正确,确保无误后重新通电测试。

    总结和推荐


    GBL2005 至 GBL210 桥式整流器凭借其高可靠性、稳定性和广泛的适用范围,在各类电子产品中表现优异。强烈推荐在需要高效能、高可靠性的电源管理场合使用该系列桥式整流器。

GBL210参数

参数
正向浪涌电流 90A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
通用封装 2KBJ

GBL210厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBL210数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBL210 GBL210数据手册

GBL210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1320+ ¥ 0.9954
库存: 13200
起订量: 1320 增量: 1320
交货地:
最小起订量为:1320
合计: ¥ 1313.92
直接购买
加入购物车
