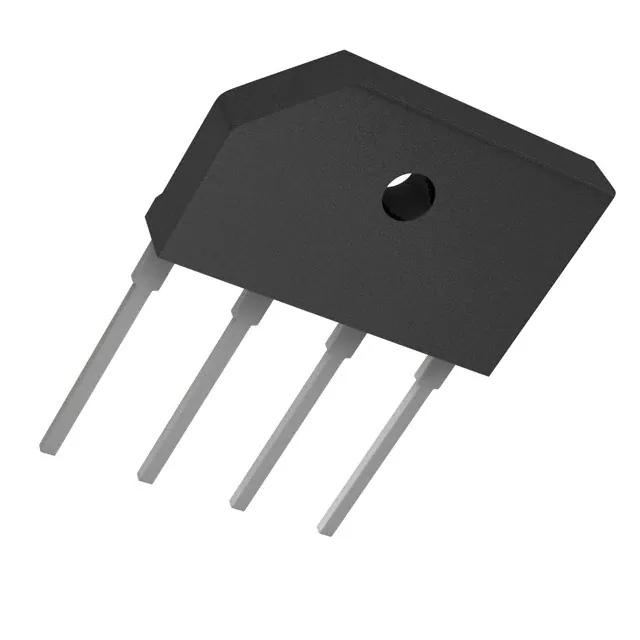

GBJ808

产品分类: 整流二极管/整流桥
产品描述: 800V 175A 5μA 4A 6KBJ
供应商型号: 14M-GBJ808 6KBJ/GBJ
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBJ808

GBJ808概述


    产品简介


    桥式整流器(GBJ8005至GBJ810) 是由扬州扬杰电子科技有限公司生产的高可靠性、高性能的电子元器件。这类桥式整流器广泛应用于交流/直流转换,用于开关电源、家用电器、办公设备及工业自动化等领域。它们的主要功能是将交流电转换为直流电,满足各种电子设备对直流电源的需求。

    技术参数


    以下是桥式整流器的技术规格:
    - 最大重复峰值反向电压(VRRM): 50V 至 1000V
    - 平均整流输出电流:
    - 加散热器时:8.0A(Ta=25℃)
    - 不加散热器时:3.5A(Ta=25℃)
    - 浪涌非重复正向电流(IFSM): 175A
    - 电流平方时间(It²): 127A²s
    - 存储温度范围(Tstg): -55°C 至 +150°C
    - 结温范围(Tj): -55°C 至 +150°C
    - 终端到外壳的绝缘强度(Vdis): 2.5kV
    - 热阻(RθJ-A): 25.0°C/W(无散热器)
    - 热阻(RθJ-C): 2.3°C/W(带散热器)

    产品特点和优势


    - 认证和合规性: UL认证,符合RoHS标准。
    - 封装方式: 薄型单列直插式封装,便于安装和集成。
    - 高耐压能力: 最大重复峰值反向电压可达1000V,适用于多种高电压应用。
    - 高浪涌电流: 可承受高达175A的非重复正向电流,适合瞬时高负载场合。
    - 热管理: 高效的热设计,确保在不同环境下的稳定运行。

    应用案例和使用建议


    这些桥式整流器广泛应用于交流到直流转换,如电源适配器、UPS系统、电动工具、电动汽车充电站等。例如,在一个家用空调的电源适配器中,这些整流器能够有效地将电网的交流电转换为所需的直流电,同时确保系统的安全和稳定运行。
    使用建议
    1. 在选择整流器时,应根据具体应用需求确定合适的型号,特别是要关注其最大重复峰值反向电压和平均整流输出电流。
    2. 建议使用散热器以提高整流器的工作效率和可靠性,尤其是在需要长时间连续工作的场合。
    3. 确保电路布局合理,减少不必要的寄生电感和电阻,以提高整体系统的效率和稳定性。

    兼容性和支持


    这些桥式整流器与其他常见的电子元器件和设备具有良好的兼容性。扬州扬杰电子科技有限公司提供了全面的技术支持和售后服务,包括但不限于产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题: 整流器在高温环境下性能不稳定。
    - 解决方案: 增加散热措施,如安装散热片或风扇,或者选择热阻更低的型号。

    2. 问题: 输出电流不足。
    - 解决方案: 检查电路设计,确保输入电压和频率符合要求;考虑更换更高容量的型号。
    3. 问题: 温度异常升高。
    - 解决方案: 检查电路板布局,优化散热路径;确保整流器周围有足够的空间进行空气流通。

    总结和推荐


    综上所述,GBJ8005至GBJ810系列桥式整流器具备高性能、高可靠性和广泛的适用性。它们特别适合需要高耐压和高浪涌电流的应用场合。鉴于其出色的性能和广泛的适用范围,强烈推荐使用这一系列的桥式整流器。如果您需要进一步的支持或技术支持,建议联系扬州扬杰电子科技有限公司获取帮助。

GBJ808参数

参数
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 175A
配置 -
If - 正向电流 4A
通用封装 6KBJ

GBJ808厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBJ808数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBJ808 GBJ808数据手册

GBJ808封装设计

查看详情并下载
Symbol
Footprint
3D Model
