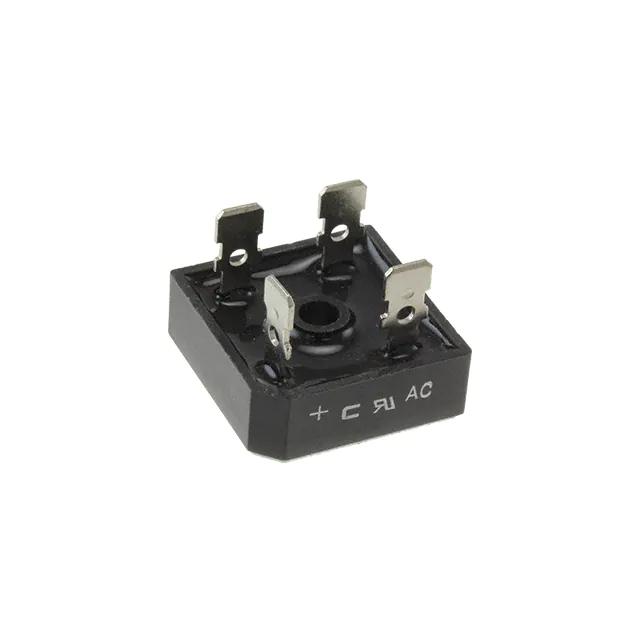

BR1506

产品分类: 整流二极管/整流桥
产品描述: 600V 300A 10μA 7.5A
供应商型号: BR1506
供应商: 云汉优选
标准整包数: 50
YANGJIE/扬州扬杰电子 整流二极管/整流桥 BR1506

BR1506概述

    桥式整流器(BR15005(W)至BR1510(W))技术手册

    产品简介


    桥式整流器(Bridge Rectifiers)是一种广泛应用于交流电转换为直流电的关键电子元件。BR15005(W)至BR1510(W)系列桥式整流器由扬州市扬杰电子科技有限公司生产,具备高可靠性、优异的电气特性和广泛的适用范围。该系列产品适用于家用电器、办公设备和工业自动化等领域,为各种电力供应系统提供高效的能量转换。

    技术参数


    - 最大重复峰值反向电压 (VRRM):BR15005: 50V, BR1501: 100V, BR1502: 200V, BR1504: 400V, BR1506: 600V, BR1508: 800V, BR1510: 1000V
    - 平均整流输出电流 (IO):@60Hz正弦波,R负载,带散热片,Tc=55℃时为15A
    - 瞬态正向浪涌电流 (IFSM):@60Hz半正弦波,1个周期,Ta=25℃时为300A
    - 热阻 (RθJ-C):带散热片时为3.3°C/W
    - 存储温度 (Tstg) 和 结温 (Tj):-55°C 至 +150°C
    - 介质强度(端子到外壳,AC 1分钟):2.5kV

    产品特点和优势


    1. UL认证:文件号E230084
    2. 多功能终端:可以采用插接、绕线或PCB安装方式
    3. 高浪涌电流能力
    4. 低热阻
    5. 锡焊耐受性:最高275°C,持续7秒,符合JESD 22-B106标准
    6. 符合RoHS标准

    应用案例和使用建议


    该系列产品被广泛用于通用AC/DC全波整流,例如电源适配器、家用电器和办公设备等。建议在使用过程中,注意散热设计,确保长期稳定运行。此外,在安装时可选择合适的连接方式(如焊接、插接或绕线),以提高可靠性和效率。

    兼容性和支持


    这些桥式整流器具有多种封装形式(如BR和BR-W),便于不同应用场景下的选型。厂家提供详细的安装和维护指导,确保用户能够正确使用并享受最佳性能。

    常见问题与解决方案


    - Q: 如何处理过高的反向电压?
    - A: 选择相应型号的整流器,确保VRRM参数满足需求。

    - Q: 如何避免高温损坏?
    - A: 使用适当的散热措施,保持工作温度在安全范围内。

    总结和推荐


    总体而言,BR15005(W)至BR1510(W)系列桥式整流器凭借其卓越的性能和广泛的适用范围,是各类电源管理和能源转换应用的理想选择。该产品不仅满足了严格的行业标准,还提供了可靠的长期性能,适合用于家用电器、办公设备和工业自动化系统。因此,我们强烈推荐此系列桥式整流器用于各种电力供应系统中。

BR1506参数

参数
配置 -
If - 正向电流 7.5A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 300A
应用等级 工业级

BR1506厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

BR1506数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 BR1506 BR1506数据手册

BR1506封装设计

查看详情并下载
Symbol
Footprint
3D Model
