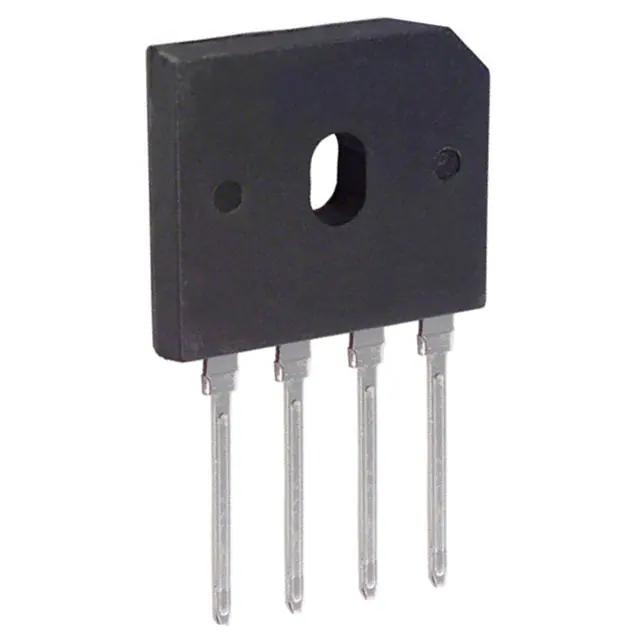

GBU1006

产品分类: 整流二极管/整流桥
产品描述: 600V 175A 5μA 5A GBU 通孔安装
供应商型号: 14M-GBU1006 GBU
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 GBU1006

GBU1006概述

    桥式整流器(Bridge Rectifier)技术手册

    1. 产品简介


    桥式整流器是一种用于将交流电转换为直流电的电子元件。本文介绍的产品型号为GBU10005至GBU1010,适用于广泛的AC/DC桥式全波整流应用。这些应用范围包括显示器、电视、打印机、电源、开关模式电源供应器、适配器、音频设备及家用电器等。

    2. 技术参数


    以下为GBU系列产品的关键技术和电气特性参数:
    | 参数 | 符号 | 单位 | GBU10005 | GBU1001 | GBU1002 | GBU1004 | GBU1006 | GBU1008 | GBU1010 |

    | 重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流(带散热器) | IO | A | 10.0 | - | - | - | - | - | - |
    | 平均整流输出电流(不带散热器) | IO | A | - | - | - | - | 3.2 | - | - |
    | 非重复性正向浪涌电流 | IFSM | A | 175 | - | - | - | - | - | - |
    | 正向瞬态压降(IFM=5.0A) | VF | V | 1.00 | - | - | - | - | - | - |
    | 最大直流反向电流(VRM=VRRM) | IRRM | μA | 5 | - | - | - | - | - | - |
    工作环境:
    - 存储温度:-55°C 至 +150°C
    - 结温:-55°C 至 +150°C
    - 绝缘强度(终端对壳体):2.5 kV AC,1分钟

    3. 产品特点和优势


    - UL认证:产品符合美国安全标准,文件编号为E230084。
    - 印刷电路板的理想选择:非常适合PCB设计。
    - 高浪涌电流能力:具有出色的瞬态耐受能力。
    - 高可靠性:模塑化合物符合UL 94 V-0阻燃等级,符合RoHS标准。
    - 焊接性能:引线镀锡,符合J-STD-002和JESD22-B102标准,最大焊接温度为275°C。

    4. 应用案例和使用建议


    典型应用场景:
    - 监视器
    - 电视
    - 打印机
    - 电源
    - 开关模式电源供应器
    - 适配器
    - 音频设备
    - 家用电器
    使用建议:
    - 建议在设计电路时考虑散热需求,尤其是在无散热器的情况下使用。
    - 确保使用正确的焊接温度和时间以防止损坏。

    5. 兼容性和支持


    该产品与多数标准电路板设计兼容,且符合RoHS标准,可广泛应用于不同类型的电子设备中。制造商提供技术支持和售后服务,确保用户能顺利应用产品。

    6. 常见问题与解决方案


    常见问题:
    - 焊接时出现引脚虚焊现象。
    解决方案:
    - 确保焊接温度和时间符合标准。
    - 使用适当的焊接工具和技术,避免过度加热引脚。

    7. 总结和推荐


    该桥式整流器系列(GBU10005至GBU1010)具备高可靠性、良好的热管理和优异的电气性能。适合用于各种消费电子产品和工业应用中。强烈推荐使用此系列产品以满足高性能要求的设计需求。
    希望这份技术手册能够帮助您更好地了解和使用我们的桥式整流器产品。如需进一步的信息或技术支持,请访问我们的网站[www.21yangjie.com](http://www.21yangjie.com),或联系您的销售代表。

GBU1006参数

参数
配置 -
If - 正向电流 5A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 175A
通用封装 GBU
安装方式 通孔安装

GBU1006厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

GBU1006数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 GBU1006 GBU1006数据手册

GBU1006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 1.5428
150+ ¥ 1.4877
300+ ¥ 1.4326
600+ ¥ 1.3224
库存: 680
起订量: 30 增量: 20
交货地:
最小起订量为:30
合计: ¥ 46.28
