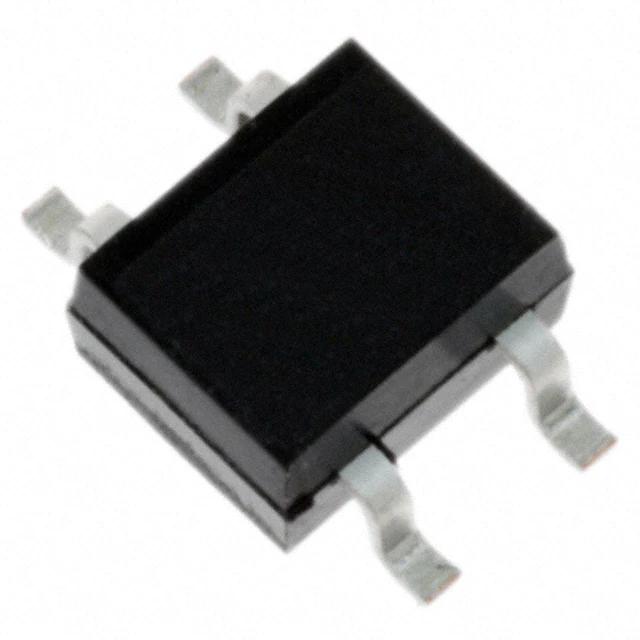

HD6S

产品分类: 整流二极管/整流桥
产品描述: 600V 25A 5μA 400mA MBS
供应商型号: 14M-HD6S MBS/MBS-1
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 HD6S

HD6S概述


    产品简介


    HD1S 至 HD10S 桥式整流器是阳江阳光电子科技有限公司推出的一系列桥式整流器产品。这类器件广泛应用于各种电源管理场景,如AC/DC全波整流,适用于电源供应器、照明镇流器、电池充电器、家用电器、办公设备及通信设备等领域。产品具有较高的瞬态浪涌电流承受能力和卓越的可靠性,能够在工业环境中稳定运行。

    技术参数


    | 参数 | 符号 | 单位 | HD1S | HD2S | HD4S | HD6S | HD8S | HD10S |
    |
    | 重复峰值反向电压 | VRRM | V | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流输出电流(@60Hz正弦波,R负载,Ta=40℃)
    氧化铝基板 | IO | A | 0.8 | 1.0 | 1.2 | 1.4 | - | - |
    | 玻璃环氧基板 | IO | A | 0.5 | 0.6 | 0.8 | 1.0 | - | - |
    | 非重复瞬态正向电流
    (@60Hz半正弦波,1个周期,Tj=25℃) | IFSM | A | 30 | 30 | 30 | 30 | 30 | 30 |
    | 电流平方时间
    (@1ms≤t≤8.3ms, Tj=25℃, 每二极管额定值) | It2 | A2s | 3.7 | 3.7 | 3.7 | 3.7 | 3.7 | 3.7 |
    | 存储温度范围 | Tstg | ℃ | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 |
    | 结温范围 | Tj | ℃ | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 | -55 ~ +150 |

    产品特点和优势


    1. UL认证:符合UL E313149认证标准,确保高安全性和可靠性。
    2. 自动化贴装:适合自动化装配,提高生产效率。
    3. 高浪涌电流能力:具有30A的非重复瞬态正向电流能力。
    4. 湿热耐受性强:满足MSL等级1标准,最高峰值温度可达260℃。
    5. 环保合规:无卤素(RoHS),绿色环保。

    应用案例和使用建议


    典型应用:此系列产品在各类电源管理场景中广泛应用,包括电源适配器、灯具控制、电池充电器等。
    使用建议:
    - 在高功率设备中使用时,应注意热管理和散热设计。
    - 在自动化生产线中,可以采用专门的自动化贴片机进行装配,提高效率。
    - 在低温或高温环境中使用时,要特别注意热阻和工作温度范围。

    兼容性和支持


    - 兼容性:本产品与市面上主流的焊接材料和电路板兼容。
    - 支持和服务:阳江阳光电子提供技术支持服务,包括技术咨询、售后服务等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 装配过程中焊接不良 | 检查焊接温度和时间,使用适当的助焊剂 |
    | 工作中出现异常发热 | 检查散热设计,确保有足够的热传导和散热路径 |
    | 输出电流不稳定 | 检查输入电压是否稳定,调整滤波电容 |

    总结和推荐


    综合评价:HD1S至HD10S桥式整流器凭借其高可靠性、高浪涌电流承受能力以及环保设计,使其成为众多应用场合的理想选择。无论是家庭电器还是工业设备,这些整流器都能提供稳定的电源管理解决方案。
    推荐意见:鉴于其出色的性能和广泛的适用性,强烈推荐使用HD1S至HD10S桥式整流器。对于需要高性能、高可靠性的电源管理系统,此系列产品无疑是最佳选择之一。

HD6S参数

参数
正向浪涌电流 25A
配置 -
If - 正向电流 400mA
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
通用封装 MBS

HD6S厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

HD6S数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 HD6S HD6S数据手册

HD6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
110+ ¥ 0.126
550+ ¥ 0.1215
1100+ ¥ 0.117
2500+ ¥ 0.108
库存: 296
起订量: 110 增量: 2500
交货地:
最小起订量为:110
合计: ¥ 13.86
直接购买
加入购物车
