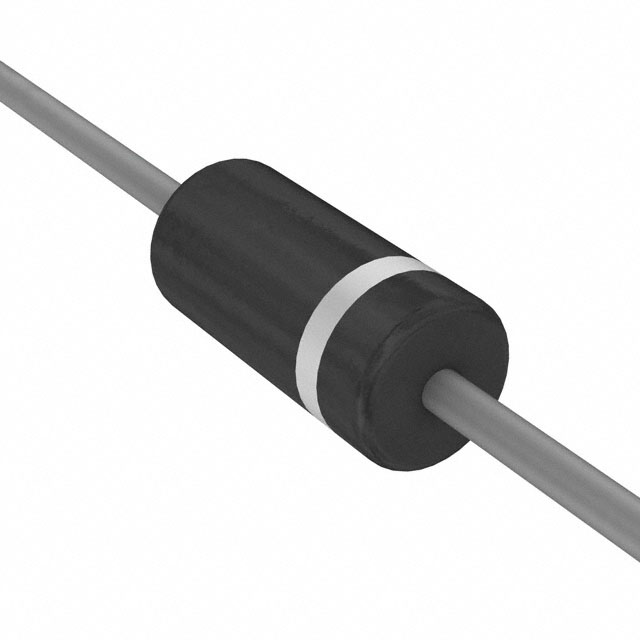

FR204G

产品分类: 整流二极管/整流桥
产品描述: 60A 150ns 2.5μA 2A DO-15 通孔安装
供应商型号: FR204G
供应商: 云汉优选
标准整包数: 3000
YANGJIE/扬州扬杰电子 整流二极管/整流桥 FR204G

FR204G概述

    # 高效快速恢复整流器——FR201G至FR207G

    产品简介


    FR201G至FR207G是扬州阳捷电子科技有限公司生产的高效快速恢复整流器系列。这些整流器广泛应用于开关电源、逆变器、驱动电路等领域,能够显著提高系统效率并减少功耗。

    技术参数


    最大额定值
    | 参数 | 符号 | 单位 | FR201G | FR202G | FR203G | FR204G | FR205G | FR206G | FR207G |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效交流电压 | VRMS | V | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻挡电压 | VDC | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均正向电流(60Hz正弦波,电阻负载,Ta=75℃) | IF(AV) | A | 2.0 |
    | 正向浪涌电流(非重复)(60Hz半正弦波,1个周期,Tj=25℃) | IFSM | A | 60 |
    | 正向浪涌电流(非重复)(1ms方波,1个周期,Tj=25℃) A | 120 |
    | 电流平方时间(1ms≤t8.3≤ms,Tj=25℃) A²s | 15 |
    | 典型结电容(在1MHz和4.0VDC反向电压下测量) | Cj | pF | 18 | 13 | 12 |
    | 存储温度范围 | Tstg | ℃ | -55 ~ +150 |
    | 结温范围 | Tj | ℃ | -55 ~ +150 |
    电气特性
    | 参数 | 符号 | 单位 | 测试条件 | FR201G | FR202G | FR203G | FR204G | FR205G | FR206G | FR207G |

    | 最大瞬时正向压降 | VF | V | IFM=2.0A | 1.3 |
    | 最大直流反向电流(额定直流阻挡电压) | IR | μA | Tj=25℃ | 2.5 | Tj=125℃ | 100 |
    | 最大反向恢复时间 | trr | ns | IF=0.5A, IR=1.0A, Irr=0.25A | 150 | 250 | 500 |
    热特性
    | 参数 | 符号 | 单位 | FR201G | FR202G | FR203G | FR204G | FR205G | FR206G | FR207G |
    ||
    | 典型热阻 | RθJ-A | ℃/W | 50 |

    产品特点和优势


    1. 高效率:通过降低功率损耗来提高系统的整体效率。
    2. 高电流能力:具有较高的平均正向电流,适用于需要大电流的应用。
    3. 高可靠性:适合在恶劣环境下长期稳定工作。
    4. 高浪涌电流能力:具备较强的抗浪涌冲击能力,适用于要求高的场合。
    5. 低功耗:通过优化设计减少能耗。
    6. 玻璃封装芯片结点:提供了更好的防潮保护。
    7. 焊接耐受性:最大可承受275°C,7秒的焊接温度。

    应用案例和使用建议


    应用案例
    - 开关电源:用于转换交流电为所需的直流电。
    - 逆变器:将直流电转换为交流电,广泛应用于太阳能发电系统。
    - 驱动电路:如电机驱动,LED驱动等。
    使用建议
    1. 在选择具体型号时,应根据系统所需的电流和电压进行匹配。
    2. 安装时注意管脚极性,避免反接。
    3. 在高温环境下使用时,应注意散热以保持结温在安全范围内。

    兼容性和支持


    该系列产品具有良好的兼容性,可与其他标准电路板兼容。公司提供技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    1. 问题:反向恢复时间过长
    - 解决办法:检查负载类型和连接方式,必要时调整外围电路。
    2. 问题:温度过高导致损坏
    - 解决办法:增加散热措施,如外加散热片或改进散热设计。
    3. 问题:正向压降过大
    - 解决办法:更换更高品质的器件或改进电源管理策略。

    总结和推荐


    FR201G至FR207G系列快速恢复整流器以其高效、可靠的特点,在多个应用领域展现出卓越性能。该系列器件不仅能满足常规需求,还具备应对特殊环境的能力。对于需要高效率、高可靠性的电源转换应用,强烈推荐使用本系列整流器。

FR204G参数

参数
Vr-反向电压 -
反向恢复时间 150ns
正向浪涌电流 60A
配置 -
If - 正向电流 2A
Ir - 反向电流 2.5μA
通用封装 DO-15
安装方式 通孔安装

FR204G厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

FR204G数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 FR204G FR204G数据手册

FR204G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1795
库存: 75000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 538.5
