首页  >  产品百科  >  BAT42WS

BAT42WS

产品分类: 整流二极管/整流桥
产品描述: 30V 4A 500nA 200mA SOD-323 贴片安装
供应商型号: 14M-BAT42WS SOD-323
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 整流二极管/整流桥 BAT42WS

BAT42WS概述

    # BAT42WS 小信号肖特基二极管技术手册解析

    产品简介


    基本介绍
    BAT42WS 是一款小信号肖特基二极管,适用于高频、低功耗电子电路的设计需求。作为一款通用型电子元件,它广泛应用于消费类电子、通信设备、电源管理模块及便携式设备等领域。
    主要功能与应用领域
    - 功能:用于快速开关、整流、钳位和隔离等电路功能。
    - 应用领域:
    - 消费电子(如手机充电器)
    - 通信设备(如无线模块接口保护)
    - 电源管理(如低压差稳压器LDO中的保护二极管)

    技术参数


    | 参数 | 符号 | 单位 | 条件 | 最大/典型值 |

    | 反向恢复电压 | VRRM | V | IR=10uA | 30 |
    | 正向浪涌电流 | IFSM | A | tp=8.3ms | 4 |
    | 平均正向电流 | IFAV | mA 200 |
    | 功率损耗 | PD | mW 200 |
    | 最高结温 | Tj | ℃ 125 |
    | 存储温度范围 | Tstg | ℃ -55 to +150 |
    电学特性
    | 参数 | 符号 | 单位 | 条件 | 最大/典型值 |

    | 最大正向电压 | VF | V | IF=10mA | 0.4 |
    | IF=50mA | 0.65 |
    | IF=200mA | 1 |
    | 最大反向电流 | IR | μA | VR=25V | 0.5 |
    | 最小击穿电压 | VR | V | IR=10μA | 30 |
    | 最大二极管电容 | CD | pF | VR=1V, f=1MHz | 20 |

    产品特点和优势


    独特功能与优势
    1. 高速响应:肖特基二极管具有较低的正向电压降和较短的反向恢复时间,适合高频电路。
    2. 低功耗设计:平均正向电流高达200mA,且功耗仅为200mW,满足节能需求。
    3. 宽温度范围:工作温度可达-55℃至+150℃,适合恶劣环境。
    4. 可靠标记:采用阴极标志线,便于识别,方便在PCB组装时区分方向。
    5. 环保材料:符合RoHS标准,无铅化处理。

    应用案例和使用建议


    应用场景
    1. 在通信模块中用作输入保护二极管,防止过电压损坏后续芯片。
    2. 在电源管理模块中作为低压差稳压器的输出保护元件。
    3. 在汽车电子系统中作为高压电感退磁电路中的续流二极管。
    使用建议
    - 为避免热失控,建议在电路设计时留出足够的散热空间。
    - 确保电路连接正确,避免误接导致二极管损坏。
    - 若需长期运行于高温环境中,需注意额外的散热设计。

    兼容性和支持


    兼容性
    BAT42WS 的封装为SOD-323,与其他同规格封装的产品(如BAT54)具有良好的互换性,可直接替换使用。
    支持服务
    - 雅杰电子(Yangzhou Yangjie Electronic Technology Co., Ltd.)提供详尽的技术支持和售后服务,包括样品寄送、技术支持热线以及定期更新的产品手册。
    - 客户可通过官网或当地销售办事处获取更多信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致器件失效 | 增加散热片或改进PCB布局以增强散热 |
    | 反向电流异常增大 | 检查焊接是否正确,确认封装无污染 |
    | 开关速度不理想 | 检查回路电感值是否过大,调整电路参数 |

    总结和推荐


    综合评估
    BAT42WS 小信号肖特基二极管以其出色的高频性能、较低的功耗和宽广的工作温度范围,成为现代电子电路的理想选择。尤其适合对小型化、高效能有要求的应用场合。
    推荐结论
    基于其优异的技术指标和多样化应用场景,强烈推荐此产品用于高频电路设计中。同时,雅杰电子提供的全面支持和服务也确保了客户能够快速上手并顺利部署相关项目。
    如有需要,请访问官方网站 www.21yangjie.com 或联系当地销售代表以获取更多资源!

BAT42WS参数

参数
正向浪涌电流 4A
配置 -
If - 正向电流 200mA
Ir - 反向电流 500nA
Vr-反向电压 30V
反向恢复时间 -
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAT42WS厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

BAT42WS数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 整流二极管/整流桥 YANGJIE/扬州扬杰电子 BAT42WS BAT42WS数据手册

BAT42WS封装设计

查看详情并下载
Symbol
Footprint

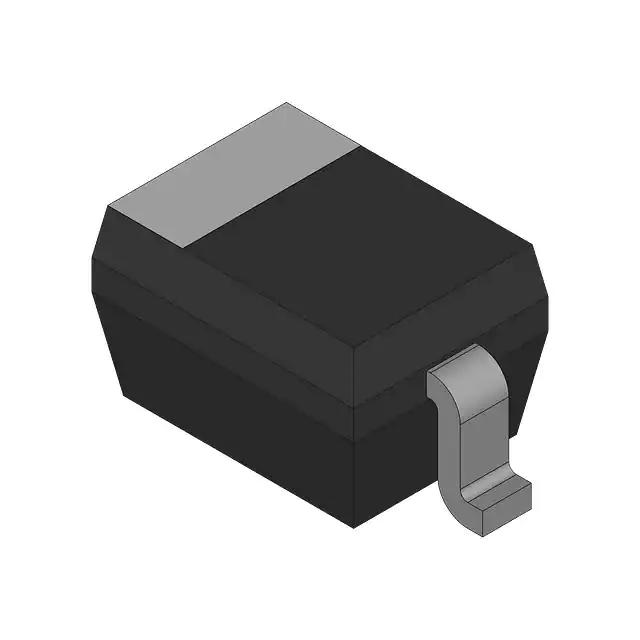

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
180+ ¥ 0.0834
900+ ¥ 0.0804
1800+ ¥ 0.0775
3000+ ¥ 0.0715
库存: 8304
起订量: 180 增量: 3000
交货地:
最小起订量为:180
合计: ¥ 15.01
